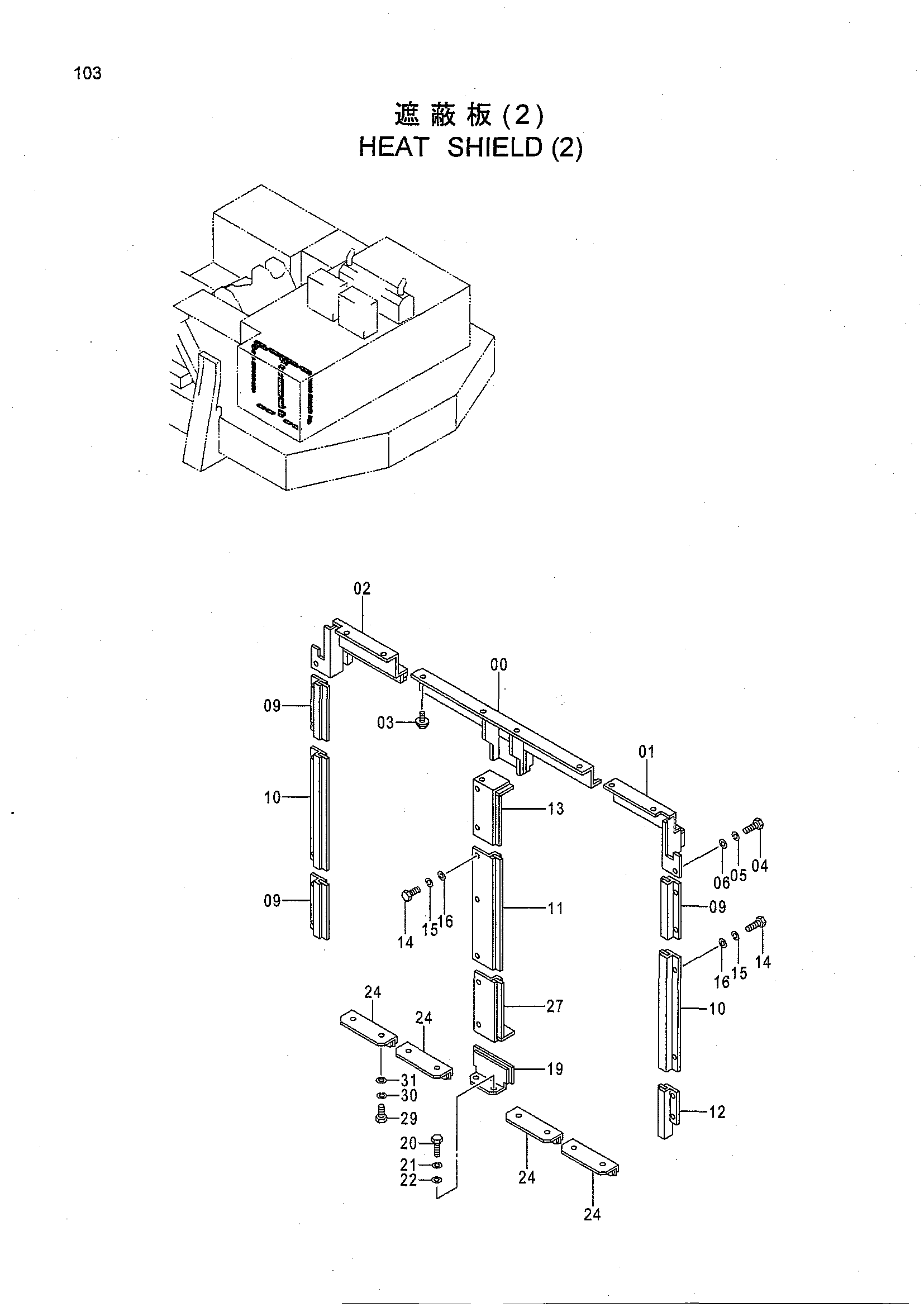

Подогрев щиток (2) — HITACHI EX3600-5
Заводская схема «Подогрев щиток (2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487970 | Крышка | 1 |
| 01 | 4487972 | Крышка | 1 |
| 02 | 4487969 | Крышка | 1 |
| 03 | J031030 | Болт с шайбой | 8 |
| 04 | J901025 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | J217083 | Шайба | 2 |
| 09 | 4487959 | Крышка | 3 |
| 10 | 4487961 | Крышка | 2 |
| 11 | 4487963 | Крышка | 1 |
| 12 | 4487964 | Крышка | 1 |
| 13 | 4487965 | Крышка | 1 |
| 14 | J901025 | Болт | 21 |
| 15 | A590910 | Пружинная шайба | 21 |
| 16 | J217083 | Шайба | 21 |
| 19 | 4487987 | Крышка | 1 |
| 20 | J901025 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J217083 | Шайба | 2 |
| 24 | 4487966 | Крышка | 4 |
| 27 | 4487968 | Крышка | 1 |
| 29 | J901020 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 8 |
| 31 | J217083 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
