Крышка двигателя (1-2) — HITACHI EX3600-5

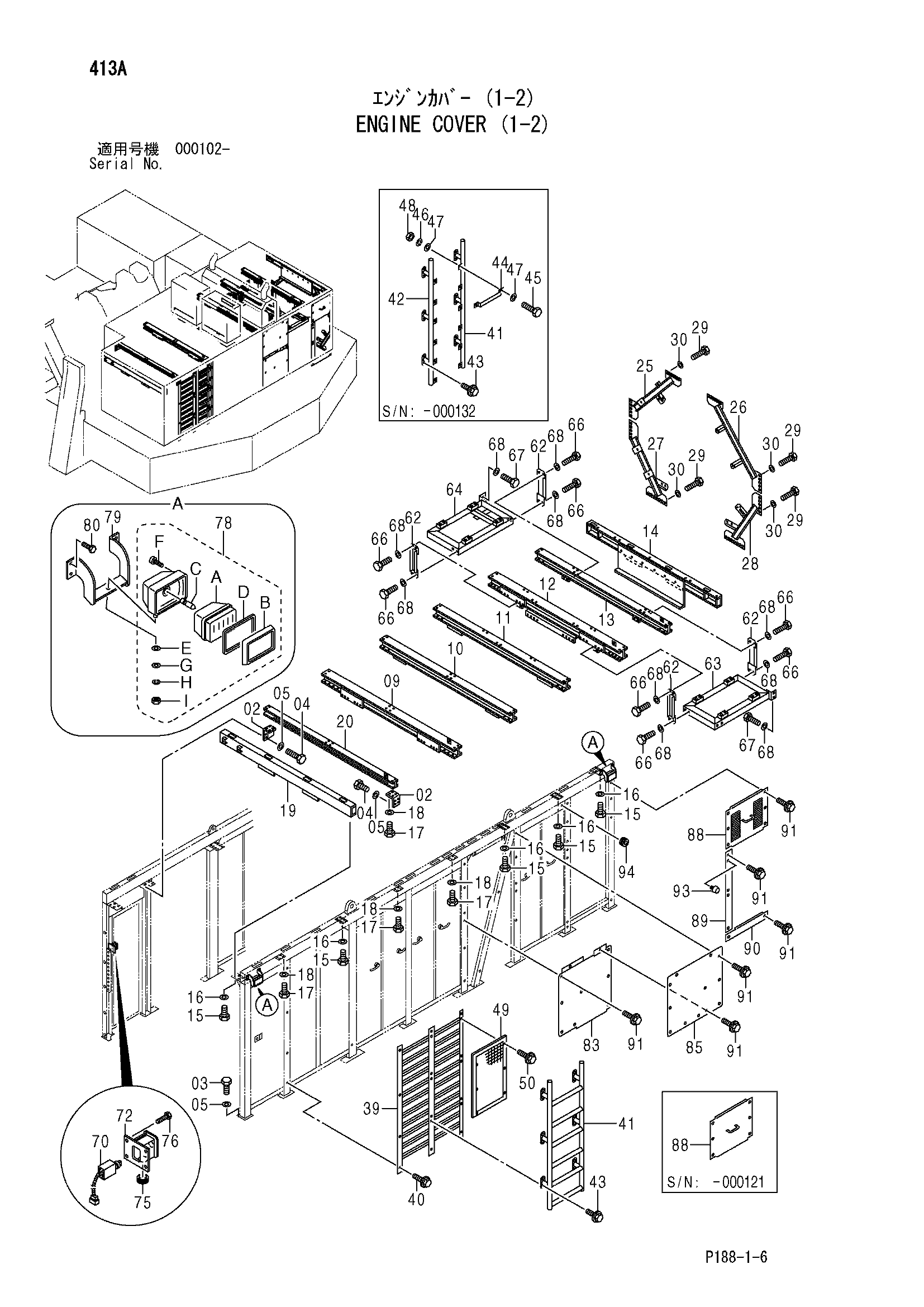

Заводская схема «Крышка двигателя (1-2)» для HITACHI EX3600-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9754344 | Кронштейн | 2 |
| 03 | J901650 | Болт | 30 |
| 04 | J901640 | Болт | 8 |
| 05 | J222016 | Шайба | 38 |
| 09 | 7038016 | Балка | 1 |
| 10 | 7038017 | Балка | 1 |
| 11 | 7038018 | Балка | 1 |
| 12 | 6019019 | Балка | 1 |
| 13 | 7040342 | Балка | 1 |
| 14 | 6020052 | Балка | 1 |
| 15 | J901640 | Болт | 32 |
| 16 | J222016 | Шайба | 32 |
| 17 | J901240 | Болт | 12 |
| 18 | J222012 | Шайба | 12 |
| 19 | 7038014 | Балка | 1 |
| 19 | 7042020 | Балка | 1 |
| 20 | 7038015 | Балка | 1 |
| 20 | 7042021 | Балка | 1 |
| 25 | 8079230 | Стойка | 1 |
| 26 | 8079231 | Стойка | 1 |
| 27 | 8079232 | Стойка | 1 |
| 28 | 8079233 | Стойка | 1 |
| 29 | J921640 | Болт | 48 |
| 30 | 4087197 | Шайба | 48 |
| 39 | 8079237 замена: 8090269 | Решётка | 1 |
| 39 | 8090269 | Решётка | 1 |
| 40 | J031035 | Болт с шайбой | 6 |
| 40 | J281035 замена: J901035 | Болт с шайбой | 6 |
| 41 | 8079247 | Лестница | 1 |
| 41 | 8097660 | Лестница | 1 |
| 42 | 8079248 | Лестница | 1 |
| 43 | J021250 | Болт с шайбой | 12 |
| 43 | J271250 замена: J901250 | Болт с шайбой | 12 |
| 44 | 9744601 | Трубка | 6 |
| 45 | J901240 | Болт | 12 |
| 46 | A590912 | Пружинная шайба | 12 |
| 47 | 449490 | Шайба | 24 |
| 48 | J950012 | Гайка | 12 |
| 49 | 8090261 | Сетка | 4 |
| 50 | J020825 | Болт с шайбой | 24 |
| 50 | J260825 замена: J900825 | Болт с шайбой | 24 |
| 62 | 9754754 | Стойка | 4 |
| 63 | 7038130 | Кронштейн | 1 |
| 64 | 7038131 | Кронштейн | 1 |
| 66 | J901640 | Болт | 16 |
| 67 | J901630 | Болт | 8 |
| 68 | 4087197 | Шайба | 24 |
| 70 | 4449621 | Выключатель | 1 |
| 72 | 7025746 | Короб выключатель | 1 |
| 75 | 4184582 | Резиновая втулка | 1 |
| 76 | J010612 | Болт с шайбой | 4 |
| 76 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 78 | 4336570 | Фара | 8 |
| 78A | 4326801 | Ленс блок | 1 |
| 78B | 4326802 | Рама | 1 |
| 78C | 4285648 | Лампа | 1 |
| 78D | 4326803 | Прокладка | 1 |
| 78E | 4307026 | Шайба | 1 |
| 78F | 4307027 | Винт | 4 |
| 78G | A590114 | Плоская шайба | 1 |
| 78H | A590914 | Пружинная шайба | 1 |
| 78I | J952014 | Гайка | 1 |
| 79 | 8059828 | Кронштейн | 8 |
| 80 | J021030 | Болт с шайбой | 32 |
| 80 | J271025 замена: J901025 | Болт с шайбой | 32 |
| 83 | 8084019 | Крышка | 1 |
| 85 | 4453883 замена: 7047020 | Крышка | 1 |
| 85 | 7047020 замена: 7047263 | Крышка | 1 |
| 85 | 7047263 | Крышка | 1 |
| 88 | 8084009 замена: 8092492 | Крышка | 1 |
| 88 | 8092492 | Крышка | 1 |
| 89 | 4453849 | Крышка | 1 |
| 90 | 4453848 | Крышка | 1 |
| 91 | J031030 | Болт с шайбой | 31 |
| 91 | J281030 замена: J901030 | Болт с шайбой | 31 |
| 93 | 4204586 | Ограничитель | 1 |
| 94 | 4184582 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
