Сигнализация движения — HITACHI EX35UNA

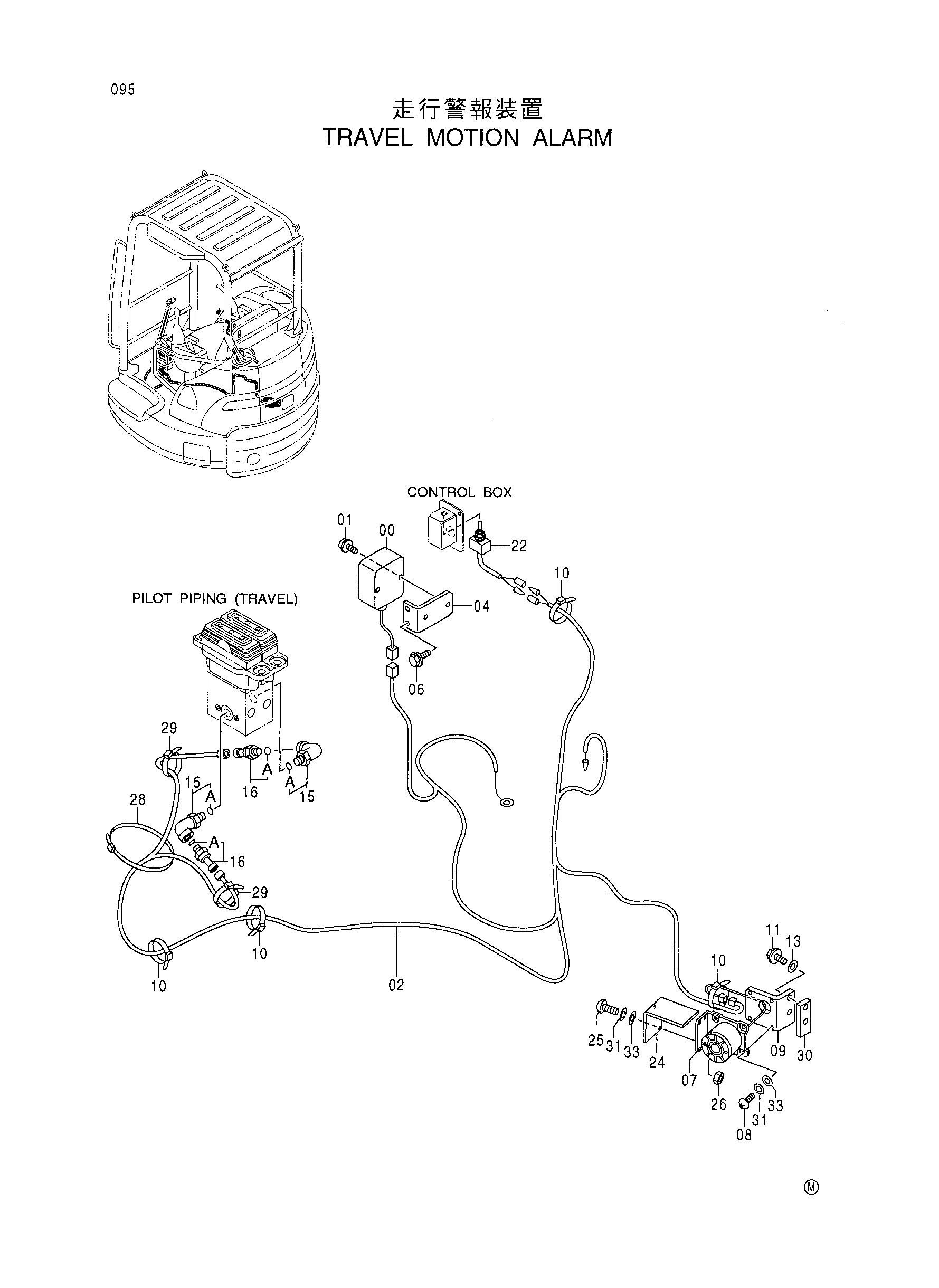

Заводская схема «Сигнализация движения» для HITACHI EX35UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437179 | Контроллер | 1 |
| 01 | J680625 | Винт с шайбой | 2 |
| 02 | 4439098 | Жгут проводов | 1 |
| 04 | 9753955 | Кронштейн | 1 |
| 06 | J090825 | Болт с шайбой | 2 |
| 07 | 4436499 | Сигнализация | 1 |
| 08 | J691512 | Винт | 4 |
| 09 | 8080138 | Кронштейн | 1 |
| 10 | 4055312 | Ленточный зажим | 9 |
| 11 | J080814 | Болт с шайбой | 2 |
| 13 | J253108 | Плоская шайба | 2 |
| 15 | 4376846 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4332040 | Датчик давления | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4427099 | Выключатель | 1 |
| 24 | 4428099 | Крышка | 1 |
| 25 | J691512 | Винт | 2 |
| 26 | J231105 | Гайка | 2 |
| 28 | 4323613 | Ленточный зажим | 1 |
| 29 | 4326365 | Ленточный зажим | 2 |
| 30 | 4430011 | Седло винта | 1 |
| 31 | J252105 | Пружинная шайба | 6 |
| 33 | J253105 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
