Масляный радиатор трубопроводы (1) — HITACHI EX35UNA

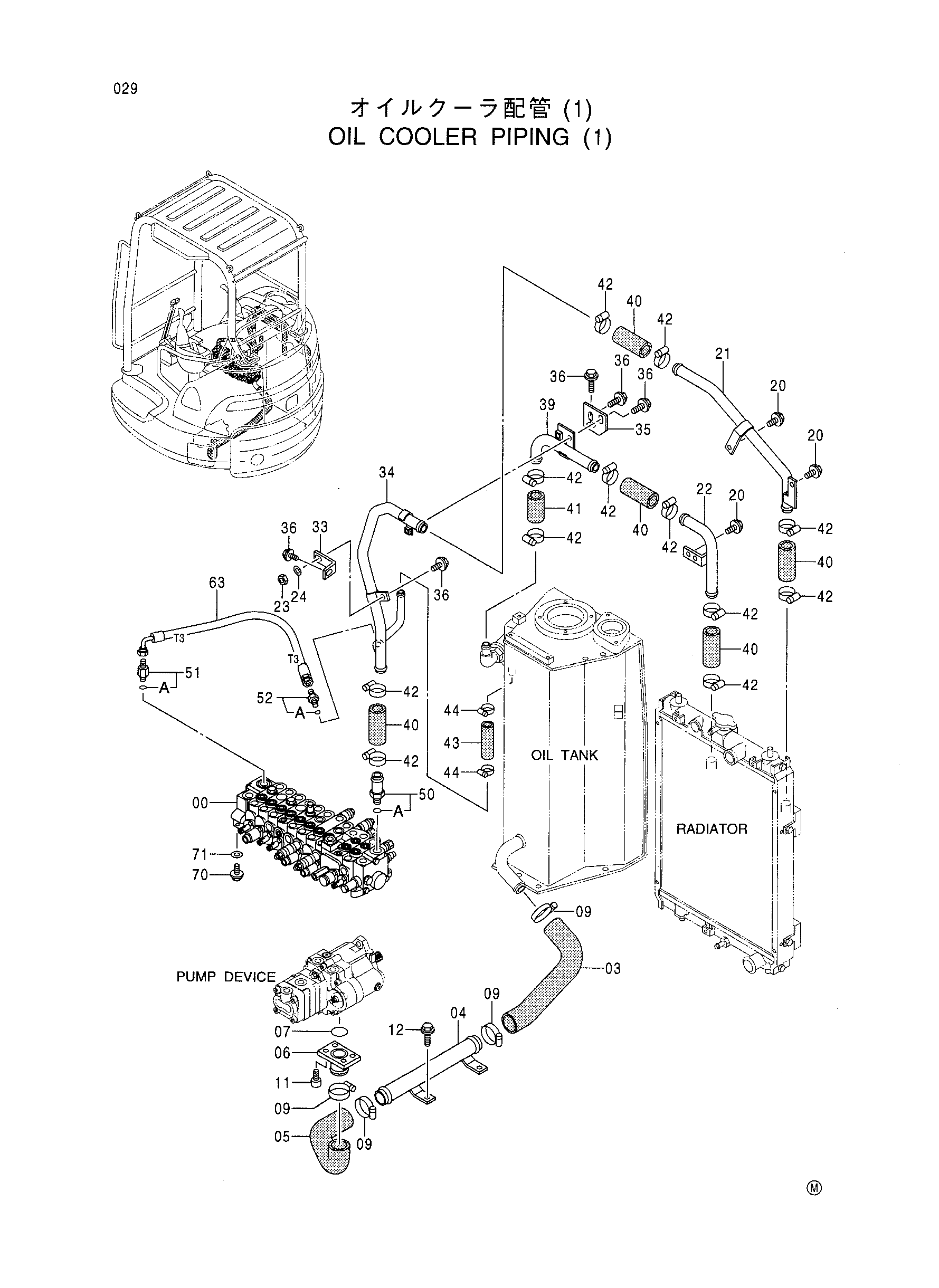

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX35UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4429010 | Гидрораспределитель | 1 |
| 03 | 3085283 | Резиновый шланг | 1 |
| 04 | 8075555 | Всасывающая трубка | 1 |
| 05 | 3085282 | Резиновый шланг | 1 |
| 06 | 9752265 | Всасывающая трубка | 1 |
| 07 | A810040 | Уплотнительное кольцо | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 11 | J771025 | Болт с внутренним шестигранником | 4 |
| 12 | J051020 | Болт с шайбой | 2 |
| 20 | J090820 | Болт с шайбой | 4 |
| 21 | 8077126 | Трубка | 1 |
| 22 | 9753131 | Трубка | 1 |
| 23 | J231108 | Гайка | 1 |
| 24 | J253108 | Плоская шайба | 1 |
| 33 | 4429514 | Кронштейн | 1 |
| 34 | 8075940 | Трубка | 1 |
| 35 | 4419363 | Кронштейн | 1 |
| 36 | J090820 | Болт с шайбой | 5 |
| 39 | 8076186 | Трубка | 1 |
| 40 | 4120247 | Резиновый шланг | 5 |
| 41 | 4418644 | Резиновая прокладка | 1 |
| 42 | 4505243 | Хомут шланга | 12 |
| 43 | 4075008 | Резиновый шланг | 1 |
| 44 | 4504367 | Хомут шланга | 2 |
| 50 | 4420493 | Адаптер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4408125 | Адаптер | 1 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4042032 | Адаптер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4428033 | Шланг | 1 |
| 70 | J041025 | Болт с шайбой | 4 |
| 71 | J254010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
