Гидролинии рабочего оборудования — HITACHI EX35U

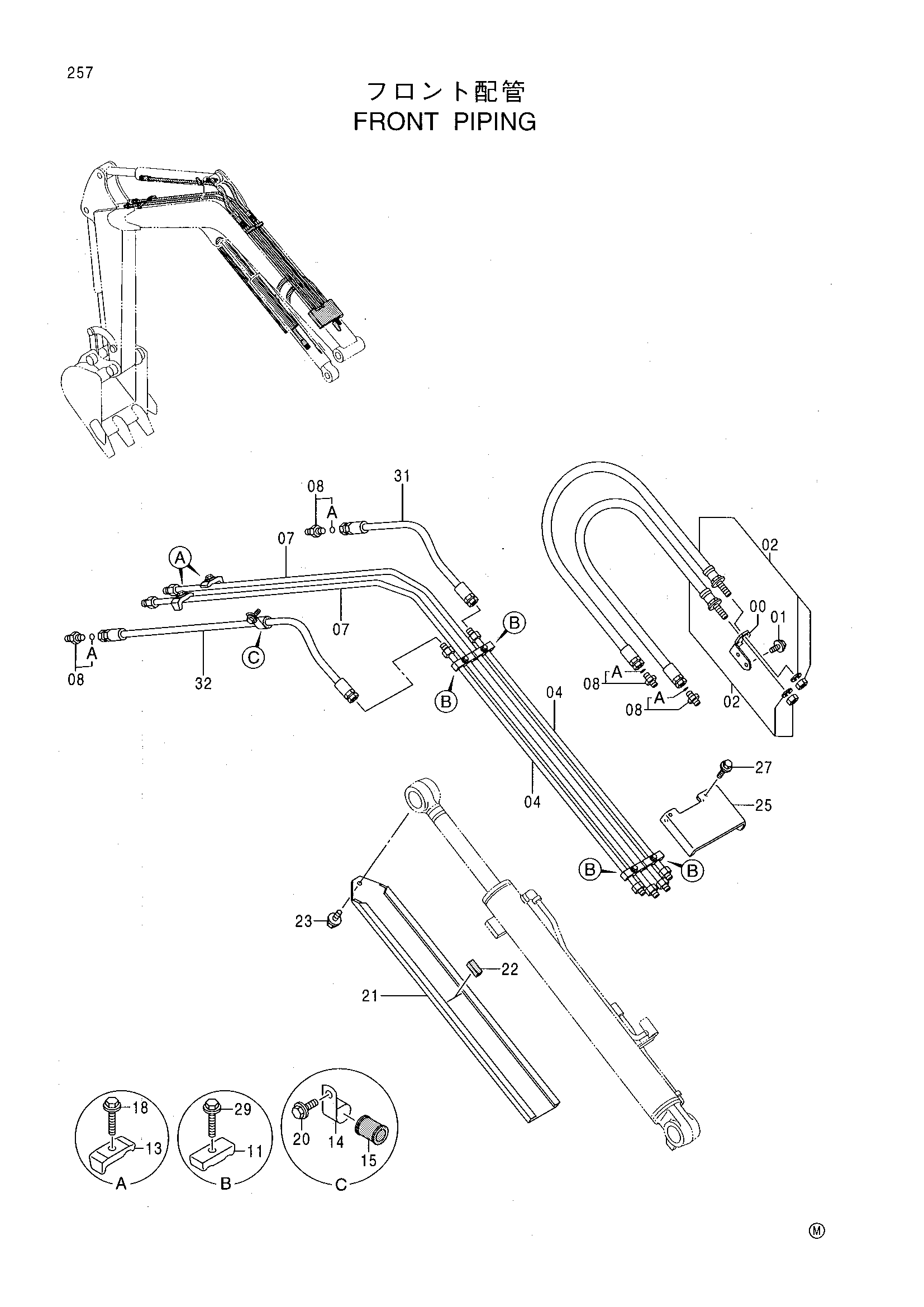

Заводская схема «Гидролинии рабочего оборудования» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4423122 | Кронштейн | 1 |
| 01 | J090816 | Болт с шайбой | 2 |
| 02 | 4428818 | Шланг | 2 |
| 04 | 9752130 | Трубка | 2 |
| 07 | 8075840 | Трубка | 2 |
| 08 | 4042031 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4331314 | Хомут трубки | 4 |
| 13 | 4331315 | Хомут трубки | 2 |
| 14 | 4190277 | Зажим | 1 |
| 15 | 4374994 | Резиновая втулка | 1 |
| 18 | J051035 | Болт с шайбой | 2 |
| 20 | J090816 | Болт с шайбой | 1 |
| 21 | 3070379 | Крышка | 1 |
| 22 | 4352044 | Резиновая прокладка | 2 |
| 23 | J051020 | Болт с шайбой | 1 |
| 25 | 8075327 | Крышка | 1 |
| 27 | J080840 | Болт с шайбой | 2 |
| 29 | J090835 | Болт с шайбой | 4 |
| 31 | 4427482 | Шланг | 1 |
| 32 | 4427483 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
