Гидроцилиндр рукояти — HITACHI EX35U

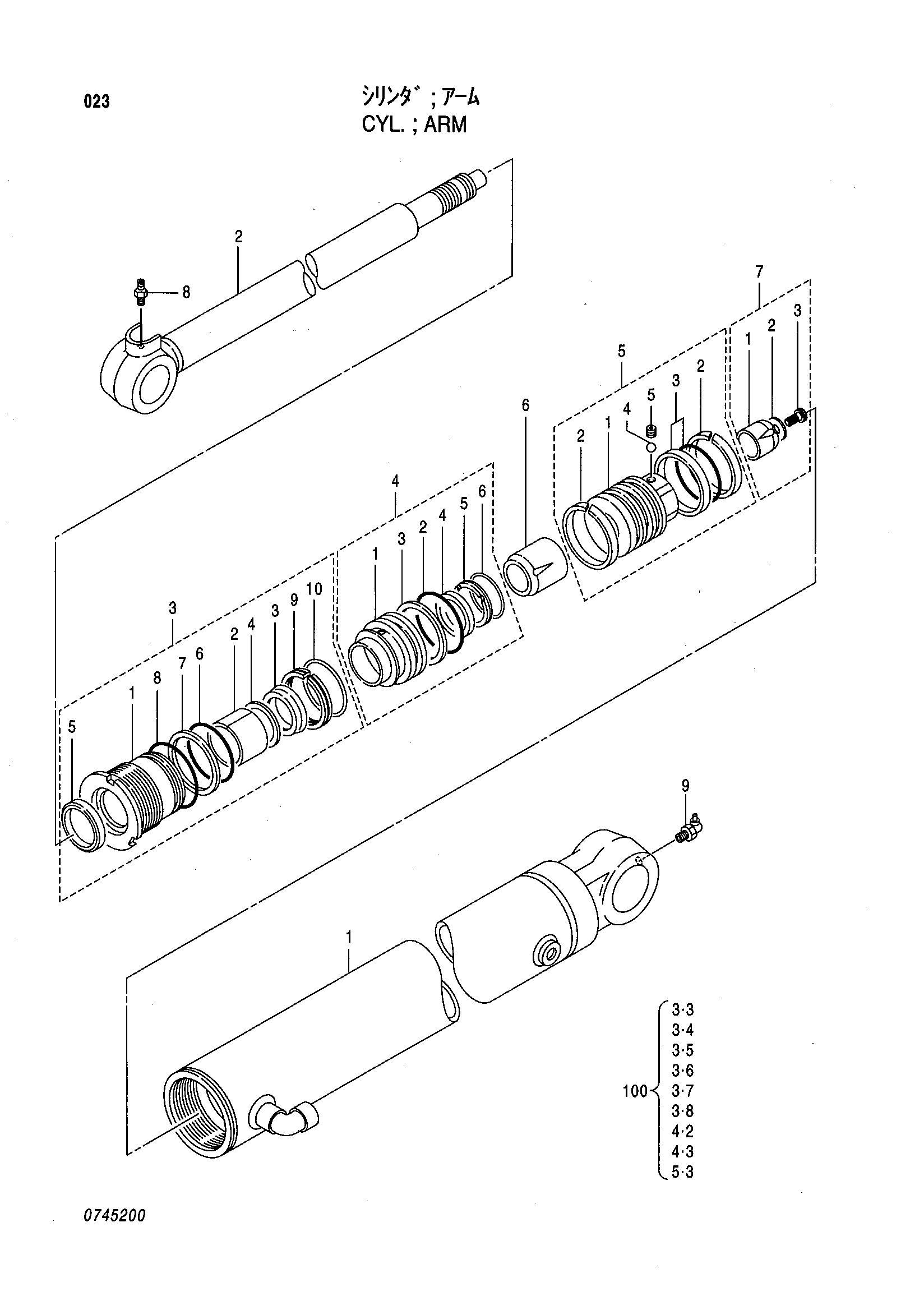

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4414877 | Гидроцилиндр рукояти | 1 | |
| 1 | 0745201 | Труба гидроцилиндра | 1 |
| 2 | 0745202 | Шток поршня | 1 |
| 3 | 0744403 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0744404 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0479003 | U-образная манжета | 1 |
| 3-4 | 0735606 | Опорное кольцо | 1 |
| 3-5 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-6 | 0656707 | Уплотнительное кольцо | 1 |
| 3-7 | 0479008 | Опорное кольцо | 1 |
| 3-8 | 0478907 | Уплотнительное кольцо | 1 |
| 3-9 | 0481004 | Разъём | 1 |
| 3-10 | 0481005 | Ограничитель | 1 |
| 4 | 0745203 | Фиксатор в сборе | 1 |
| 4-1 | 0481006 | Фиксатор | 1 |
| 4-2 | 0658607 | Уплотнительное кольцо | 1 |
| 4-3 | 0479008 | Опорное кольцо | 1 |
| 4-4 | 0480908 | Кольцо амортизатор | 1 |
| 4-5 | 0480909 | Проставка | 1 |
| 4-6 | 0480910 | Ограничитель | 1 |
| 5 | 0744406 | Поршень в сборе | 1 |
| 5-1 | 0735607 | Поршень | 1 |
| 5-2 | 0479010 | Направляющее кольцо | 2 |
| 5-3 | 0479011 | Уплотнительное кольцо | 1 |
| 5-4 | 0478719 | Стальной шарик | 1 |
| 5-5 | 0478720 | Установочный винт | 1 |
| 6 | 0745204 | Амортизирующий подшипник | 1 |
| 7 | 0745205 | Амортизатор в сборе | 1 |
| 7-1 | 0479103 | Амортизирующий подшипник | 1 |
| 7-2 | 0479104 | Шайба | 1 |
| 7-3 | 0479105 | Болт | 1 |
| 8 | 0429920 | Пресс-маслёнка | 1 |
| 9 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0744408 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
