Детали кабины (1) — HITACHI EX35U

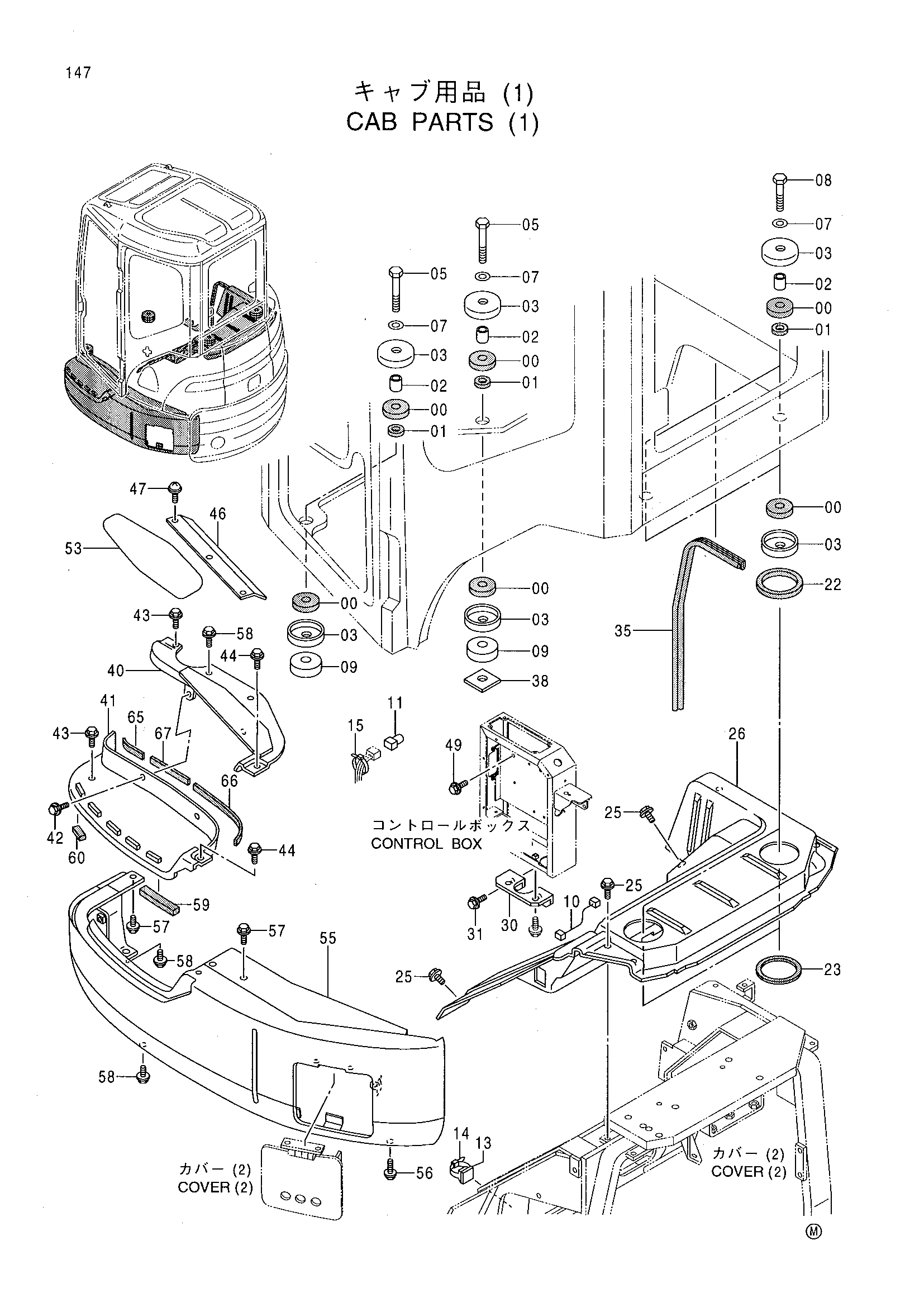

Заводская схема «Детали кабины (1)» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200084 | Резиновая прокладка | 8 |
| 01 | 4200085 | Резиновая прокладка | 4 |
| 02 | 4200086 | Проставка | 4 |
| 03 | 4203878 | Ограничитель | 8 |
| 05 | J971600 | Болт | 2 |
| 07 | J254016 | Шайба | 4 |
| 08 | J971665 | Болт | 2 |
| 09 | 4409659 | Проставка | 2 |
| 10 | 3084821 | Жгут проводов | 1 |
| 11 | 4392691 | Жгут проводов | 1 |
| 13 | 4375828 | Зажим провод | 1 |
| 14 | 4326365 | Ленточный зажим | 1 |
| 15 | 4055312 | Ленточный зажим | 3 |
| 22 | 4416049 | Резиновое уплотнение | 2 |
| 23 | 4416050 | Резиновое уплотнение | 2 |
| 25 | J090820 | Болт с шайбой | 6 |
| 26 | 4428511 | Крышка | 1 |
| 30 | 4418994 | Кронштейн | 1 |
| 31 | J090816 | Болт с шайбой | 2 |
| 35 | 4427491 | Резиновое уплотнение | 1 |
| 38 | 4427494 | Пластина | 1 |
| 40 | 7037424 | Крышка | 1 |
| 41 | 7037425 | Крышка | 1 |
| 42 | J090820 | Болт с шайбой | 2 |
| 43 | J090835 | Болт с шайбой | 2 |
| 44 | J080816 | Болт с шайбой | 2 |
| 46 | 4429229 | Пластина | 1 |
| 47 | J670616 замена: J090614 | Винт с шайбой | 3 |
| 47 | J090614 | Болт с шайбой | 3 |
| 49 | J090816 | Болт с шайбой | 1 |
| 53 | 4411941 | Лента | 1 |
| 55 | 6018531 | Крышка | 1 |
| 56 | J090835 | Болт с шайбой | 1 |
| 57 | J090820 | Болт с шайбой | 2 |
| 58 | J090825 | Болт с шайбой | 4 |
| 59 | 4431483 | Резиновая прокладка | 1 |
| 60 | 4431484 | Резиновая прокладка | 1 |
| 65 | 4433641 | Резиновая прокладка | 1 |
| 66 | 4433642 | Резиновая прокладка | 1 |
| 67 | 4433643 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
