Гидромотор (1/2) — HITACHI EX35U

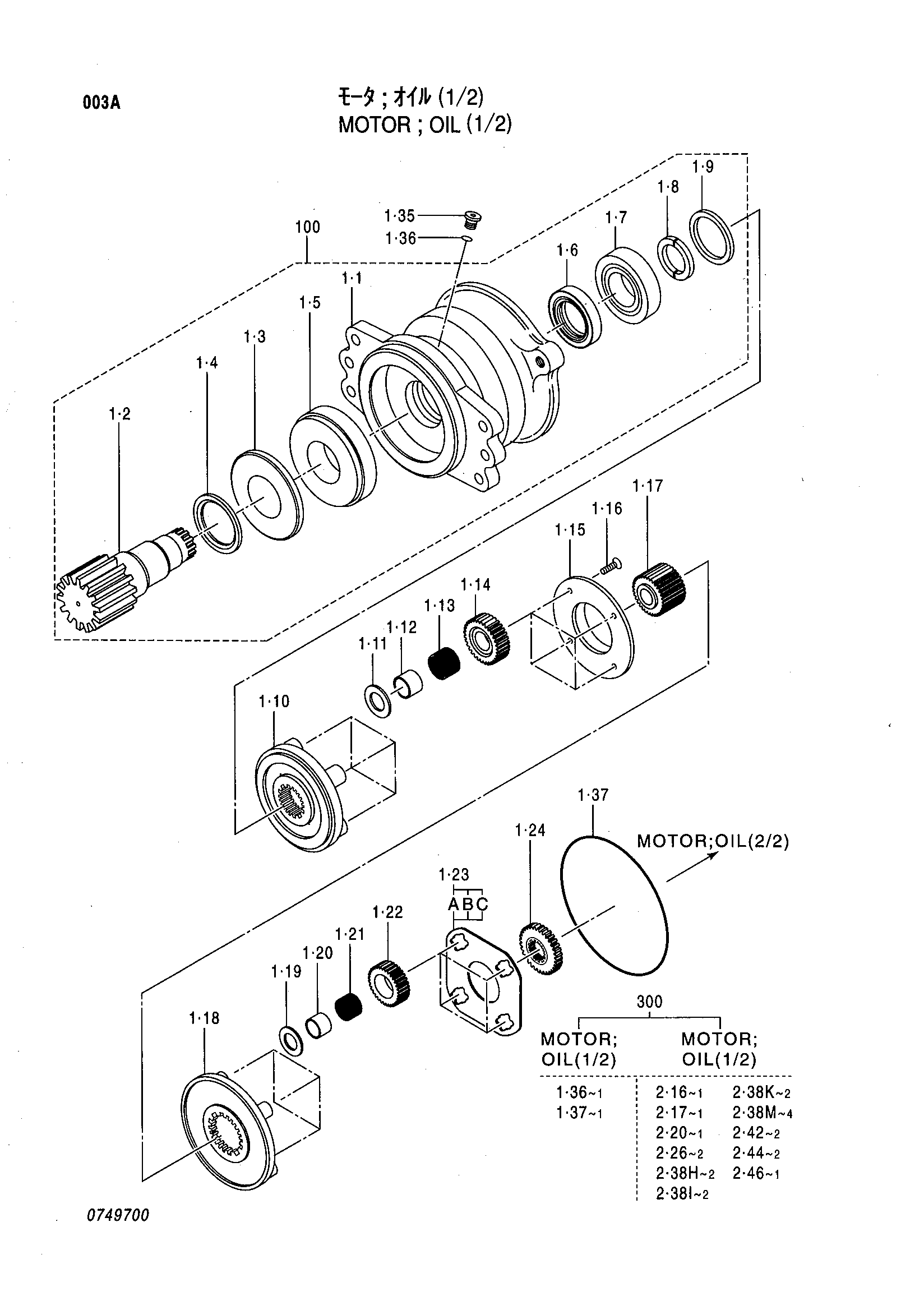

Заводская схема «Гидромотор (1/2)» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4415275 | Гидромотор | 1 | |
| 1-1 | 0749101 | Корпус | 1 |
| 1-2 | 0749102 | Вал ведущая шестерня | 1 |
| 1-3 | 0749103 | Пластина | 1 |
| 1-4 | 0749104 | Втулка | 1 |
| 1-5 | 0749105 | Роликовый подшипник | 1 |
| 1-6 | 0251311 | Масляное уплотнение | 1 |
| 1-7 | 0749106 | Подшипник | 1 |
| 1-8 | 0733307 | Пластина | 2 |
| 1-8 | 0733308 | Пластина | 2 |
| 1-8 | 0733309 | Пластина | 2 |
| 1-8 | 0733310 | Пластина | 2 |
| 1-8 | 0748602 | Пластина | 2 |
| 1-8 | 0748603 | Пластина | 2 |
| 1-9 | 0733312 | Втулка | 1 |
| 1-10 | 0749107 | Держатель | 1 |
| 1-11 | 0646807 | Упорная шайба | 4 |
| 1-12 | 0733314 | Внутреннее кольцо подшипника | 4 |
| 1-13 | 0733315 | Игольчатый подшипник | 4 |
| 1-14 | 0749108 | Планетарная шестерня | 4 |
| 1-15 | 0749109 | Упорная пластина | 1 |
| 1-16 | 0434509 | Винт | 4 |
| 1-17 | 0648206 | Солнечная шестерня | 1 |
| 1-18 | 0749110 | Держатель | 1 |
| 1-19 | 0647414 | Упорная шайба | 4 |
| 1-20 | 0749111 | Внутреннее кольцо подшипника | 4 |
| 1-21 | 0749112 | Игольчатый подшипник | 4 |
| 1-22 | 0749113 | Планетарная шестерня | 4 |
| 1-23 | 0749114 | Упорная пластина в сборе | 1 |
| 1-24 | 0749115 | Шестерня привод | 1 |
| 1-35 | 0647006 | Пробка | 1 |
| 1-36 | 4506408 | Уплотнительное кольцо | 1 |
| 1-37 | 0234201 | Уплотнительное кольцо | 1 |
| 100 | 0749116 | Корпус в сборе | 1 |
| 300 | 0748605 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
