Управление короб [STD] — HITACHI EX35U
Заводская схема «Управление короб [STD]» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.

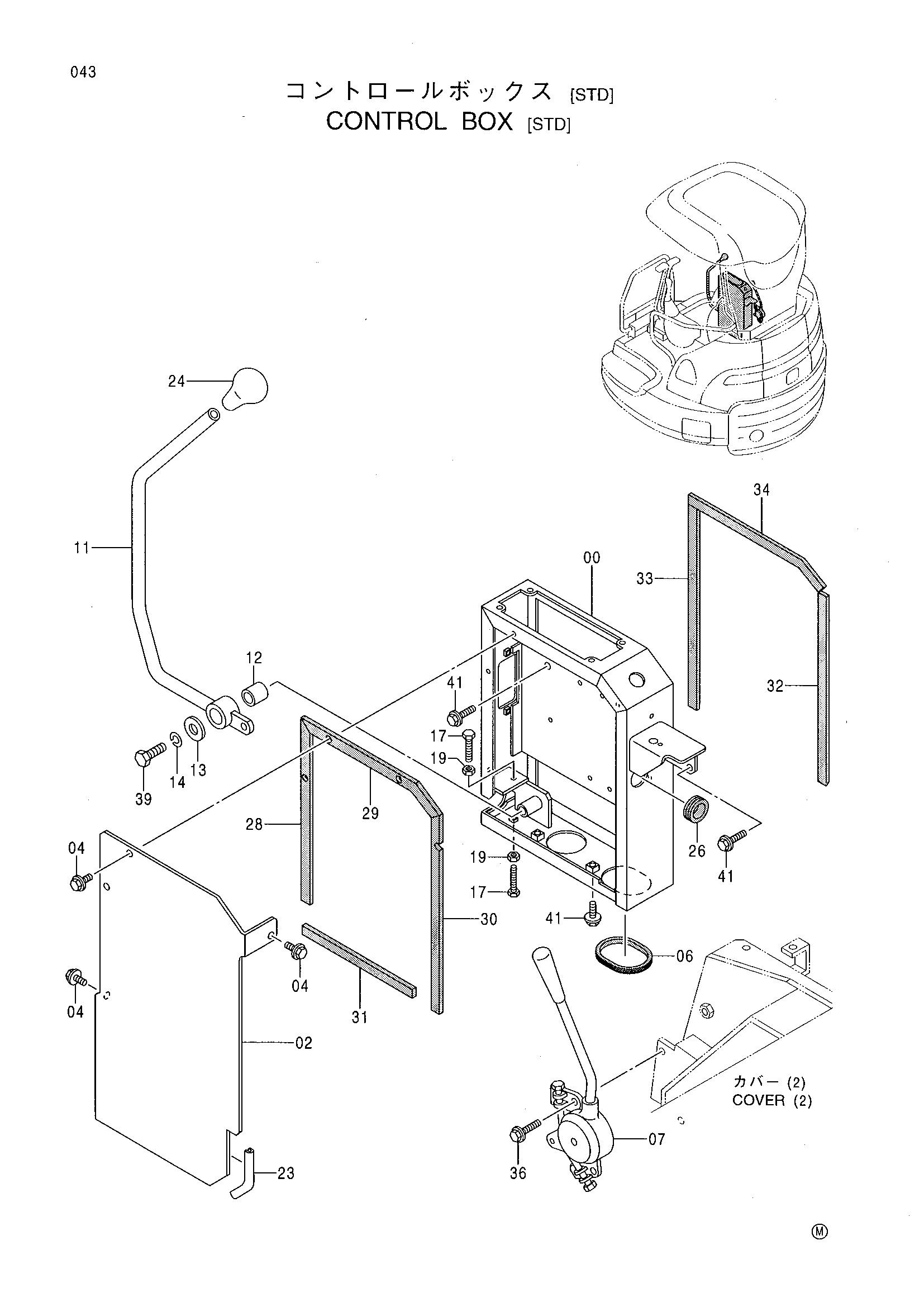

![Схема Управление короб [STD] HITACHI EX35U](/catalog-drawings/f2/f265a048-5f4e-4436-8d1a-f11dc99467e9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018301 | Короб управление | 1 |
| 02 | 8077602 | Крышка | 1 |
| 04 | J090614 | Болт с шайбой | 4 |
| 06 | 4427027 | Резиновая втулка | 1 |
| 07 | 4325764 | Рычаг | 1 |
| 11 | 8074943 | Рычаг | 1 |
| 12 | 4280297 | Втулка | 1 |
| 13 | 449490 | Шайба | 1 |
| 14 | J252212 | Пружинная шайба | 1 |
| 17 | 4282875 | Болт | 2 |
| 19 | J231106 | Гайка | 2 |
| 23 | 4431011 | Амортизатор | 1 |
| 24 | 4399121 | Рукоятка | 1 |
| 26 | 4188729 | Резиновая втулка | 1 |
| 28 | 4409061 | Резиновое уплотнение | 1 |
| 29 | 4409651 | Резиновое уплотнение | 1 |
| 30 | 4409059 | Резиновое уплотнение | 1 |
| 31 | 4409058 | Резиновое уплотнение | 1 |
| 32 | 4419000 | Резиновое уплотнение | 1 |
| 33 | 4419001 | Резиновое уплотнение | 1 |
| 34 | 4419002 | Резиновое уплотнение | 1 |
| 36 | J090825 | Болт с шайбой | 2 |
| 39 | J971225 | Болт | 1 |
| 41 | J090820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
