Отопитель (кабина, навес) — HITACHI EX35U

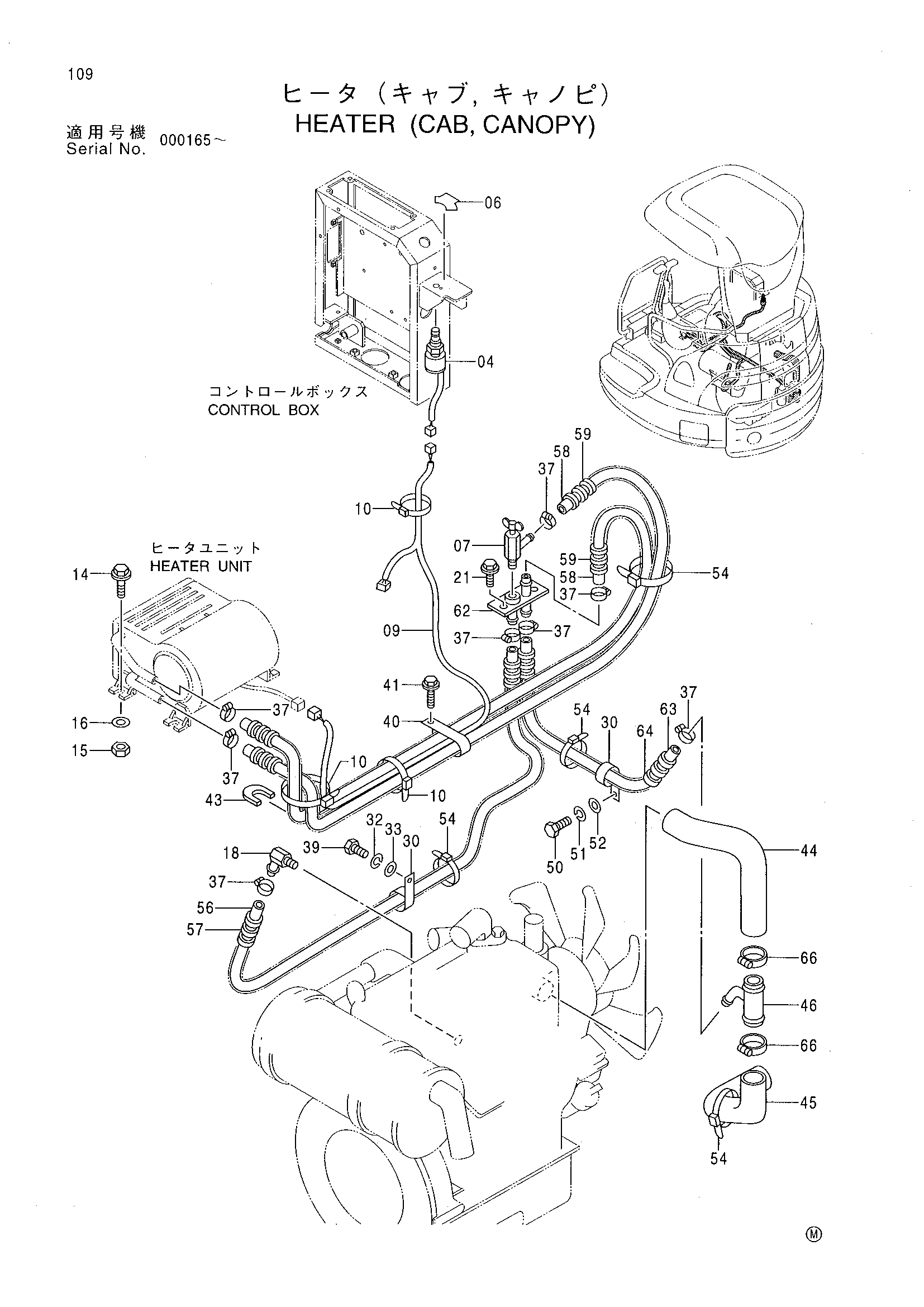

Заводская схема «Отопитель (кабина, навес)» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4294504 | Выключатель отопитель | 1 |
| 06 | 4343720 | Информационная табличка | 1 |
| 07 | 4508050 | Кран | 1 |
| 09 | 4420022 | Жгут проводов | 1 |
| 10 | 4055312 | Ленточный зажим | 3 |
| 14 | J051025 | Болт с шайбой | 4 |
| 15 | J231210 | Гайка | 4 |
| 16 | J253110 | Плоская шайба | 4 |
| 18 | 9752876 | Угловой штуцер | 1 |
| 21 | J090820 | Болт с шайбой | 2 |
| 30 | 4192035 | Зажим | 2 |
| 32 | J252210 | Пружинная шайба | 1 |
| 33 | J253110 | Плоская шайба | 1 |
| 37 | 4514699 | Хомут шланга | 8 |
| 39 | J971020 | Болт | 1 |
| 40 | 4295017 | Зажим | 1 |
| 41 | J090820 | Болт с шайбой | 1 |
| 43 | 4423957 | Амортизатор | 1 |
| 44 | 3087947 | Водяной шланг | 1 |
| 45 | 3087948 | Водяной шланг | 1 |
| 46 | 8078418 | Трубка | 1 |
| 50 | J960820 | Болт | 1 |
| 51 | J252108 | Пружинная шайба | 1 |
| 52 | J253108 | Плоская шайба | 1 |
| 54 | 4055312 | Ленточный зажим | 4 |
| 56 | 4431213 | Водяной шланг | 1 |
| 57 | 4431214 | Трубка корругатед | 1 |
| 58 | 4412685 | Водяной шланг | 2 |
| 59 | 4412686 | Трубка корругатед | 2 |
| 62 | 8077058 | Соединение шланг | 1 |
| 63 | 4432359 | Водяной шланг | 1 |
| 64 | 4432360 | Трубка корругатед | 1 |
| 66 | 4011675 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
