Навесное оборудование педаль — HITACHI EX35U

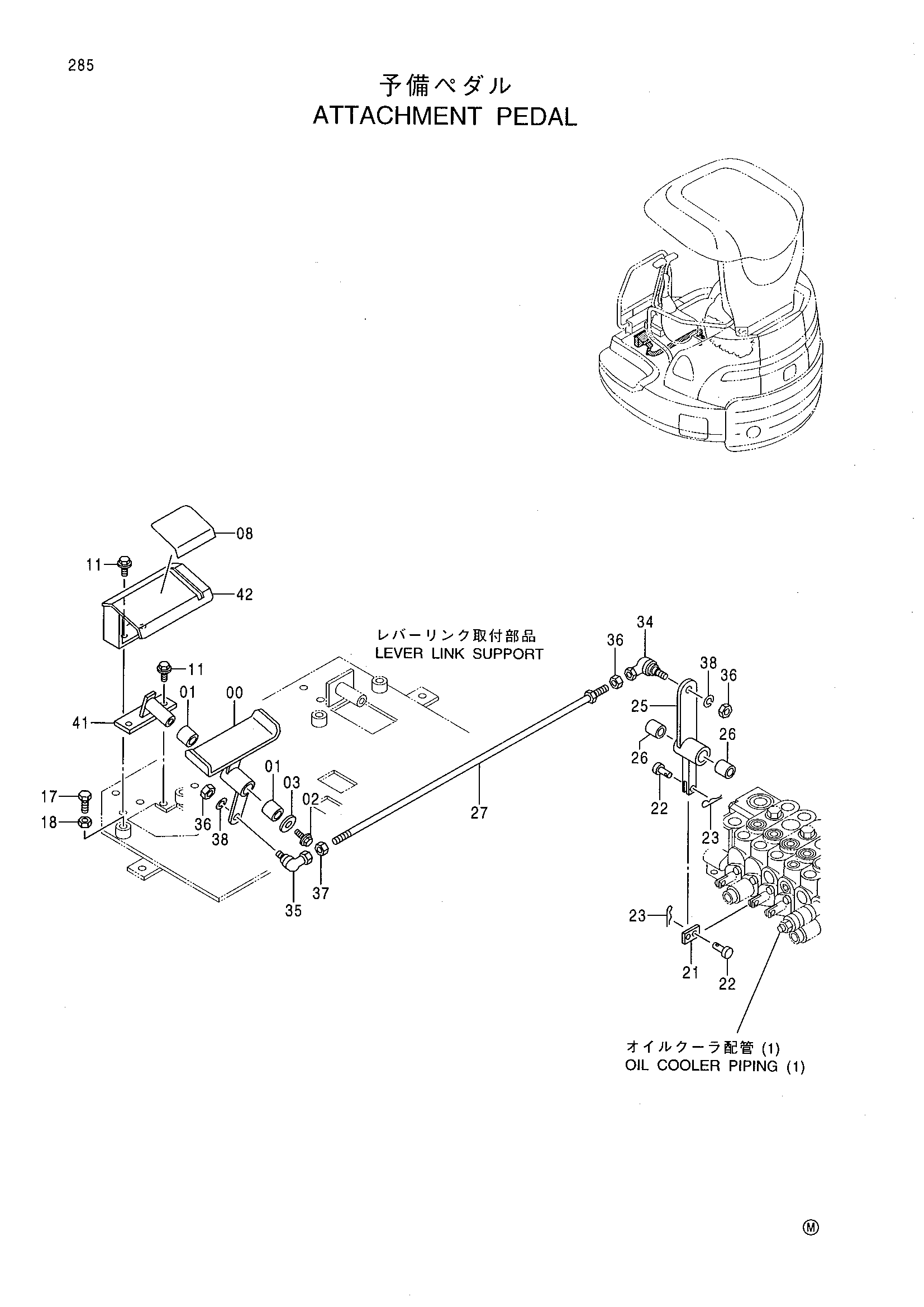

Заводская схема «Навесное оборудование педаль» для HITACHI EX35U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074027 | Тяга | 1 |
| 01 | 4280298 | Втулка | 2 |
| 02 | J080820 | Болт с шайбой | 1 |
| 03 | 4346037 | Шайба | 1 |
| 08 | 4345731 | Лента | 1 |
| 11 | J090820 | Болт с шайбой | 4 |
| 17 | J960840 | Болт | 2 |
| 18 | J231108 | Гайка | 2 |
| 21 | 4333080 | Тяга | 1 |
| 22 | 4279607 | Палец | 2 |
| 23 | 4365839 | Стопорный палец | 2 |
| 25 | 8076141 | Тяга | 1 |
| 26 | 4280298 | Втулка | 2 |
| 27 | 9752598 | Шток | 1 |
| 34 | 4287792 | Шарнир | 1 |
| 35 | 4287793 | Соединение шарик(левый) | 1 |
| 36 | J231108 | Гайка | 3 |
| 37 | M580008 | Гайка (левый) | 1 |
| 38 | J252108 | Пружинная шайба | 2 |
| 41 | 8074062 | Кронштейн | 1 |
| 42 | 8074061 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX35U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
