Пилотный трубопроводы (5-1) — HITACHI EX350K-5

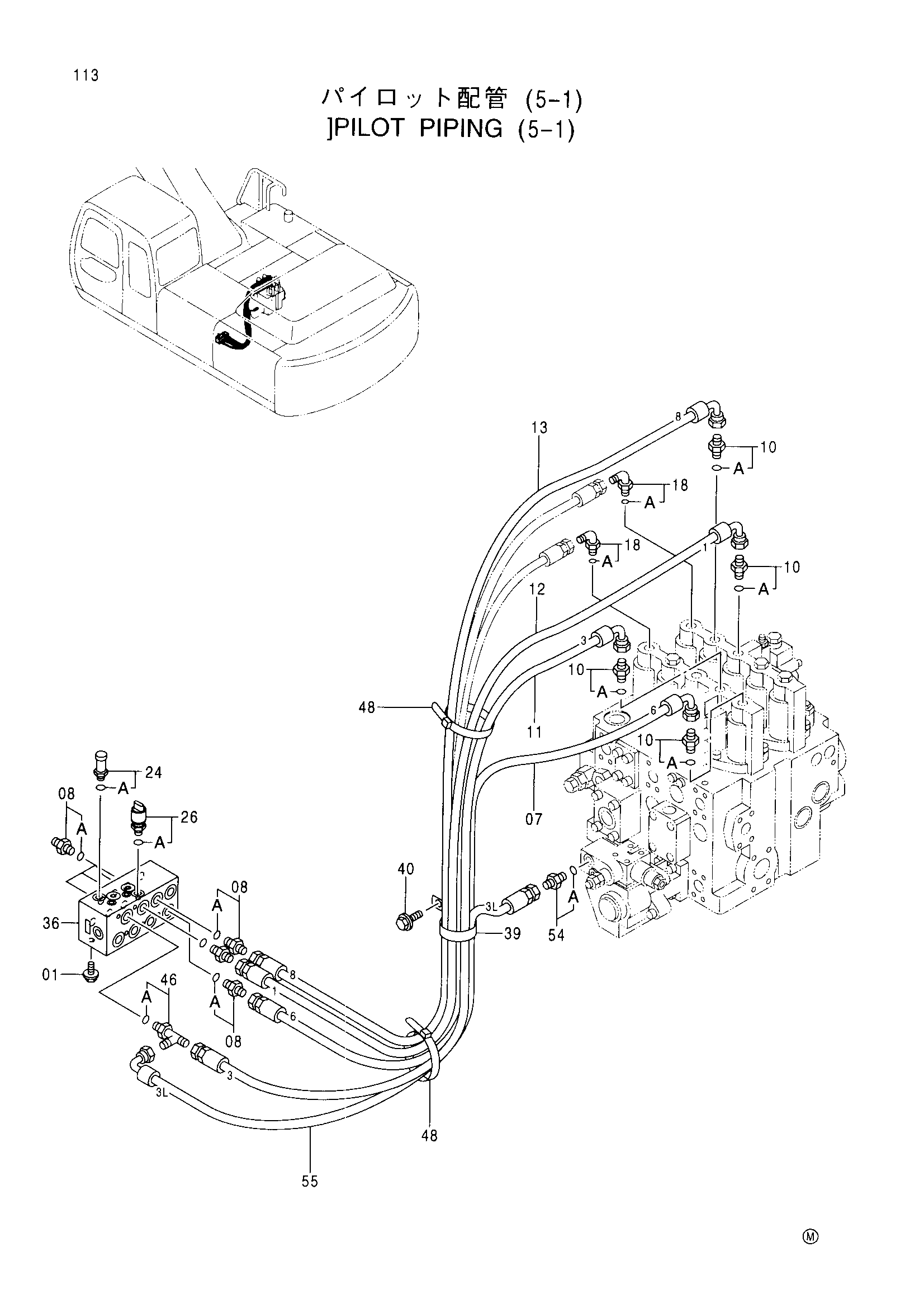

Заводская схема «Пилотный трубопроводы (5-1)» для HITACHI EX350K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 2 |
| 07 | 4284184 | Нейлоновый шланг (6) | 1 |
| 08 | 4200466 | Адаптер | 7 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4202422 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4354358 | Пластиковый шланг (3) | 1 |
| 12 | 4354356 | Пластиковый шланг (1) | 1 |
| 13 | 4300566 | Нейлоновый шланг (8) | 1 |
| 18 | 4208913 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4332040 | Датчик давления | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4333040 | Выключатель | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4392529 | Клапан регулировочный | 1 |
| 39 | 4193848 | Зажим | 1 |
| 40 | J011020 | Болт с шайбой | 1 |
| 46 | 4205363 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4055312 | Ленточный зажим | 2 |
| 54 | 4200467 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4405432 | Шланг (3L) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
