Кондиционер (2) — HITACHI EX350K-5

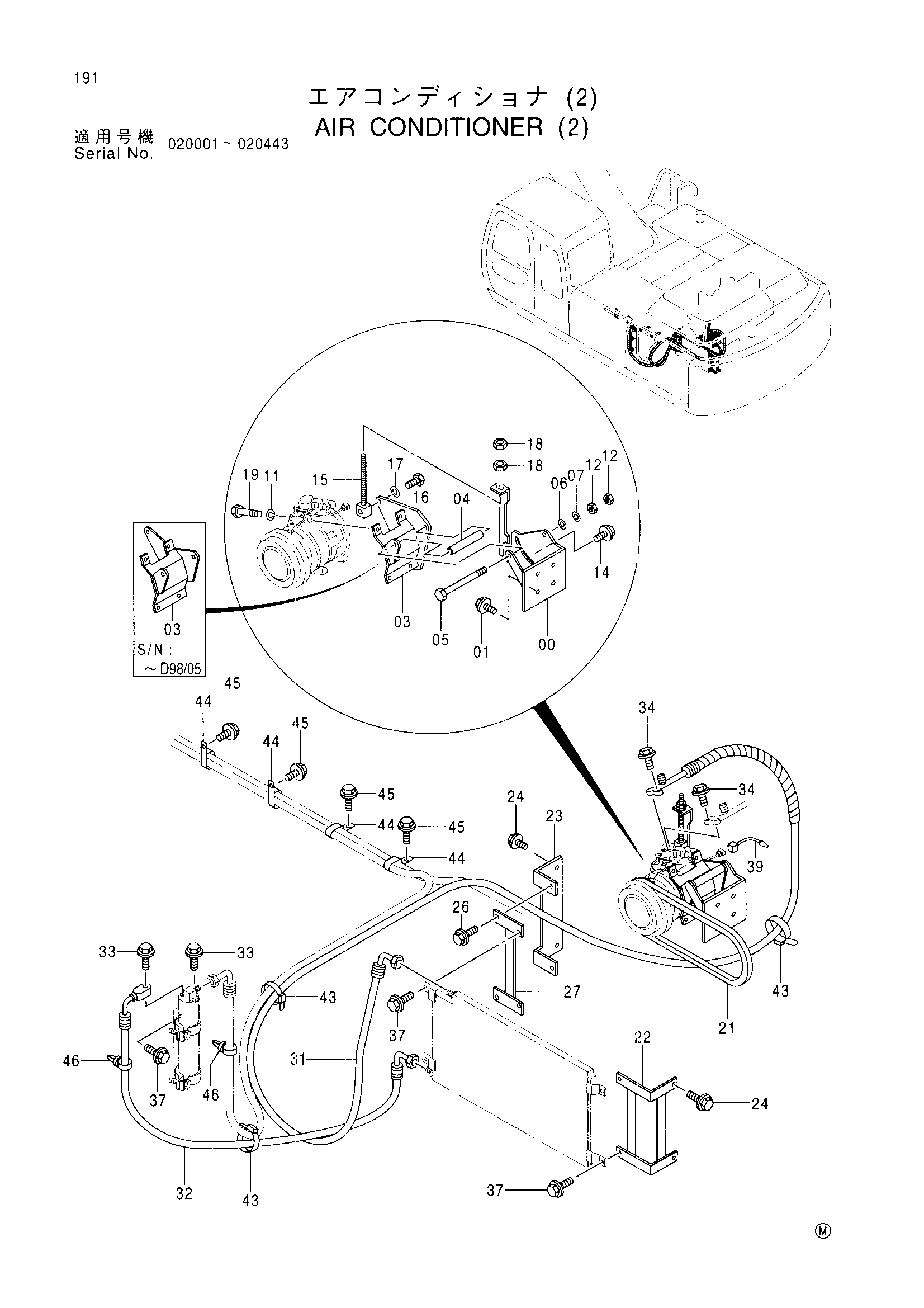

Заводская схема «Кондиционер (2)» для HITACHI EX350K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033307 замена: 4140065 | Кронштейн | 1 |
| 00 | 7033307 замена: 4417636 | Кронштейн | 1 |
| 00 | 7033307 замена: 4417656 | Кронштейн | 1 |
| 00 | 7033307 замена: 7036306 | Кронштейн | 1 |
| 00 | 7033307 замена: J950010 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 4 |
| 03 | 7030870 | Кронштейн | 1 |
| 03 | 7036026 | Кронштейн | 1 |
| 04 | 4360172 | Проставка | 1 |
| 05 | M211204 | Болт | 1 |
| 05 | M211205 | Болт | 1 |
| 06 | A590112 | Плоская шайба | 1 |
| 07 | A590912 | Пружинная шайба | 1 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | J950012 | Гайка | 1 |
| 12 | J950012 | Гайка | 2 |
| 14 | J031025 | Болт с шайбой | 1 |
| 15 | 9745658 | Болт регулировочный | 1 |
| 16 | M211040 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 18 | J952010 | Гайка | 2 |
| 19 | J900890 | Болт | 4 |
| 21 | 4388139 | Ремень V | 1 |
| 22 | 8069341 | Кронштейн | 1 |
| 23 | 8069337 | Кронштейн | 1 |
| 24 | J021020 | Болт с шайбой | 4 |
| 26 | J021025 | Болт с шайбой | 2 |
| 27 | 8071585 | Кронштейн | 1 |
| 31 | 4386931 | Шланг радиатора | 1 |
| 32 | 4359287 | Шланг радиатора | 1 |
| 33 | J020625 | Болт с шайбой | 2 |
| 34 | J020630 | Болт с шайбой | 2 |
| 37 | J020820 | Болт с шайбой | 6 |
| 39 | 4342850 | Жгут проводов | 1 |
| 43 | 4055312 | Ленточный зажим | 2 |
| 44 | 4190266 | Зажим | 4 |
| 45 | J011020 | Болт с шайбой | 4 |
| 46 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
