Обратный трубопроводы (1) — HITACHI EX350K-5

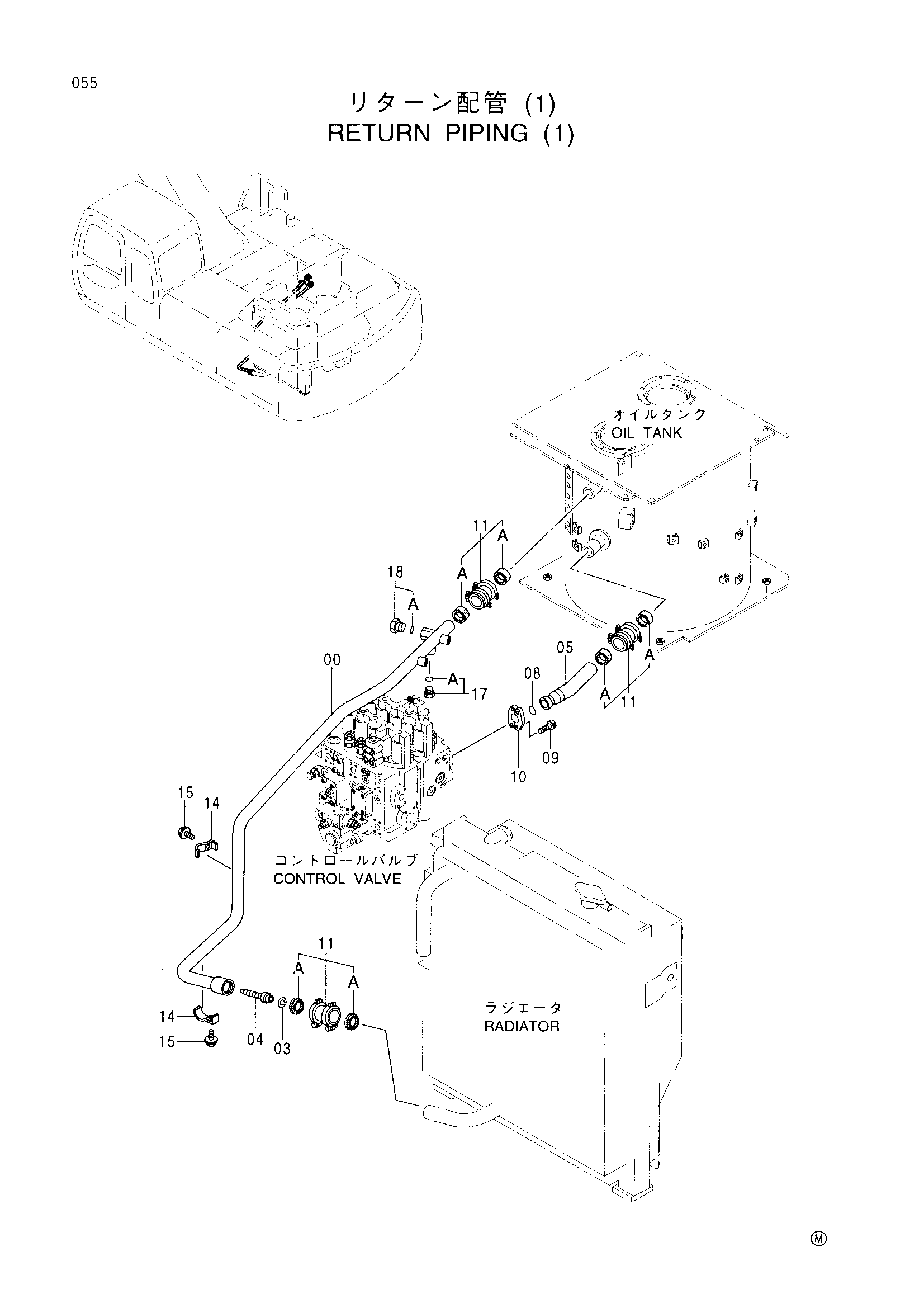

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX350K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069139 | Обратная трубка | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 4324256 | Клапан | 1 |
| 05 | 9748413 замена: 9750773 | Обратная трубка | 1 |
| 05 | 9750773 | Обратная трубка | 1 |
| 08 | 4508805 | Уплотнительное кольцо | 1 |
| 09 | J781230 | Болт с внутренним шестигранником | 4 |
| 10 | 4154614 | Разъёмный фланец | 2 |
| 11 | 4067834 | Муфта | 3 |
| 11A | 4196260 | Уплотнение | 2 |
| 14 | 4053697 | Хомут трубки | 2 |
| 15 | J011270 | Болт с шайбой | 2 |
| 17 | 4092534 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4113926 | Пробка | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
