Обратный трубопроводы (2) — HITACHI EX350K-5

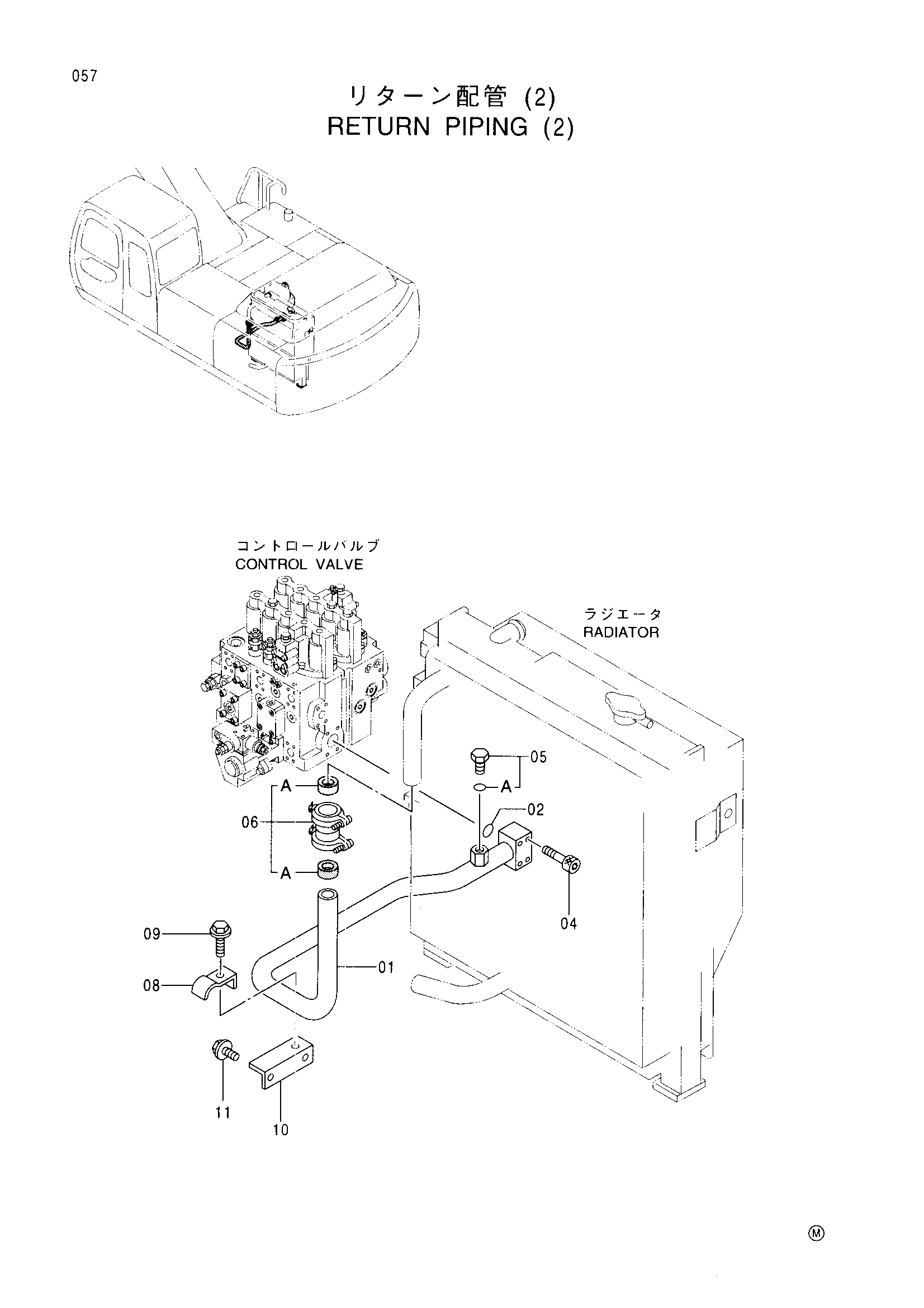

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX350K-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8070977 | Обратная трубка | 1 |
| 02 | A811050 | Уплотнительное кольцо | 1 |
| 04 | J781280 | Болт с внутренним шестигранником | 4 |
| 05 | 4113926 | Пробка | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4067834 | Муфта | 1 |
| 06A | 4196260 | Уплотнение | 2 |
| 08 | 4053697 | Хомут трубки | 1 |
| 09 | J011270 | Болт с шайбой | 1 |
| 10 | 9748548 | Кронштейн | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350K-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
