Рукоять трубопроводы (гидромолот и гидроножницы) — HITACHI EX350H-5HHE

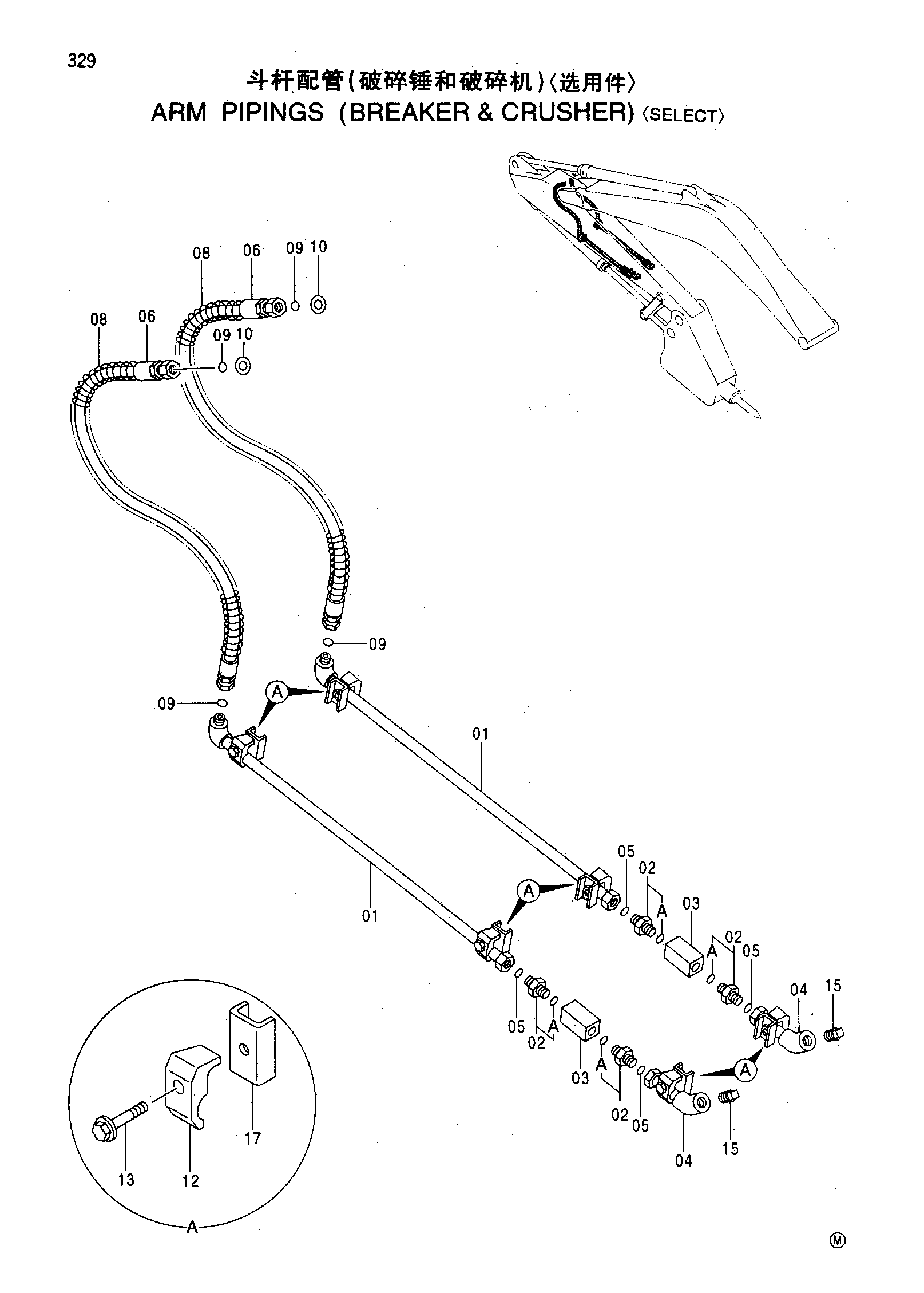

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы)» для HITACHI EX350H-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750387 | Трубка | 2 |
| 02 | 4205196 | Адаптер | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4287720 | Запорный клапан | 2 |
| 04 | 9745110 | Трубка | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 4 |
| 06 | 4286815 | Шланг | 2 |
| 08 | 4053617 | Защита шланга | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 10 | 4208245 | Шайба | 2 |
| 12 | 4190127 | Хомут трубки | 6 |
| 13 | J011265 | Болт с шайбой | 6 |
| 15 | 94-2026 | Пробка | 2 |
| 17 | 9749939 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
