Гидроцилиндр рукояти — HITACHI EX350H-5HHE

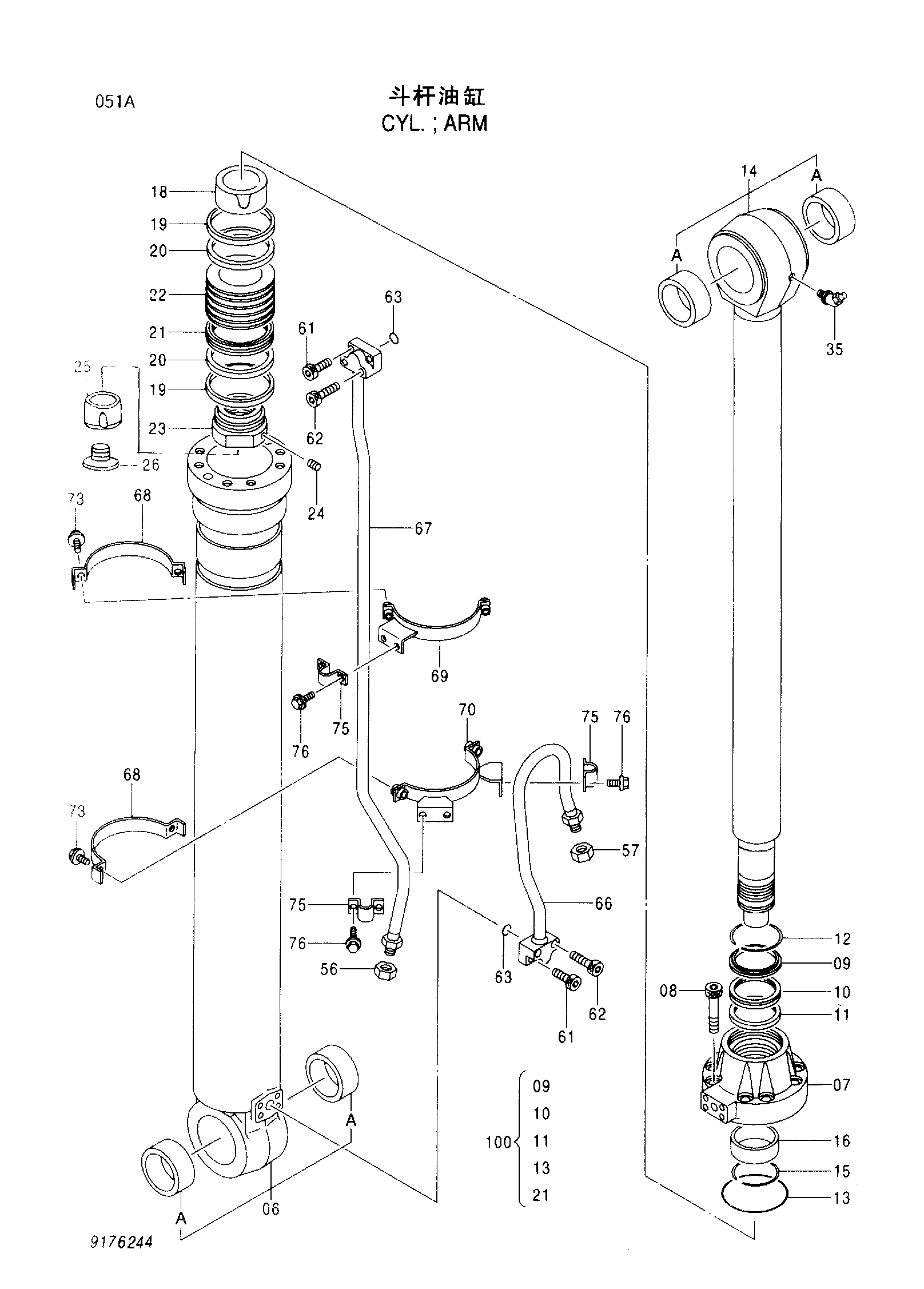

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX350H-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9176244 замена: 9193145	Гидроцилиндр рукояти	1
	(9193145)	Гидроцилиндр рукояти	1
06-35	9195060 замена: 9195062	Гидроцилиндр. (пиплесс)	1
06-35	(9195062)	Гидроцилиндр. (пиплесс)	1
06	7033776 замена: 9195078	Труба гидроцилиндра	1
06	(9195078)	Труба гидроцилиндра	1
06A	4381859	Втулка	2
07	1025101	Головка гидроцилиндра	1
08	M342700	Болт с внутренним шестигранником	8
09	4370927	Пылезащитное уплотнение	1
10	4370060	Уплотнение	1
11	4370059	Кольцо	1
12	4370058	Стопорное кольцо	1
13	4393350	Уплотнительное кольцо	1
14	7033936	Шток поршня	1
14A	4381859	Втулка	2
15	4372816	Стопорное кольцо	1
16	4370337	Втулка	1
18	2041632	Кольцо амортизатор	1
19	4370063	Кольцо тефлон	2
20	4370064	Износостойкое кольцо	2
21	4370062	Уплотнительное кольцо	1
22	3080654	Поршень	1
23	3062096	Гайка	1
24	4201806	Установочный винт	1
25	3079648	Кольцо амортизатор	1
26	4387203	Пробка	1
35	J75581	Пресс-маслёнка	1
56	4260204	Колпачок	1
57	4260205	Колпачок	1
61	M341245	Болт с внутренним шестигранником	4
62	M341260	Болт с внутренним шестигранником	4
63	A811035	Уплотнительное кольцо	2
66	8070112	Трубка	1
67	8070113	Трубка	1
68	3080222	Хомут	2
69	8068103	Хомут	1
70	8068102	Хомут	1
73	J011035	Болт с шайбой	4
75	4174241	Хомут трубки	3
76	J011025	Болт с шайбой	6
100	9173711	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
