Основной трубопроводы (4) — HITACHI EX350H-5HHE

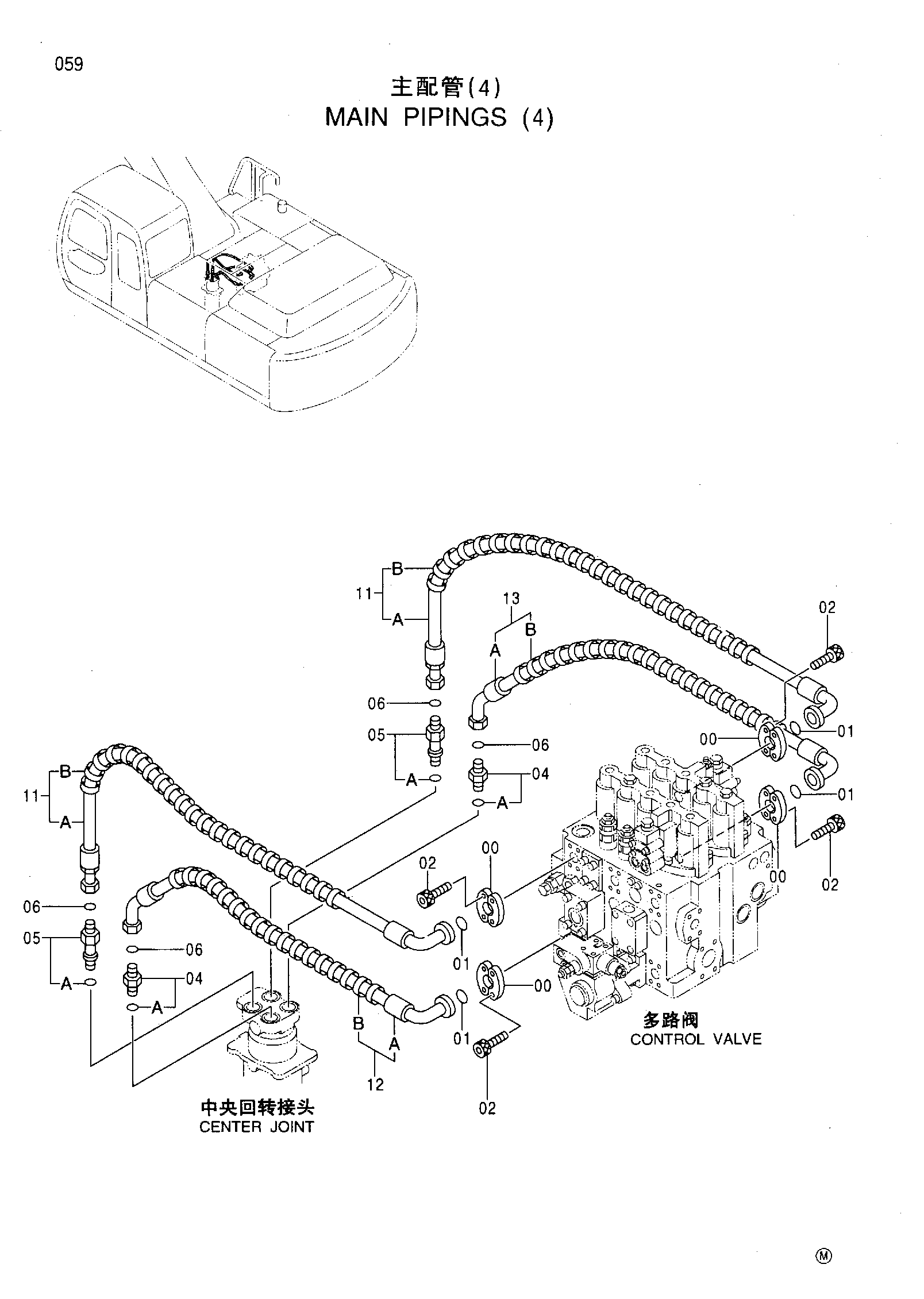

Заводская схема «Основной трубопроводы (4)» для HITACHI EX350H-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 04 | 4189601 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4198411 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 4 |
| 11 | 9163647 | Шланг в сборе | 2 |
| 11A | 4386286 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 2 |
| 12 | 9163648 | Шланг в сборе | 1 |
| 12A | 4386287 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 2 |
| 13 | 9163649 | Шланг в сборе | 1 |
| 13A | 4386288 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
