Удлинённый рукоять 4.0 m <выбор> — HITACHI EX350H-5HHE

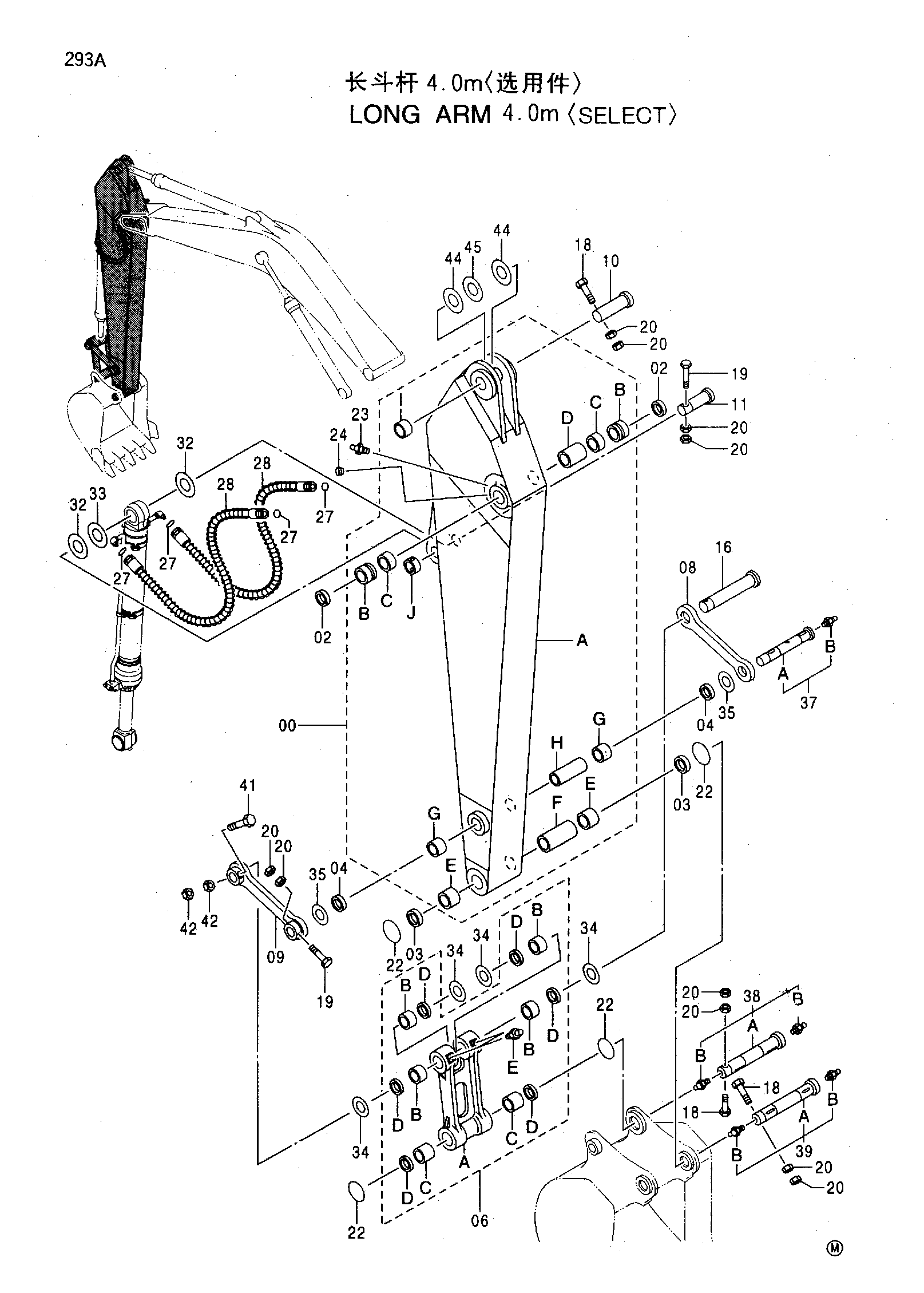

Заводская схема «Удлинённый рукоять 4.0 m <выбор>» для HITACHI EX350H-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7034140	Рукоять удлинённый в сборе	1
00A	5005810	Рукоять удлинённый	1
00B	4381854	Втулка	2
00C	4381855	Втулка	2
00D	4382146	Проставка	1
00E	4381856	Втулка	2
00F	4382148	Проставка	1
00G	4358100	Втулка	2
00H	4382147	Проставка	1
00I	4205110	Ограничитель	1
00J	4067720	Ограничитель	1
02	4085479	Пылезащитное уплотнение	2
03	4074008	Пылезащитное уплотнение	2
04	4067901	Пылезащитное уплотнение	2
06	8069128	Тяга	1
06A	1024406	Тяга	1
06B	4381857	Втулка	4
06C	4381856	Втулка	2
06D	4074008	Пылезащитное уплотнение	6
06E	J75481	Пресс-маслёнка	2
08	3055521	Тяга	1
09	8071699	Тяга	1
10	3079492	Палец	1
11	3079545	Палец	1
16	3092037	Палец	1
18	M222005	Болт	3
19	M222004	Болт	2
20	J951020	Гайка	10
22	4100180	Уплотнительное кольцо	4
23	J75481	Пресс-маслёнка	2
24	94-2010	Пробка	2
27	4187328	Уплотнительное кольцо	4
28	4397354	Шланг	2
32	4372971	Упорная пластина 1.0	2
33	4380739	Упорная пластина 2.0	1
34	4387447	Упорная пластина	4
35	4387448	Упорная пластина	2
37	9164039	Палец	1
37A	3073539	Палец	1
37B	J75481	Пресс-маслёнка	1
38	9206931	Палец	1
38A	3093515	Палец	1
38B	J75481	Пресс-маслёнка	2
39	9206930	Палец	1
39A	3093514	Палец	1
39B	J75481	Пресс-маслёнка	2
41	M222205	Болт	1
42	J951022	Гайка	2
44	4387440	Упорная пластина 1.0	2
45	4387443	Упорная пластина 2.0	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
