Топливный двойной фильтр — HITACHI EX350H-5HHE

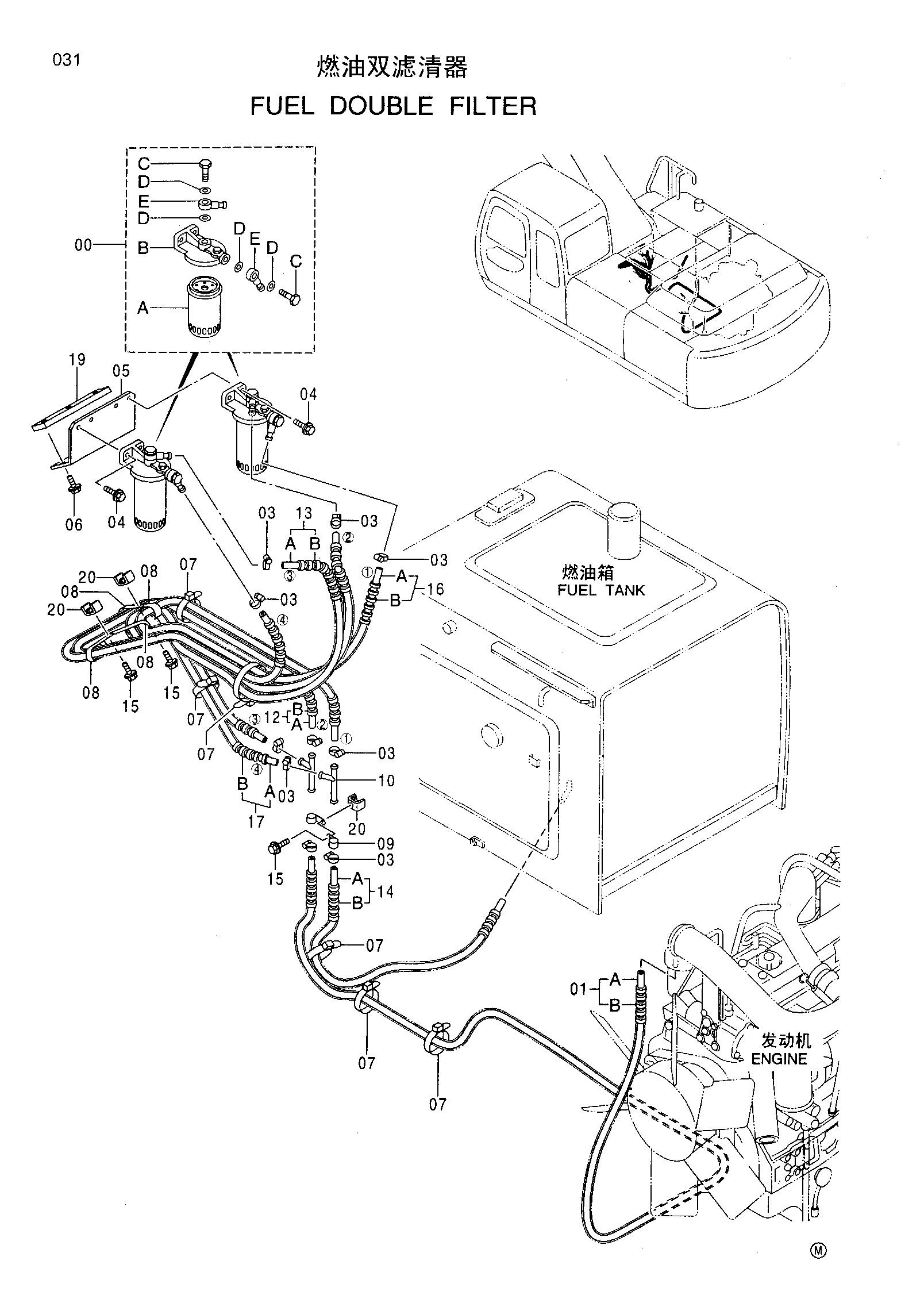

Заводская схема «Топливный двойной фильтр» для HITACHI EX350H-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335136 | Топливный фильтр | 2 |
| 00A | 4326739 | Топливный фильтр | 1 |
| 00B | 4326807 | Головка | 1 |
| 00C | 4326740 | Болт | 2 |
| 00D | 4326741 | Прокладка | 4 |
| 00E | 4326742 | Трубка топливный | 2 |
| 01 | 9172311 | Топливный шланг в сборе | 1 |
| 01A | 4404758 | Топливный шланг | 1 |
| 01B | 4278392 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 10 |
| 04 | J021030 | Болт с шайбой | 4 |
| 05 | 8073102 | Кронштейн | 1 |
| 06 | J021025 | Болт с шайбой | 3 |
| 07 | 4055312 | Ленточный зажим | 6 |
| 08 | 4190266 | Зажим | 4 |
| 09 | 4190261 | Зажим | 2 |
| 10 | 9749682 | Трубка | 2 |
| 12 | 9172306 | Топливный шланг в сборе | 1 |
| 12A | 4404753 | Топливный шланг | 1 |
| 12B | 4291380 | Трубка | 1 |
| 13 | 9172307 | Топливный шланг в сборе | 1 |
| 13A | 4404755 | Топливный шланг | 1 |
| 13B | 4362471 | Трубка | 1 |
| 14 | 9172309 | Топливный шланг в сборе | 1 |
| 14A | 4404757 | Топливный шланг | 1 |
| 14B | 4332697 | Трубка | 1 |
| 15 | J011020 | Болт с шайбой | 3 |
| 16 | 9176470 | Топливный шланг | 1 |
| 16A | 4404753 | Топливный шланг | 1 |
| 16B | 4291380 | Трубка | 1 |
| 17 | 9176471 | Топливный шланг | 1 |
| 17A | 4404755 | Топливный шланг | 1 |
| 17B | 4362471 | Трубка | 1 |
| 19 | 4404760 | Седло винта | 1 |
| 20 | 9733476 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
