Удлинённый рукоять (4.0M) — HITACHI EX350H-5

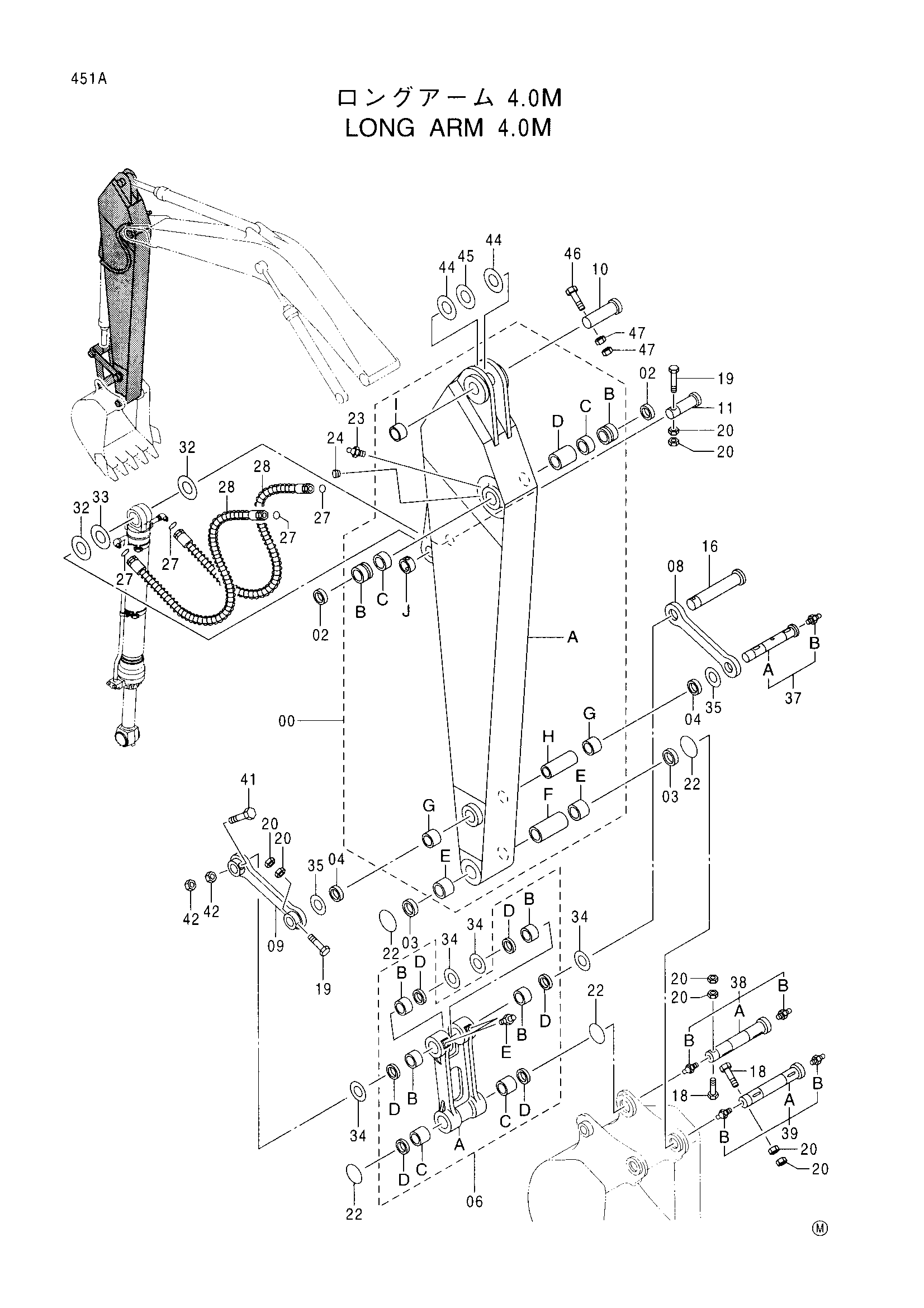

Заводская схема «Удлинённый рукоять (4.0M)» для HITACHI EX350H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7034140 | Рукоять удлинённый в сборе | 1 |
| 00A | 5005810 | Рукоять удлинённый | 1 |
| 00B | 4381854 | Втулка | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4382146 | Проставка | 1 |
| 00E | 4381856 | Втулка | 2 |
| 00F | 4382148 | Проставка | 1 |
| 00G | 4358100 | Втулка | 2 |
| 00H | 4382147 | Проставка | 1 |
| 00I | 4205110 | Ограничитель | 1 |
| 00I | 4421981 | Ограничитель | 1 |
| 00J | 4067720 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 03 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 4067901 | Пылезащитное уплотнение | 2 |
| 06 | 8069128 | Тяга | 1 |
| 06A | 1024406 | Тяга | 1 |
| 06B | 4381857 | Втулка | 4 |
| 06C | 4381856 | Втулка | 2 |
| 06D | 4074008 | Пылезащитное уплотнение | 6 |
| 06E | J75481 | Пресс-маслёнка | 2 |
| 08 | 3055521 | Тяга | 1 |
| 09 | 8071699 | Тяга | 1 |
| 10 | 3079492 | Палец | 1 |
| 10 | 3085931 | Палец | 1 |
| 11 | 3079545 | Палец | 1 |
| 16 | 3081806 | Палец | 1 |
| 18 | M222005 | Болт | 2 |
| 19 | M222004 | Болт | 2 |
| 20 | J951020 | Гайка | 8 |
| 22 | 4100180 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 94-2010 | Пробка | 2 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 28 | 4397354 | Шланг | 2 |
| 32 | 4372971 | Упорная пластина 1.0 | 2 |
| 33 | 4380739 | Упорная пластина 2.0 | 1 |
| 34 | 4387447 | Упорная пластина | 4 |
| 35 | 4387448 | Упорная пластина | 2 |
| 37 | 9164039 | Палец | 1 |
| 37A | 3073539 | Палец | 1 |
| 37B | J75481 | Пресс-маслёнка | 1 |
| 38 | 9163946 замена: 9177335 | Палец | 1 |
| 38 | 9177335 | Палец | 1 |
| 38A | 3041581 замена: 3084547 | Палец | 1 |
| 38A | 3084547 | Палец | 1 |
| 38B | J75481 | Пресс-маслёнка | 2 |
| 39 | 9163950 замена: 9177334 | Палец | 1 |
| 39 | 9177334 | Палец | 1 |
| 39A | 3060474 замена: 3084546 | Палец | 1 |
| 39A | 3084546 | Палец | 1 |
| 39B | J75481 | Пресс-маслёнка | 2 |
| 41 | M222205 | Болт | 1 |
| 42 | J951022 | Гайка | 2 |
| 44 | 4387440 | Упорная пластина 1.0 | 2 |
| 45 | 4387443 | Упорная пластина 2.0 | 1 |
| 46 | M222005 | Болт | 1 |
| 46 | M222406 | Болт | 1 |
| 47 | J951020 | Гайка | 2 |
| 47 | J951024 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
