Многофункциональный рычаг трубопроводы (1)<выбор> — HITACHI EX350H-5

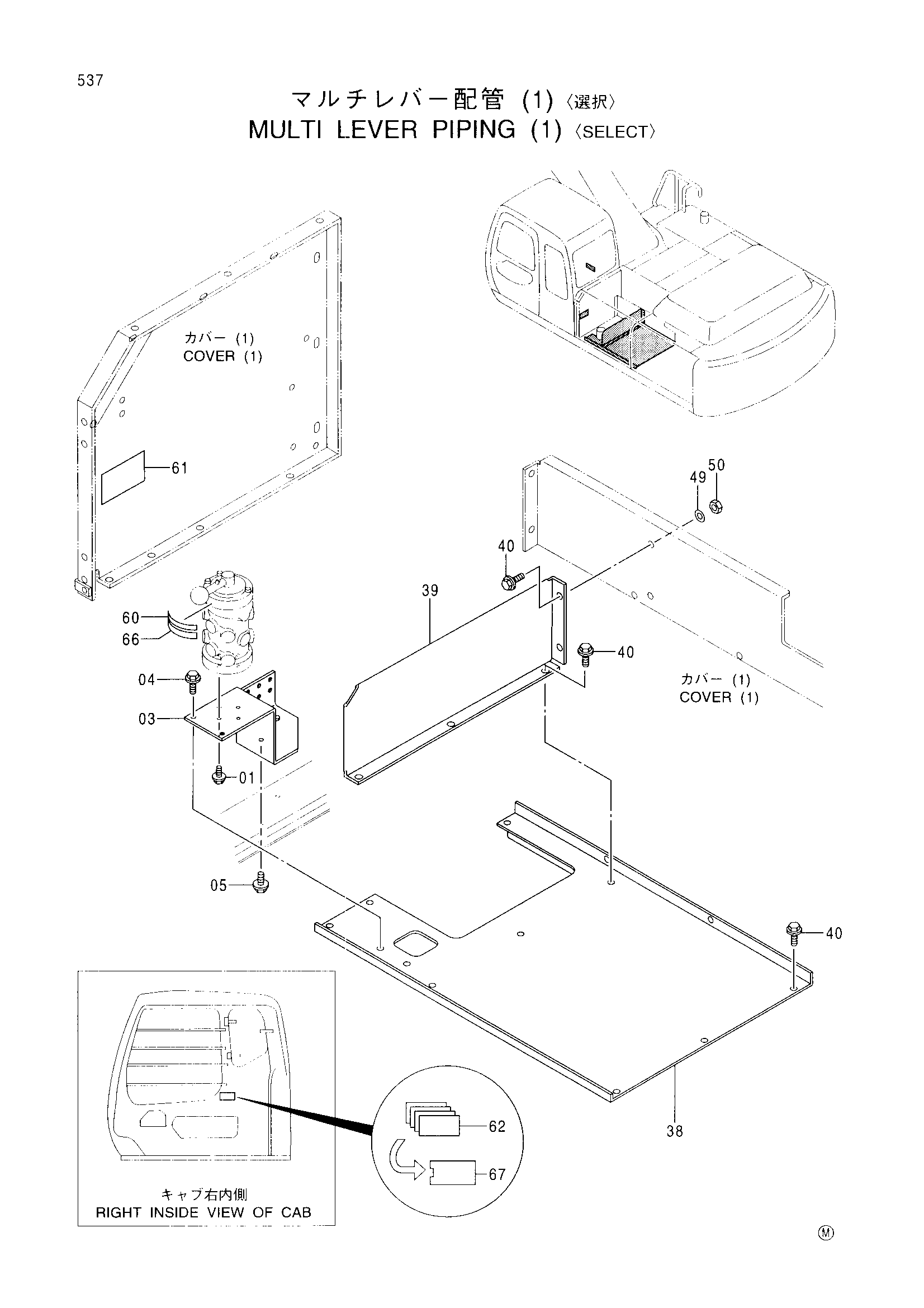

Заводская схема «Многофункциональный рычаг трубопроводы (1)<выбор>» для HITACHI EX350H-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010818 | Болт с шайбой | 4 |
| 03 | 8070156 | Кронштейн | 1 |
| 04 | J031030 | Болт с шайбой | 2 |
| 05 | J021030 | Болт с шайбой | 2 |
| 38 | 7033679 | Крышка | 1 |
| 39 | 3073733 | Крышка | 1 |
| 40 | J031025 | Болт с шайбой | 11 |
| 49 | J217083 | Шайба | 2 |
| 50 | J950010 | Гайка | 2 |
| 60 | 4372969 | Информационная табличка | 1 |
| 61 | 3059267 | Информационная табличка | 1 |
| 62 | 4288249 | Пластина | 1 |
| 62 | 4288250 | Пластина | 1 |
| 62 | 4288251 | Пластина | 1 |
| 62 | 4288252 | Пластина | 1 |
| 66 | 4372968 | Информационная табличка | 1 |
| 67 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX350H-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
