Стрела (погрузчик) — HITACHI EX3500

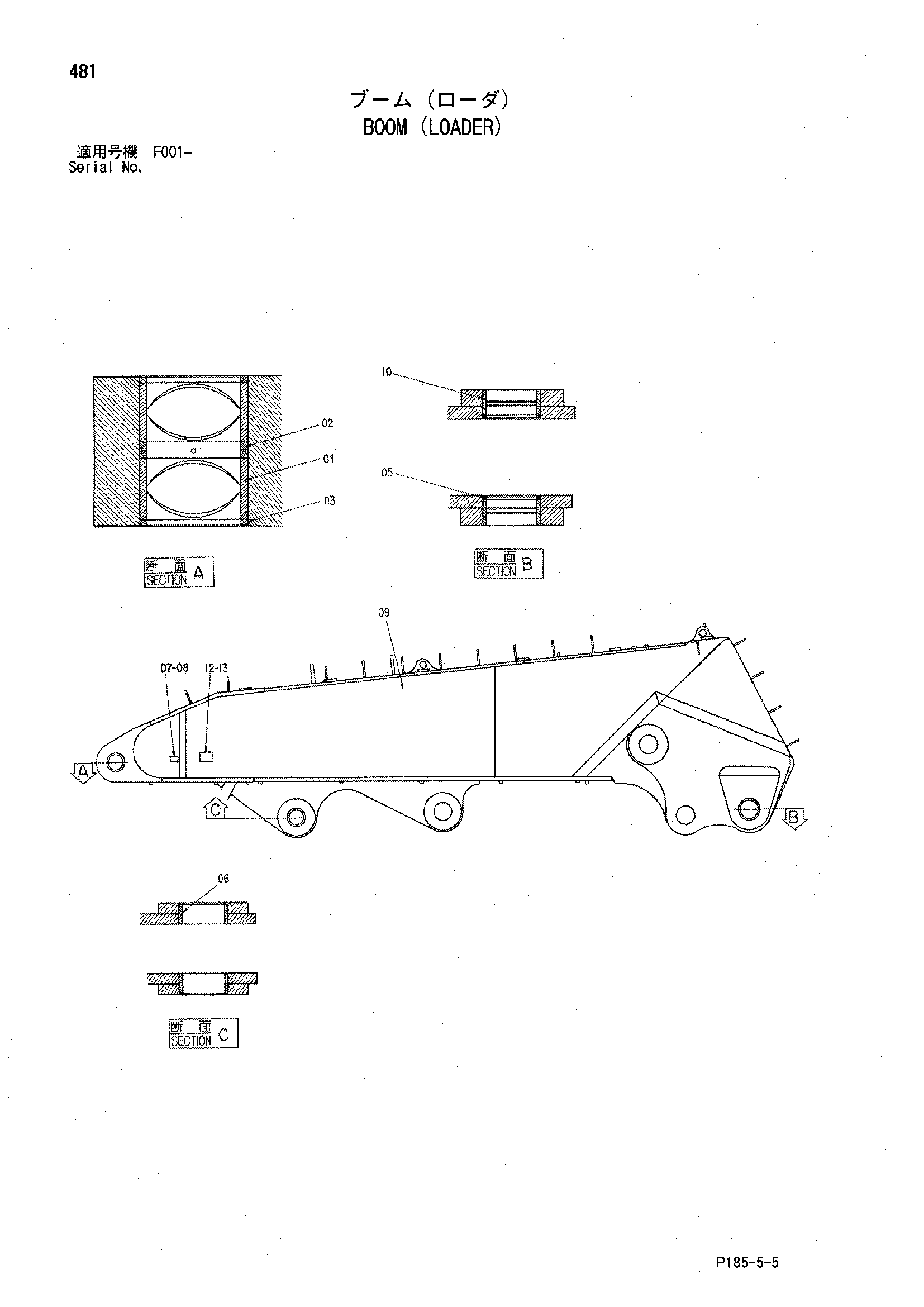

Заводская схема «Стрела (погрузчик)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9069705	Стрела	1
01	4193394	Втулка	4
02	4194051	Проставка	2
03	4194029	Пылезащитное уплотнение	4
05	4194030	Пылезащитное уплотнение	4
06	4193448	Втулка	2
08	M492564	Приводной винт	4
09	5002079	Стрела	1
10	4204267	Втулка	4
12	3056125	Информационная табличка	1
13	M492964	Приводной винт	4

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
