Крышка (масляный радиатор) — HITACHI EX3500

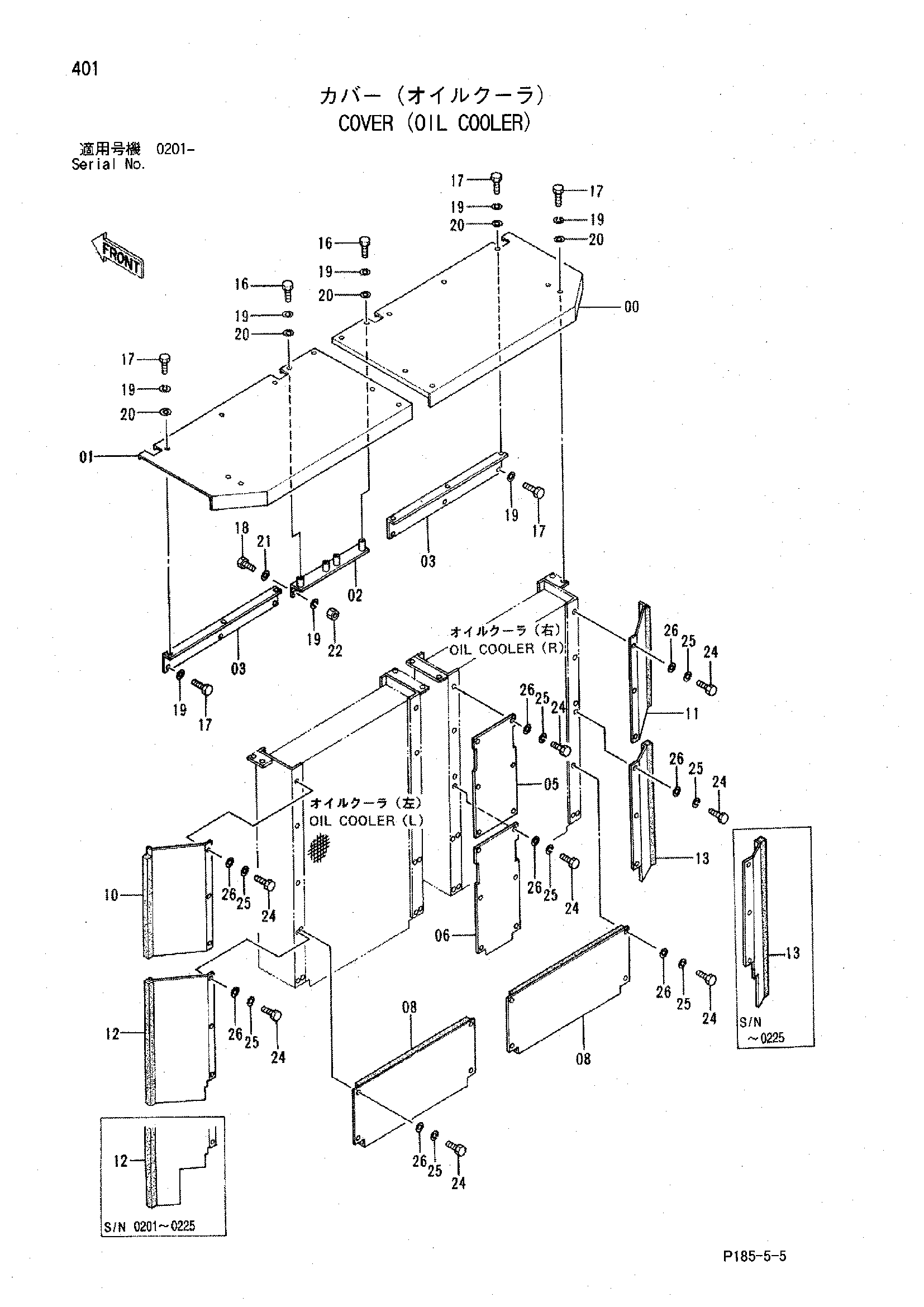

Заводская схема «Крышка (масляный радиатор)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8049761 | Крышка | 1 |
| 01 | 8049762 | Крышка | 1 |
| 02 | 9736245 | Кронштейн | 1 |
| 03 | 3054130 | Кронштейн | 2 |
| 05 | 4267919 | Крышка | 1 |
| 06 | 4267920 | Крышка | 1 |
| 08 | 9736244 | Крышка | 2 |
| 10 | 9736242 | Крышка | 1 |
| 11 | 9736243 | Крышка | 1 |
| 12 | 8049763 замена: 8060526 | Крышка | 1 |
| 12 | 8060526 | Крышка | 1 |
| 13 | 8049764 замена: 8060527 | Крышка | 1 |
| 13 | 8060527 | Крышка | 1 |
| 16 | J901260 | Болт | 4 |
| 17 | J901220 | Болт | 20 |
| 18 | J901235 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 26 |
| 20 | 449490 | Шайба | 18 |
| 21 | 4086891 | Шайба | 2 |
| 22 | J950012 | Гайка | 2 |
| 24 | J901016 | Болт | 32 |
| 25 | A590910 | Пружинная шайба | 32 |
| 26 | A590110 | Плоская шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
