Лубрикатор блок — HITACHI EX3500

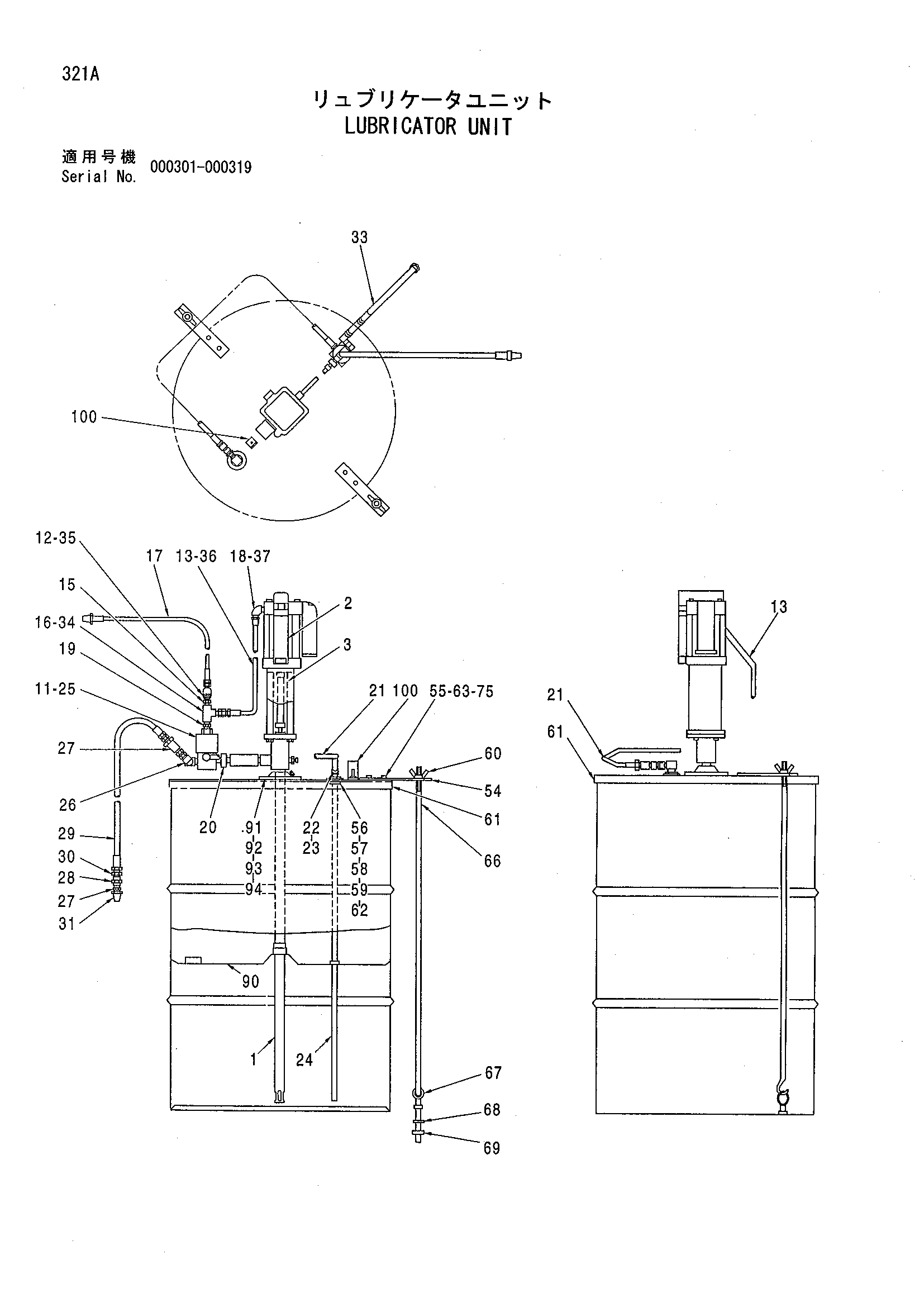

Заводская схема «Лубрикатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4345347	Лубрикатор блок	1
1-3	4346169	Насос	1
1	4346170	Трубка	1
2	4346171	Гидромотор	1
3	4346172	Крышка	1
11-37	4210168	Клапан в сборе	1
11	4210169	Клапан	1
12	4300634	Муфта	1
13	4300824	Воздушный шланг	1
15	4300825	Штуцер	1
16	4300826	Тройник	1
17	4294068	Воздушный шланг	1
18	4300827	Угловой штуцер	1
19	4300828	Адаптер	1
20	4346159	Адаптер	1
21	4300829	Шланг	1
22	4210180	Муфта	1
23	4210181	Унион	1
24	4210182	Трубка	1
25	4210183	Валвв сафтй	1
26	4210184	Угловой штуцер	1
27	4210185	Адаптер	3
28	4300830	Унион	1
29	4300831	Шланг	1
30	4210185	Адаптер	1
31	4210188	Переходник	1
33	4210189	Муфта	1
34	4346160	Адаптер	1
35	4346161	Втулка	1
36	4346162	Адаптер	1
37	4346163	Втулка	1
54-75	4210191	Крышка барабан в сборе	1
54	4210195	Кронштейн	2
55	4210196	Винт	4
56	4210197	Винт	4
57	4210198	Пластина	1
58	4210199	Гайка	4
59	4210200	Прокладка	1
60	4210201	Гайка винг	2
61	4210202	Крышка	1
62	4210203	Гайка	4
63	4210204	Прокладка	4
66	4210207	Шток TIE	2
67	4210208	Болт проушина	2
68	4210209	Шайба	2
69	4210210	Гайка	2
75	4210206	Гайка	4
90	4346164	Колпачок	1
91	4346165	Фланец	1
92	4346166	Винт	2
93	4346167	Винт	4
94	4346168	Шайба	4
100	4210214	Указатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
