Рычаг управления — HITACHI EX3500

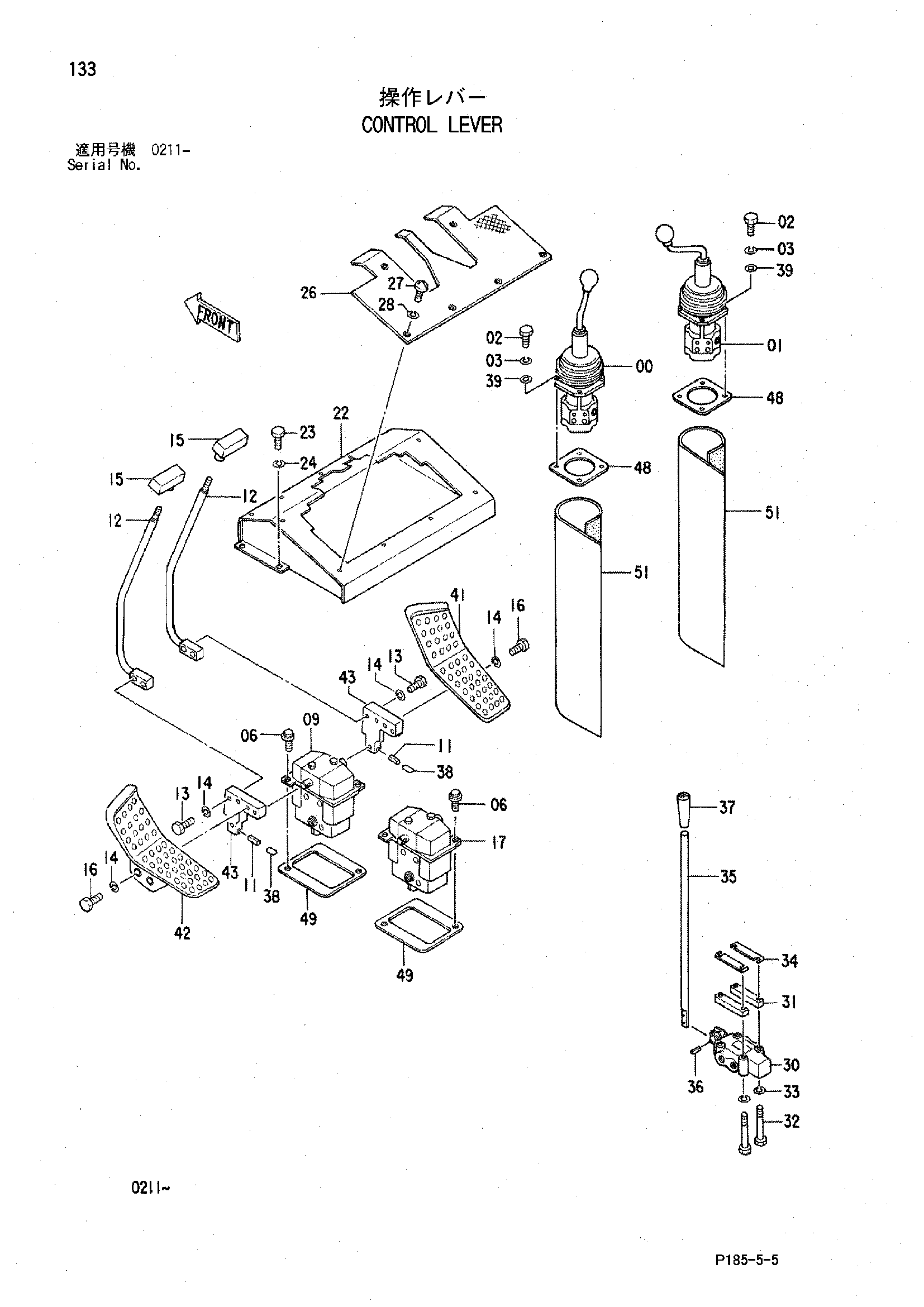

Заводская схема «Рычаг управления» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4184360 замена: 4324415	Пилотный клапан	1
00	4324415	Пилотный клапан	1
01	4202167	Пилотный клапан	1
02	J870616	Болт	8
03	J251006	Пружинная шайба	8
06	J021030	Болт с шайбой	4
09	9074100	Пилотный клапан	1
11	4033504	Пружинный штифт	2
12	8026332	Рычаг	2
13	J901045	Болт	4
14	A590910	Пружинная шайба	8
15	4122423	Рукоятка	2
16	J901050 замена: J901040	Болт	4
16	J901040	Болт	4
17	9074101	Пилотный клапан	1
22	7026540	Крышка	1
23	J901016	Болт	4
24	A590910	Пружинная шайба	4
26	3063236	Пластина	1
27	4087497	Винт	6
28	A590906	Пружинная шайба	6
30	4161829	Клапан	1
31	4155001	Проставка	2
32	J900690	Болт	4
33	A590906	Пружинная шайба	4
34	4155002	Регулировочная шайба 0.3mm	2
35	4186259	Рычаг	1
36	4134502	Пружинный штифт	1
37	4122424	Рукоятка	1
38	4183195	Провод	2
39	J250006	Плоская шайба	8
41	3057637	Педаль	1
42	3063248	Педаль	1
43	4307081	Рычаг	2
48	4289016	Манжета	2
49	4289017	Манжета	2
51	4296442	Клотх	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
