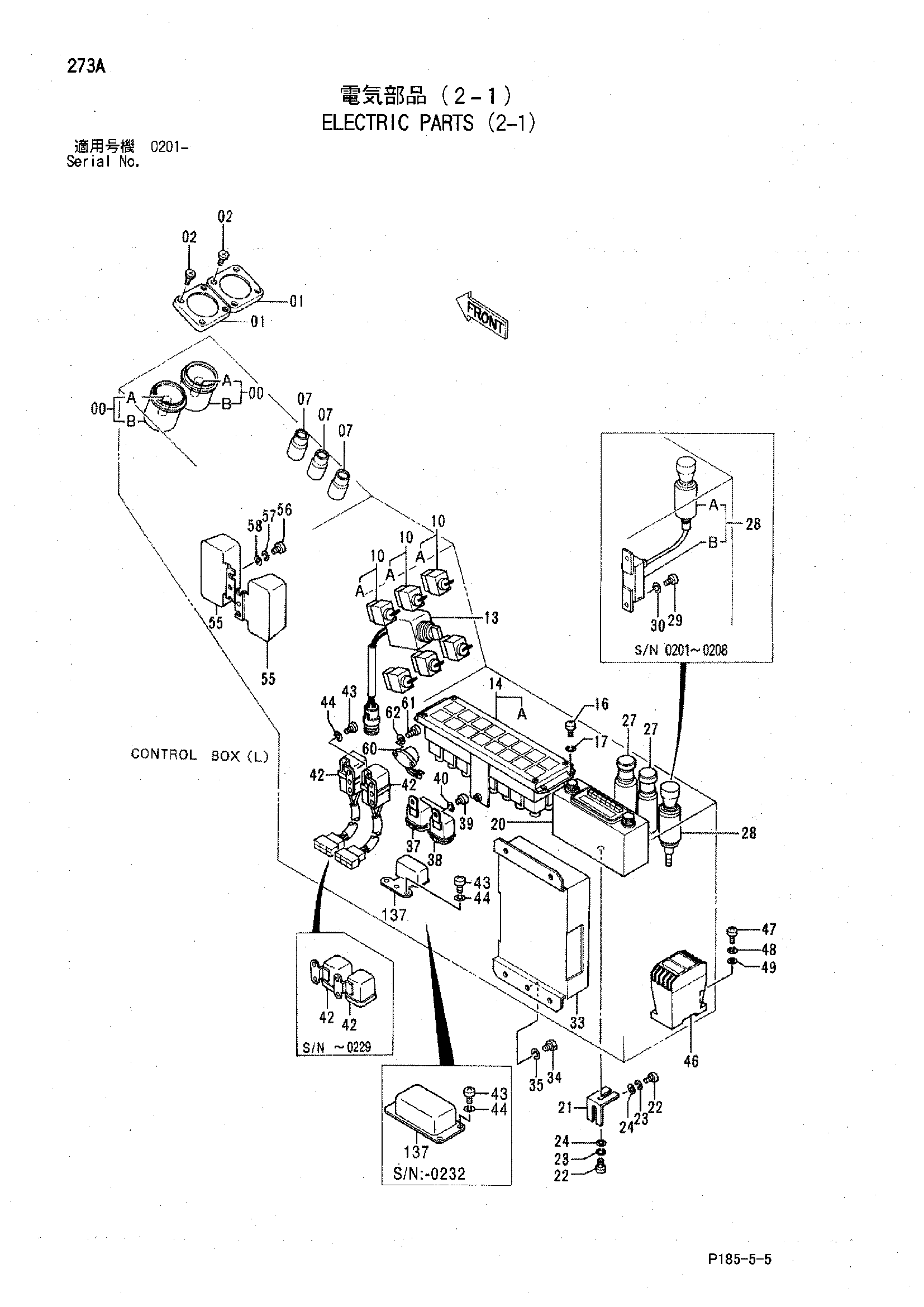

Электрооборудование (2-1) — HITACHI EX3500

Заводская схема «Электрооборудование (2-1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4131663	Указатель оил-прес.	2
00A	4283598	Лампа	1
00B	4283599	Разъём	1
01	3023552	Крышка	2
02	4131666	Винт	8
07	4266984	Выключатель пусхбут.	3
10	4253412	Выключатель тумблер	6
10A	4363579	Жгут проводов	1
13	4266985	Выключатель	1
14	4186073	Фонарь инспектион	1
14A	4203936	Лампа	16
16	J850614	Винт	4
17	J251006	Пружинная шайба	4
20	4202280	Радио	1
20	4187416	Радио	1
21	4113485	Кронштейн	1
22	M430508	Винт	2
23	A590905	Пружинная шайба	2
24	A590105	Шайба	2
27	4239945	Выключатель	2
28	4115360 замена: 4184395	Лигхтер	1
28A	4115361	Лигхтер	1
28B	4115362	Резистор	1
28	4184395 замена: 4357862	Лигхтер	1
28	4357862	Лигхтер	1
29	M430308	Винт	2
30	A590903	Пружинная шайба	2
33	4186074	Блок управление	1
34	J900812	Болт	3
35	A590908	Пружинная шайба	3
37	4183189	Реле	1
38	4189566	Реле	1
39	M430610	Винт	2
40	A590906	Пружинная шайба	2
42	4038459 замена: 4357037	Реле хоурметер	2
42	4357037	Реле хоурметер	2
43	M430510	Винт	7
44	A590905	Пружинная шайба	7
46	4205428	Таймер	1
47	M430413	Винт	2
48	A590904	Пружинная шайба	2
49	A590104	Шайба	2
55	4239944	Реле	2
56	M430610	Винт	4
57	A590906	Пружинная шайба	4
58	A590106	Плоская шайба	4
60	4270656	Зуммер	1
61	M430206	Винт	2
62	A590902	Пружинная шайба	2
137	4505392	Реле	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
