Смазка трубопроводы (рукоять 4.5M) — HITACHI EX3500

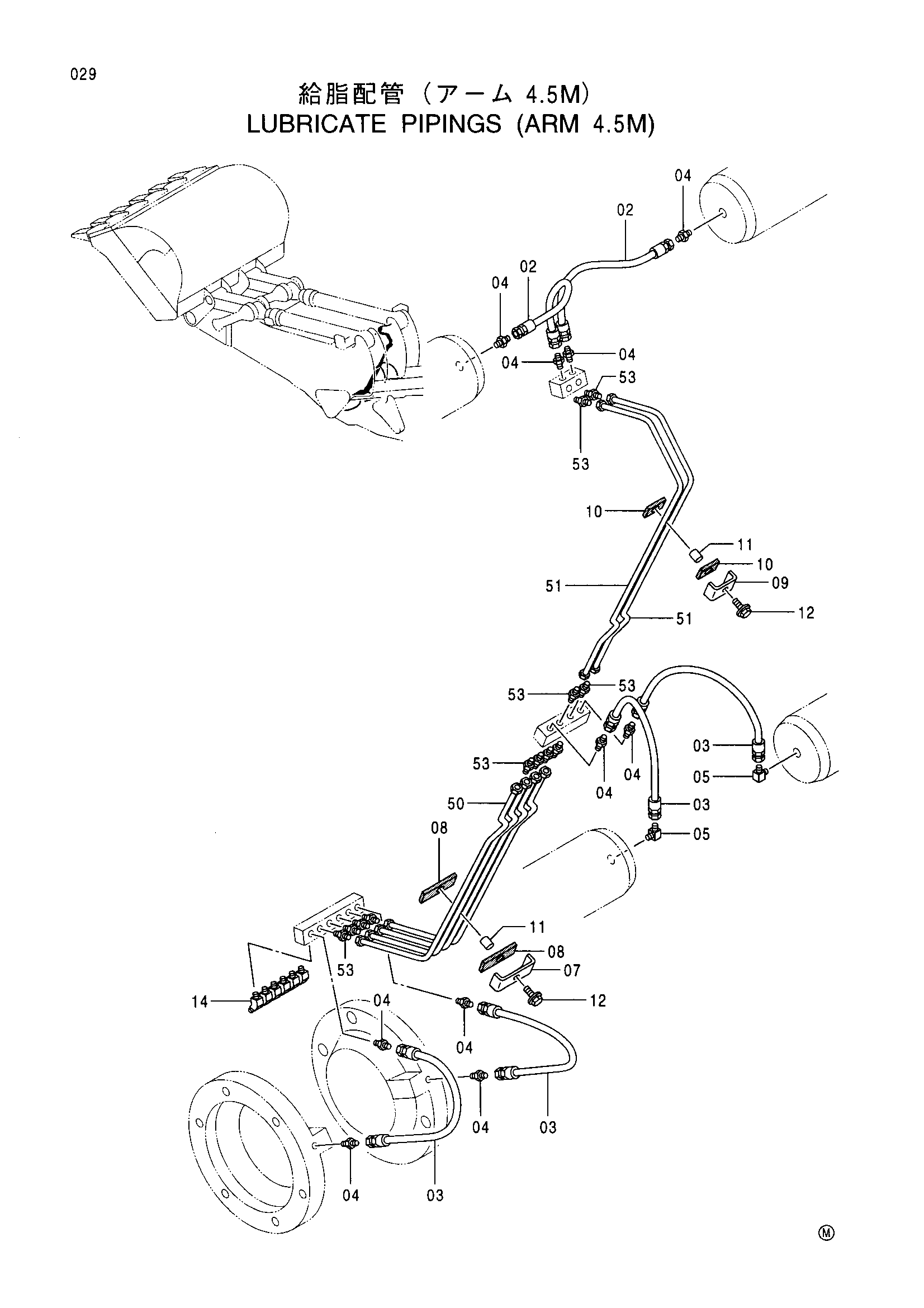

Заводская схема «Смазка трубопроводы (рукоять 4.5M)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4062815 | Шланг | 2 |
| 03 | 4107297 | Шланг | 4 |
| 04 | 94-1301 | Адаптер | 10 |
| 05 | 94-1401 | Угловой штуцер | 2 |
| 07 | 4302749 | Хомут | 1 |
| 08 | 4273721 | Резиновая прокладка | 2 |
| 09 | 4302748 | Хомут | 1 |
| 10 | 4269657 | Резиновая прокладка | 2 |
| 11 | 4302747 | Проставка | 2 |
| 12 | J011035 | Болт с шайбой | 2 |
| 14 | 94-1501 | Угловой штуцер | 6 |
| 50 | 4399814 | Трубка | 4 |
| 51 | 4399815 | Трубка | 2 |
| 53 | 4130169 | Штуцер трубки | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
