Основные гидролинии (5)<навесное оборудование> — HITACHI EX3500

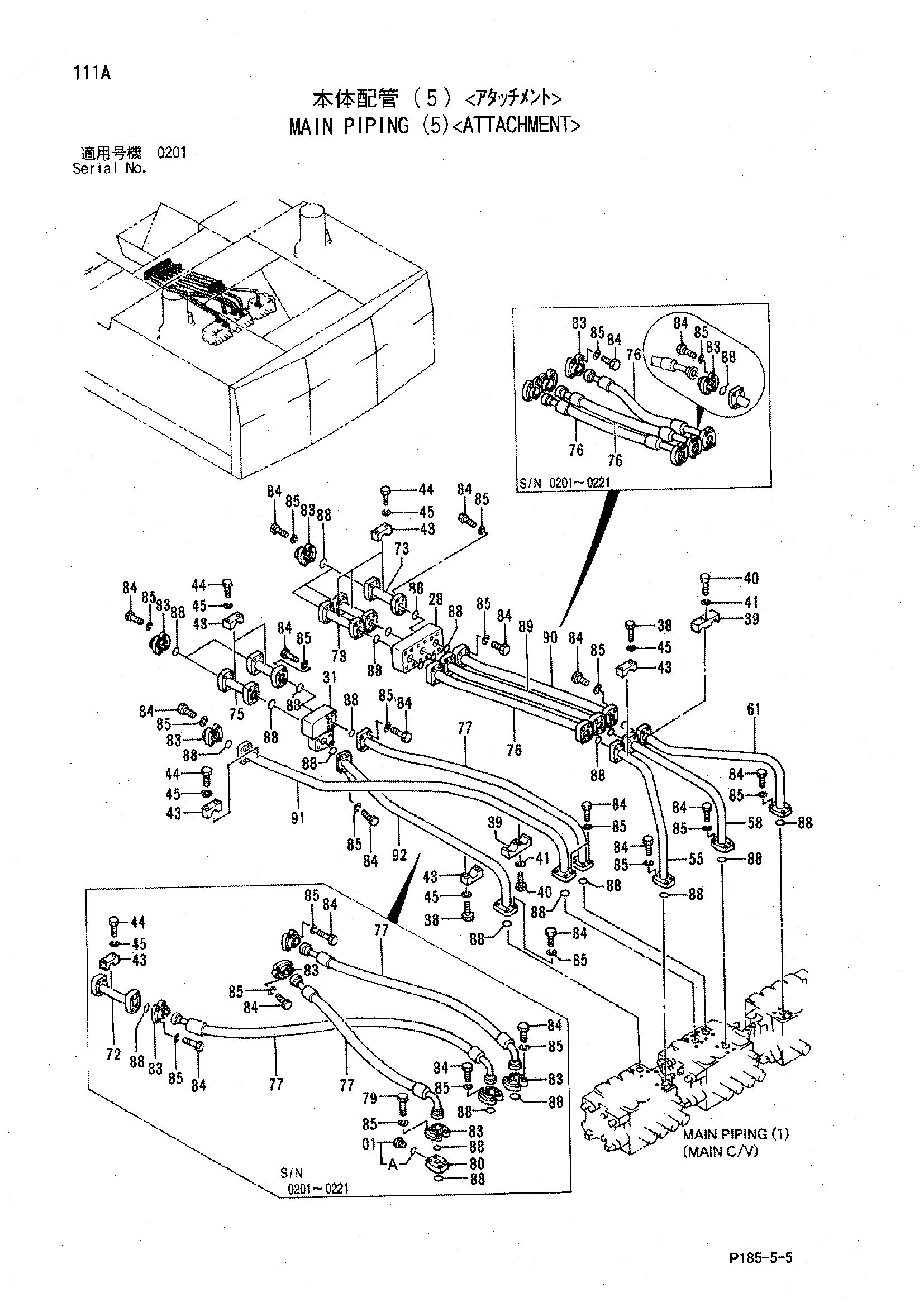

Заводская схема «Основные гидролинии (5)<навесное оборудование>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4093624 | Пробка | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4218691 | Блок | 1 |
| 31 | 4218692 | Блок | 1 |
| 38 | J901402 | Болт | 2 |
| 38 | J901402 | Болт | 4 |
| 39 | 4179429 | Хомут трубки | 1 |
| 39 | 4179429 | Хомут трубки | 2 |
| 40 | J901600 | Болт | 2 |
| 40 | J901600 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 2 |
| 41 | A590916 | Пружинная шайба | 4 |
| 43 | 4179431 замена: 4257715 | Хомут трубки | 7 |
| 43 | 4257715 | Хомут трубки | 7 |
| 43 | 4257715 | Хомут трубки | 8 |
| 44 | J901400 | Болт | 12 |
| 45 | A590914 | Пружинная шайба | 14 |
| 45 | A590914 | Пружинная шайба | 16 |
| 55 | 8036323 замена: 8063178 | Трубка | 1 |
| 55 | 8063178 | Трубка | 1 |
| 58 | 8036324 замена: 8063181 | Трубка | 1 |
| 58 | 8063181 | Трубка | 1 |
| 61 | 8036327 замена: 8063184 | Трубка | 1 |
| 61 | 8063184 | Трубка | 1 |
| 72 | 8041299 | Трубка | 1 |
| 73 | 8041301 замена: 8063190 | Трубка | 3 |
| 73 | 8063190 | Трубка | 3 |
| 75 | 8041300 замена: 8063189 | Трубка | 2 |
| 75 | 8063189 | Трубка | 2 |
| 76 | 4192051 замена: 4325457 | Шланг | 3 |
| 76 | 4325457 | Шланг | 3 |
| 76 | 8058427 замена: 8063197 | Трубка | 1 |
| 76 | 8063197 | Трубка | 1 |
| 77 | 4192052 замена: 4325458 | Шланг | 3 |
| 77 | 4325458 | Шланг | 3 |
| 77 | 7028059 замена: 7030378 | Трубка | 1 |
| 77 | 7030378 | Трубка | 1 |
| 79 | J912002 | Болт | 4 |
| 80 | 3037389 | Проставка | 1 |
| 83 | 4169565 | Разъёмный фланец | 36 |
| 83 | 4169565 | Разъёмный фланец | 12 |
| 84 | J912075 | Болт | 100 |
| 85 | A590920 | Пружинная шайба | 104 |
| 85 | A590920 | Пружинная шайба | 100 |
| 88 | 4292385 | Уплотнительное кольцо | 27 |
| 88 | 4292385 | Уплотнительное кольцо | 26 |
| 89 | 8058428 замена: 8063198 | Трубка | 1 |
| 89 | 8063198 | Трубка | 1 |
| 90 | 8058429 замена: 8063199 | Трубка | 1 |
| 90 | 8063199 | Трубка | 1 |
| 91 | 7028060 замена: 7030379 | Трубка | 1 |
| 91 | 7030379 | Трубка | 1 |
| 92 | 7028061 замена: 7030380 | Трубка | 1 |
| 92 | 7030380 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
