Механизм натяжения трубопроводы (T) — HITACHI EX3500

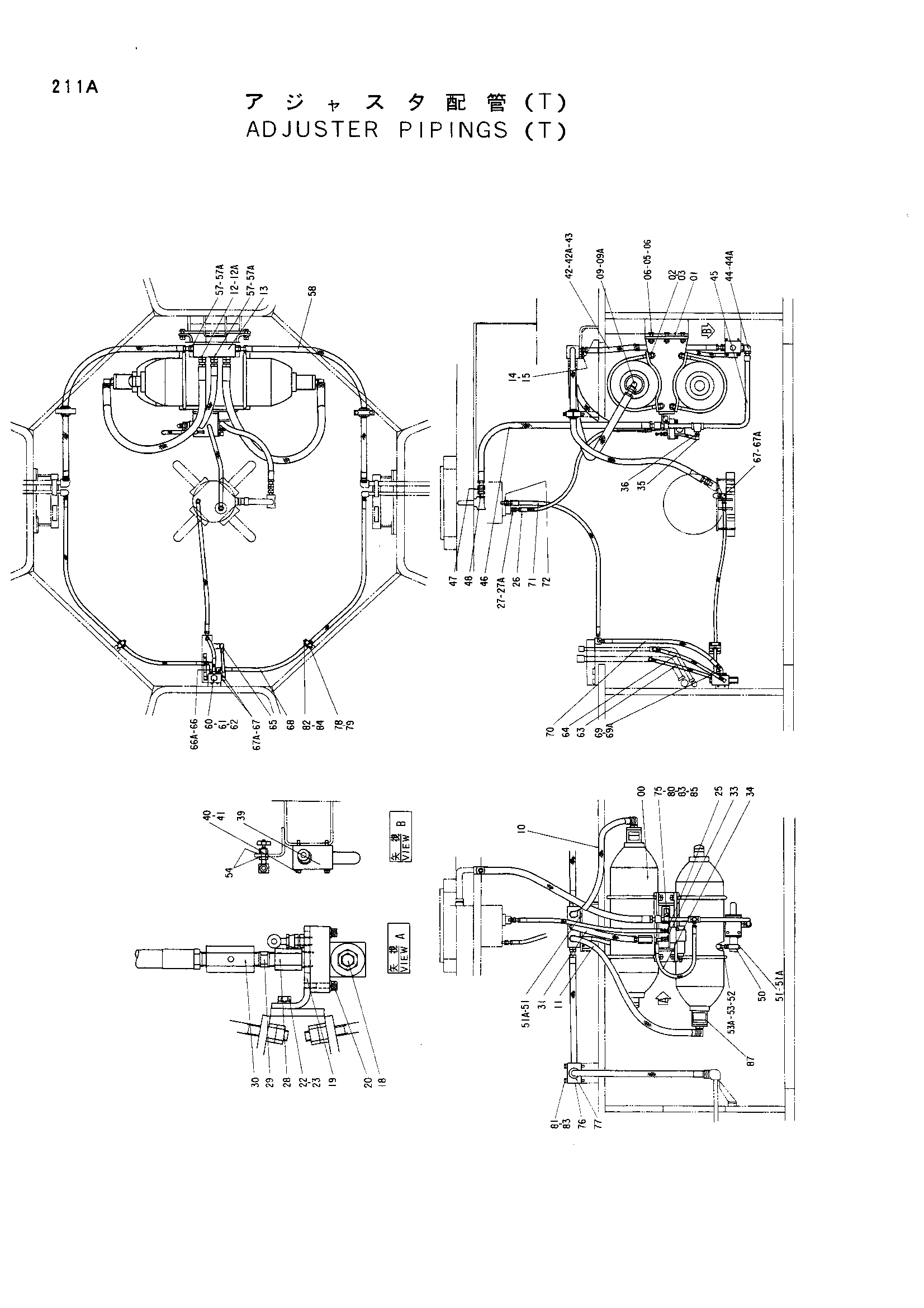

Заводская схема «Механизм натяжения трубопроводы (T)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186036 | Гидроаккумулятор | 2 |
| 01 | 7016977 | Кронштейн | 1 |
| 02 | 4189508 | U-образный болт | 4 |
| 03 | J950016 | Гайка | 16 |
| 04 | J901445 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J950014 | Гайка | 6 |
| 09 | 4065118 | Угловой штуцер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187399 | Шланг | 1 |
| 11 | 4188900 | Шланг | 1 |
| 12 | 4042033 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 3035455 | Коллектор | 1 |
| 14 | J901230 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 18 | 4189176 | Клапан | 1 |
| 19 | 4189321 | Кронштейн | 1 |
| 20 | M340840 | Болт с внутренним шестигранником | 2 |
| 22 | J901040 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 25 | 94-1602 | Переходник | 1 |
| 26 | 4197754 | Шланг | 1 |
| 27 | 4042031 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4038215 | Адаптер | 1 |
| 29 | 94-1703 | Адаптер | 1 |
| 30 | 9034570 | Обратный клапан | 1 |
| 31 | 4188902 | Шланг | 1 |
| 33 | 94-1301 | Адаптер | 1 |
| 34 | 4102503 | Шланг | 1 |
| 35 | 94-1401 | Угловой штуцер | 1 |
| 36 | 94-1601 | Переходник | 1 |
| 39 | 4189175 | Предохранительный клапан | 1 |
| 40 | J900875 | Болт | 4 |
| 41 | A590908 | Пружинная шайба | 4 |
| 42 | 4042032 | Адаптер | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4187397 | Шланг | 1 |
| 44 | 4037760 | Угловой штуцер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 8035658 | Трубка | 1 |
| 46 | 4159580 | Шланг | 1 |
| 47 | 94-1303 | Адаптер | 1 |
| 48 | 94-1603 | Переходник | 1 |
| 50 | 4199539 | Запорный клапан | 1 |
| 51 | 4093624 | Пробка | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4197753 | Шланг | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4042030 | Адаптер | 2 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A590120 | Шайба | 2 |
| 57 | 4042032 | Адаптер | 3 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4188903 | Шланг | 2 |
| 60 | 4186043 | Клапан | 1 |
| 61 | J901060 | Болт | 2 |
| 62 | A590910 | Пружинная шайба | 2 |
| 63 | 4141973 | Шланг | 1 |
| 64 | 4061873 | Шланг | 1 |
| 65 | 94-1401 | Угловой штуцер | 2 |
| 66 | 4173021 | Угловой штуцер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4112300 | Угловой штуцер | 5 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4108341 | Шланг | 2 |
| 69 | 4108100 | Угловой штуцер | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4065386 | Шланг | 1 |
| 71 | 4070349 | Шланг | 1 |
| 72 | 94-1301 | Адаптер | 1 |
| 75 | 4053594 | Хомут трубки | 1 |
| 76 | 4189932 | Хомут | 2 |
| 77 | 4192663 | Втулка | 2 |
| 78 | 4186040 | Хомут | 2 |
| 79 | 4186041 | Втулка | 2 |
| 80 | J901050 | Болт | 1 |
| 81 | J901090 | Болт | 4 |
| 82 | J900850 | Болт | 4 |
| 83 | A590910 | Пружинная шайба | 5 |
| 84 | A590908 | Пружинная шайба | 4 |
| 85 | J950010 | Гайка | 1 |
| 87 | 4193223 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
