Крышка (поручень) — HITACHI EX3500

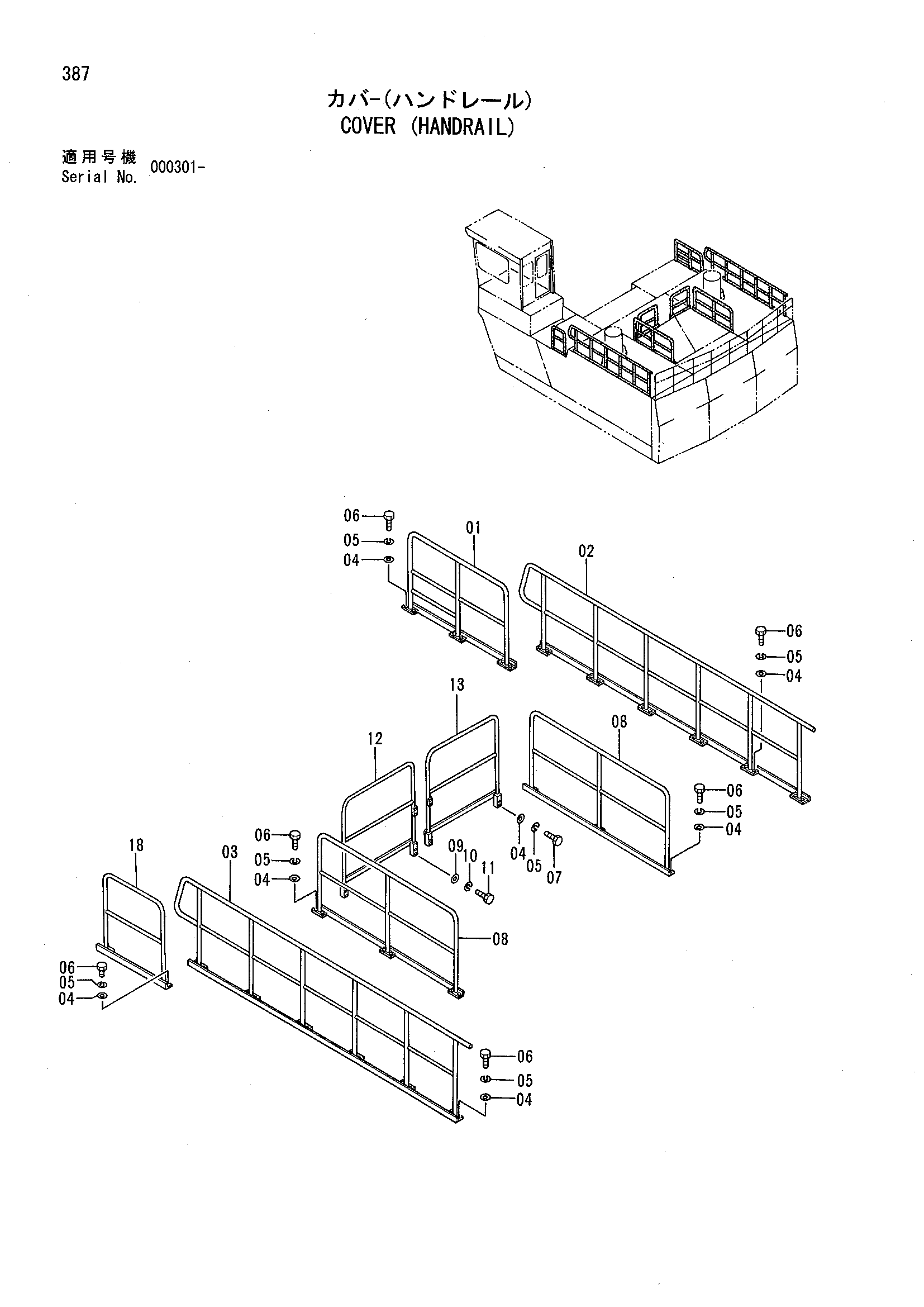

Заводская схема «Крышка (поручень)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8036032	Поручень	1
02	7017102	Поручень	1
03	7017103	Поручень	1
04	449490	Шайба	54
05	A590912	Пружинная шайба	54
06	J901235	Болт	46
07	J901270	Болт	8
08	8036529	Поручень	2
09	4086891	Шайба	20
10	A590912	Пружинная шайба	20
11	J901240	Болт	4
12	8055255	Поручень	1
13	8055256	Поручень	1
18	8065955	Поручень	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
