Воздушный трубопроводы — HITACHI EX3500

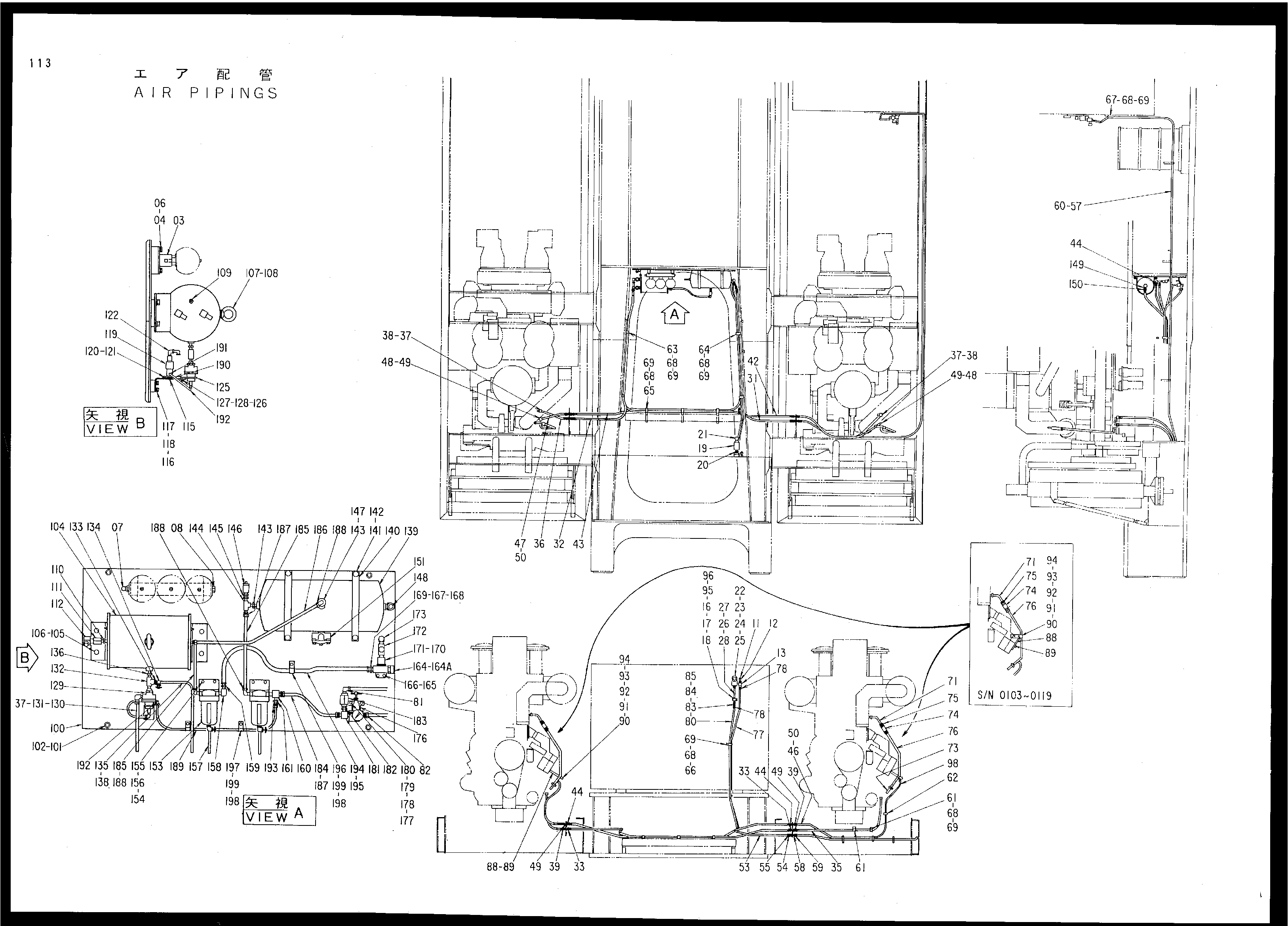

Заводская схема «Воздушный трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	8038506	Блок	1
04	J900825	Болт	4
04	J901030 замена: J900825	Болт	4
06	A590910	Пружинная шайба	4
07	4037761	Угловой штуцер	1
08	4092534	Пробка	1
11	94-0631	Угловой штуцер	1
12	94-1702	Адаптер	1
13	986953	Обратный клапан	1
16	4174329	Электромагнитный клапан	1
17	M430510	Винт	4
18	A590905	Пружинная шайба	4
19	4095355	Клапан (воздушный трубопроводы)<для детали: см. sep	1
20	94-1905	Адаптер	1
21	94-0635	Угловой штуцер	1
22	4187120	Фланец	1
23	A811040	Уплотнительное кольцо	1
24	J901240 замена: M341236	Болт	4
24	M341236	Болт с внутренним шестигранником	4
25	A590912	Пружинная шайба	4
26	4185576	Трубка	1
27	992312	Трубка разъём	1
28	4502673	Угловой штуцер	1
31	4192989	Воздушный шланг	1
32	4192991	Воздушный шланг	1
33	94-1304	Адаптер	2
35	4192990	Воздушный шланг	1
36	4192992	Воздушный шланг	1
37	4192944	Адаптер	2
37	4241881	Адаптер	2
38	94-1404	Угловой штуцер	2
39	94-1304	Адаптер	2
42	4192993	Резиновый шланг	1
43	4192995	Резиновый шланг	1
44	94-1302	Адаптер	4
46	4192994	Резиновый шланг	1
47	4192996	Резиновый шланг	1
48	4089531	Адаптер	2
49	49960	Шланг ниппель S	4
50	4514700	Зажим шланг	4
53	4192997	Резиновый шланг	1
54	94-1601	Переходник	1
55	94-1301	Адаптер	1
57	4192998	Резиновый шланг	1
58	94-1601	Переходник	1
59	486702	Ниппель шланг	1
60	4514700	Зажим шланг	1
61	4192035	Зажим	2
62	4190273	Зажим	1
63	4192034	Зажим	2
64	4190264	Зажим	2
65	4190266	Зажим	3
66	4190292	Зажим	2
67	4190253	Зажим	1
68	J901016	Болт	11
69	A590910	Пружинная шайба	11
71	9726036	Разъём	2
71	9735118	Разъём	2
73	4193100	Резиновый шланг	2
74	4193101	Резиновый шланг	2
75	4173031	Хомут шланга	14
76	3052160	Трубка	2
76	4193099	Трубка	2
76	4241882	Трубка	2
77	4195806	Трубка	1
78	4508492	Разъём	2
80	4195805	Трубка	1
81	4507085	Угловой штуцер	1
82	4508492	Разъём	1
83	94-1700	Адаптер	1
84	94-1600	Переходник	1
85	94-0685	Переходник S	1
88	4198257	Кронштейн	2
88	4275836	Кронштейн	2
89	A590108	Шайба	4
90	4198258	Хомут трубки	2
91	J900814	Болт	4
92	A590908	Пружинная шайба	4
93	M500807	Гайка	4
94	4215724	Стойка	2
95	4502673	Угловой штуцер	1
96	4185576	Трубка	1
98	4055311	Зажим	2
100	7017242	Панель	1
101	A590916	Пружинная шайба	4
102	J901628	Болт	4
104	8016127	Бак воздушный	1
105	A590910	Пружинная шайба	4
106	J901025	Болт	4
107	984219	Уплотнение шайба 20	1
108	4192017	Болт проушина	1
109	94-2022	Пробка	2
110	94-1702	Адаптер	2
111	94-0689	Переходник	2
112	94-1404	Угловой штуцер	2
115	4174335	Кронштейн	1
116	J900820	Болт	2
117	A590108	Шайба	2
118	A590908	Пружинная шайба	2
119	4174329	Электромагнитный клапан	1
120	M430508	Винт	4
121	A590905	Пружинная шайба	4
122	94-0645	Угловой штуцер	2
125	4177669	Кронштейн	1
126	J900614	Болт	2
127	A590106	Плоская шайба	2
128	A590906	Пружинная шайба	2
129	4174330	Клапан	1
130	4055650	Адаптер	1
131	4176969	Виниловый шланг	1
132	94-0660	Тройник	1
133	94-1600	Переходник	1
134	4088347	Клапан	1
135	4176968	Виниловый шланг	1
136	94-1701	Адаптер	1
137	94-0630	Угловой штуцер	1
138	4055311	Зажим	1
139	4504228	Бак воздушный	1
140	4504232	Хомут	2
141	A590912	Пружинная шайба	4
142	J950012	Гайка	4
143	94-1902	Адаптер	2
144	J70483	Тройник	1
145	94-1601	Переходник	1
146	986952	Клапан защитный	1
147	986953	Обратный клапан	1
148	94-0632	Угловой штуцер	1
149	94-1608	Переходник	1
150	94-1301	Адаптер	1
151	969205	Клапан	1
153	4158200	Фильтр воздушный<для детали см. отдельный pag	2
154	J900614	Болт	4
155	A590106	Плоская шайба	4
156	A590906	Пружинная шайба	4
157	4159073	Виниловый шланг	2
158	94-0631	Угловой штуцер	1
159	49960	Шланг ниппель S	1
160	4119005 замена: 4303782	Тройник	1
160	4303782	Тройник	1
161	94-1601	Переходник	1
164	4125684	Регулятор	1
164A	4125693	Элемент	1
165	J900814	Болт	2
166	A590908	Пружинная шайба	2
167	984225	Манжета	1
168	487027	Втулка	1
169	971303	Гайка втулка	1
170	499820	Адаптер	1
171	984219	Уплотнение шайба 20	1
172	94-0661	Тройник	1
173	94-0631	Угловой штуцер	1
176	4198244	Регулятор воздушный<для детали см. отдельный	1
177	J900620	Болт	2
178	A590906	Пружинная шайба	2
179	A590106	Плоская шайба	2
180	M500605	Гайка	2
181	4119005 замена: 4303782	Тройник	1
181	4303782	Тройник	1
182	94-1702	Адаптер	1
183	986953	Обратный клапан	1
184	4192697	Трубка	1
185	4192698	Трубка	2
186	4192699	Трубка	1
187	4508492	Разъём	4
188	4507085	Угловой штуцер	4
189	4192696	Трубка	1
190	4170023	Трубка	1
191	4502672	Разъём	1
192	4502673	Угловой штуцер	2
193	992313	Разъём	1
194	4192700	Резиновый шланг	1
195	4514700	Зажим шланг	2
196	4190262	Зажим	1
197	4190276	Зажим	2
198	J901016	Болт	3
199	A590910	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
