Глушитель — HITACHI EX3500

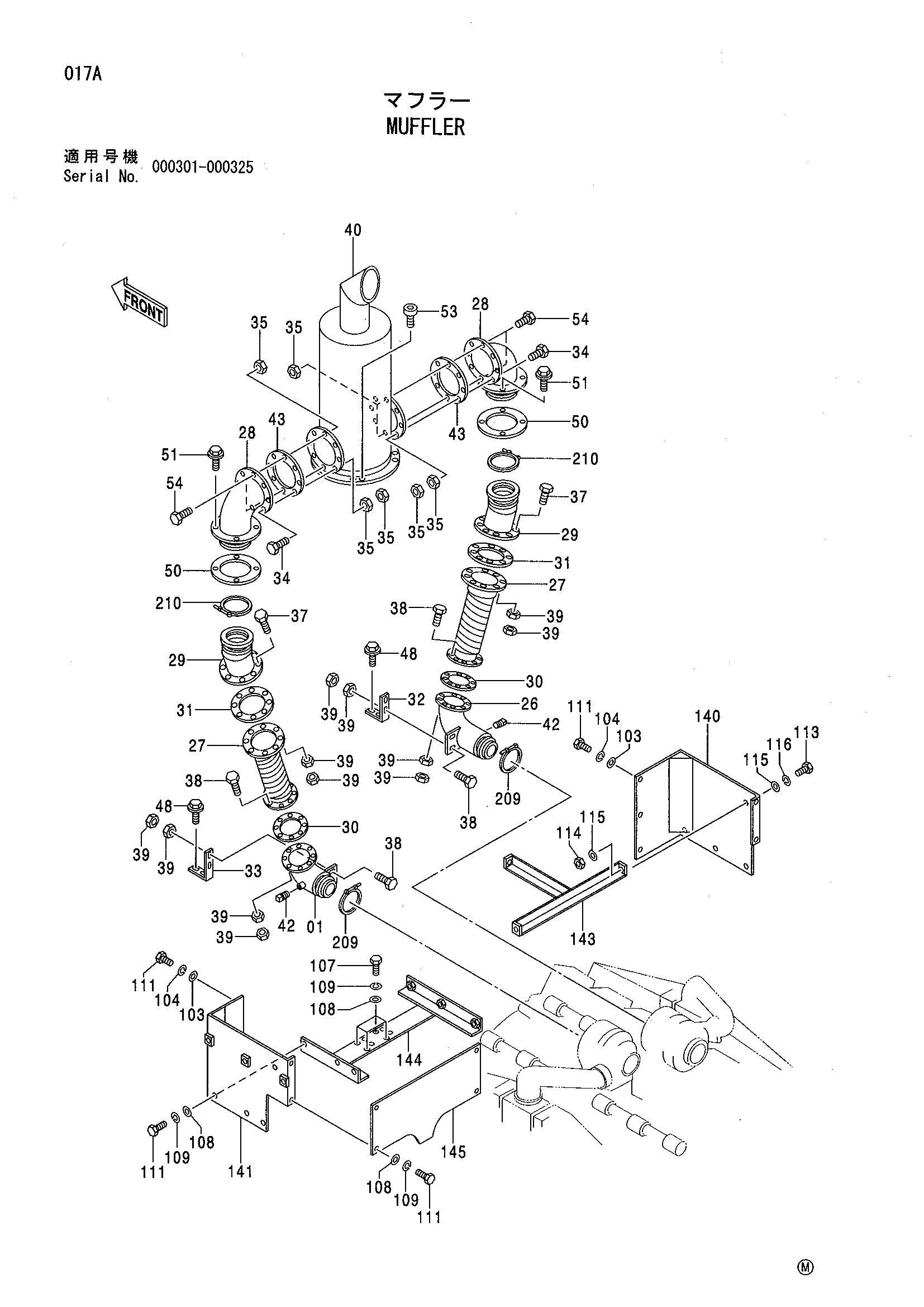

Заводская схема «Глушитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7031912	Трубка	1
26	7031913	Трубка	1
27	4348850	Трубка	2
28	8066490	Трубка	2
29	8066491	Трубка	2
30	4348847	Прокладка	2
31	4348845	Прокладка	2
32	4372067	Кронштейн	1
33	4372068	Кронштейн	1
34	J901450	Болт	12
35	M520014	Гайка	28
37	J901045	Болт	16
38	J901040	Болт	20
39	M520010	Гайка	72
40	4371535	Глушитель	1
42	94-2022	Пробка	2
43	4371670	Прокладка	2
48	J021030	Болт с шайбой	4
50	4372160	Прокладка	2
51	J021230	Болт с шайбой	8
53	M341436	Болт с внутренним шестигранником	8
54	J901440	Болт	4
103	J217083	Шайба	6
104	A590910	Пружинная шайба	6
107	J901030	Болт	4
108	J217083	Шайба	14
109	A590910	Пружинная шайба	14
111	J901025	Болт	16
113	J901030	Болт	3
114	J950010	Гайка	3
115	J217083	Шайба	6
116	A590910	Пружинная шайба	3
140	7031969 замена: 7035022	Крышка	1
140	7031969 замена: 6017556	Крышка	1
140	7031969 замена: 8073078	Крышка	1
140	7031969 замена: 7035021	Крышка	1
140	7031969 замена: 8073140	Крышка	1
140	7031969 замена: 8073077	Крышка	1
140	7031969 замена: 8073130	Крышка	1
140	7031969 замена: J011025	Крышка	1
140	7031969 замена: J011030	Крышка	1
140	7031969 замена: J217083	Крышка	1
141	7031970 замена: 7035021	Крышка	1
141	7031970 замена: 6017556	Крышка	1
141	7031970 замена: 8073078	Крышка	1
141	7031970 замена: 7035022	Крышка	1
141	7031970 замена: 8073140	Крышка	1
141	7031970 замена: 8073077	Крышка	1
141	7031970 замена: 8073130	Крышка	1
141	7031970 замена: J011025	Крышка	1
141	7031970 замена: J011030	Крышка	1
141	7031970 замена: J217083	Крышка	1
143	8066580 замена: 8073140	Кронштейн	1
143	8066580 замена: 6017556	Кронштейн	1
143	8066580 замена: 8073078	Кронштейн	1
143	8066580 замена: 7035022	Кронштейн	1
143	8066580 замена: 7035021	Кронштейн	1
143	8066580 замена: 8073077	Кронштейн	1
143	8066580 замена: 8073130	Кронштейн	1
143	8066580 замена: J011025	Кронштейн	1
143	8066580 замена: J011030	Кронштейн	1
143	8066580 замена: J217083	Кронштейн	1
144	8066581	Кронштейн	1
145	3076460 замена: 8073077	Крышка	1
145	3076460 замена: 6017556	Крышка	1
145	3076460 замена: 8073078	Крышка	1
145	3076460 замена: 7035022	Крышка	1
145	3076460 замена: 7035021	Крышка	1
145	3076460 замена: 8073140	Крышка	1
145	3076460 замена: 8073130	Крышка	1
145	3076460 замена: J011025	Крышка	1
145	3076460 замена: J011030	Крышка	1
145	3076460 замена: J217083	Крышка	1
209	4085071	Лента	2
210	4372190	Лента	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
