Крышка (центральный) — HITACHI EX3500

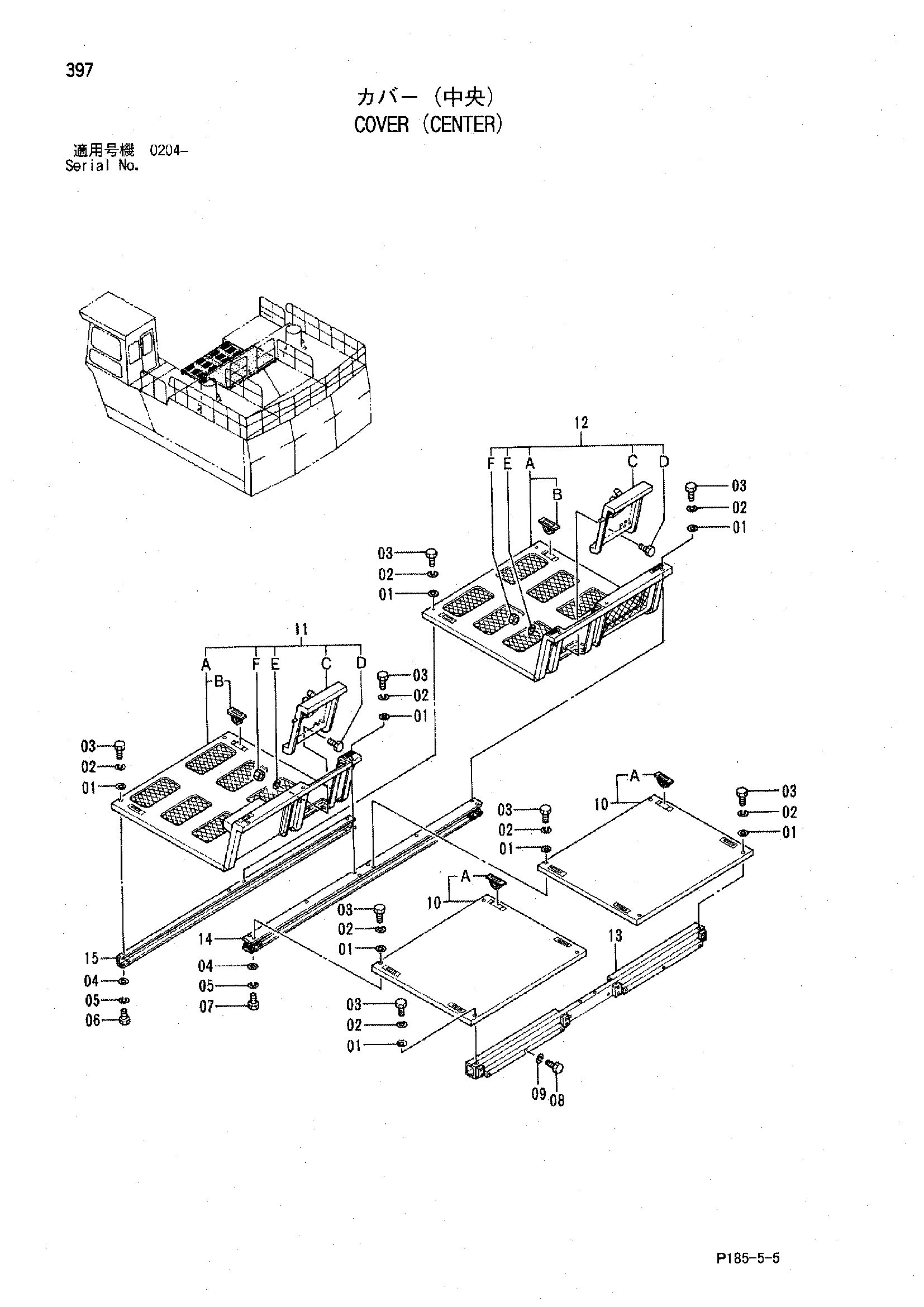

Заводская схема «Крышка (центральный)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 449490 | Шайба | 18 |
| 02 | A590912 | Пружинная шайба | 18 |
| 03 | J901270 | Болт | 18 |
| 04 | 4086891 | Шайба | 12 |
| 05 | A590912 | Пружинная шайба | 12 |
| 06 | J901235 | Болт | 12 |
| 07 | J901240 | Болт | 4 |
| 08 | J901216 | Болт | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 10 | 7025672 | Панель | 2 |
| 10A | 4232190 | Рукоятка | 4 |
| 11 | 9114535 | Панель в сборе | 1 |
| 11A | 6012641 | Панель | 1 |
| 11B | 4297140 | Рукоятка | 4 |
| 11C | 7025678 | Дверь | 1 |
| 11D | J900816 | Болт | 4 |
| 11E | A590908 | Пружинная шайба | 4 |
| 11F | M500807 | Гайка | 4 |
| 12 | 9114536 | Панель в сборе | 1 |
| 12A | 6012642 | Панель | 1 |
| 12B | 4297140 | Рукоятка | 4 |
| 12C | 7025678 | Дверь | 1 |
| 12D | J900816 | Болт | 4 |
| 12E | A590908 | Пружинная шайба | 4 |
| 12F | M500807 | Гайка | 4 |
| 13 | 8053508 | Балка | 1 |
| 14 | 8053509 | Балка | 1 |
| 15 | 3060813 | Балка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
