Электрооборудование (1) — HITACHI EX3500

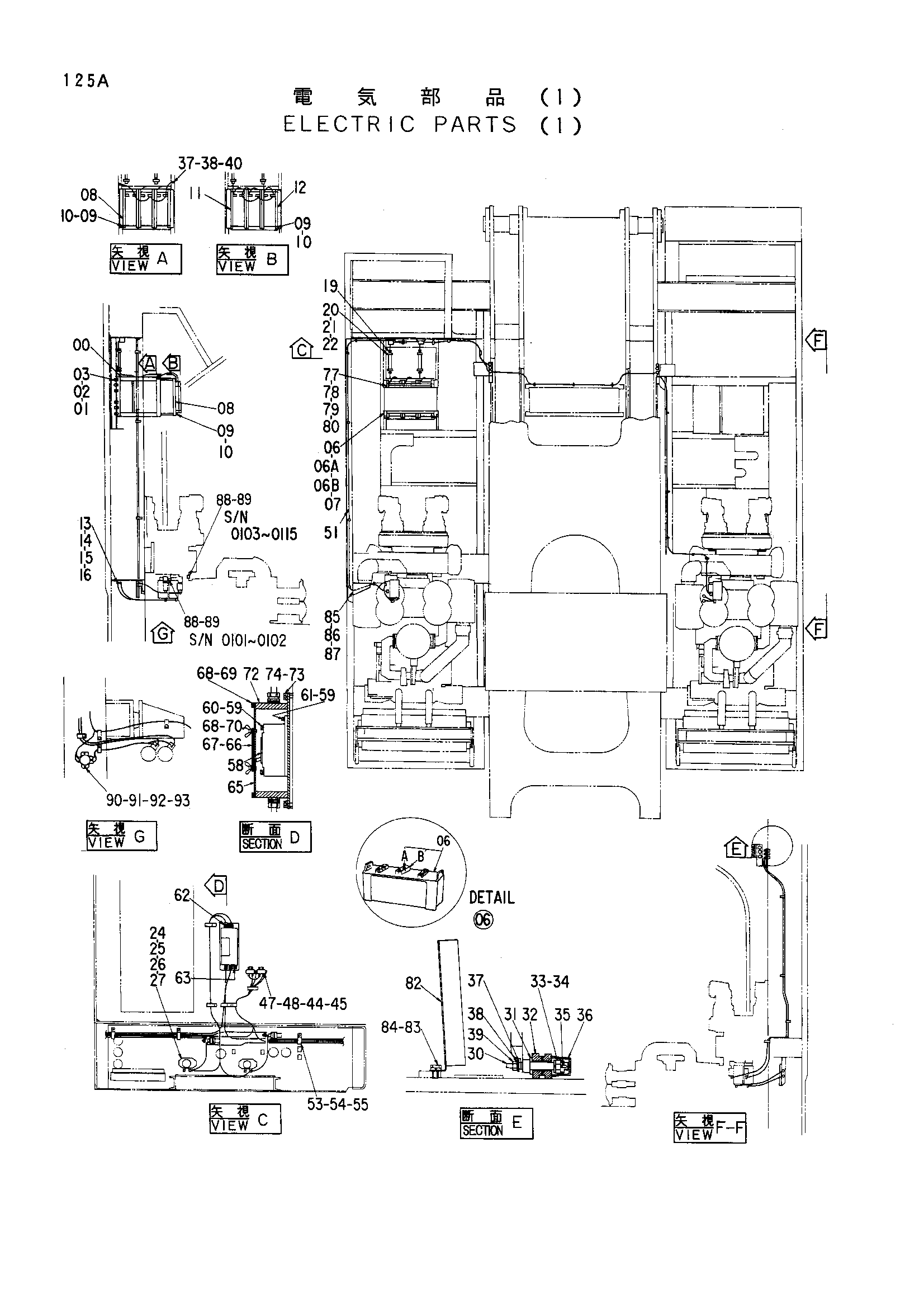

Заводская схема «Электрооборудование (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7016864	Опора	1
01	J901230	Болт	8
01	J901230	Болт	12
02	4086891	Шайба	8
02	4086891	Шайба	12
03	A590912	Пружинная шайба	8
03	A590912	Пружинная шайба	12
06	4192421 замена: 4264388	Аккумулятор	6
06	4264388	Аккумулятор	6
06A	4264390	Колпачок	6
06B	4264389	Крышка	3
07	4155248	Воод	6
08	4060592	Держатель	10
09	4060593	Болт	24
10	A590106	Плоская шайба	24
11	9727816	Держатель	1
12	9727816	Держатель	1
12	9727818	Держатель	1
13	J900820	Болт	4
14	A590108	Шайба	10
15	A590908	Пружинная шайба	6
16	M500807	Гайка	6
19	4192431	Трубка	2
20	4189192	Хомут трубки	4
21	J900612	Болт	8
22	A590906	Пружинная шайба	8
24	4031771	Реле аккумулятор	2
25	J900828	Болт	4
26	A590108	Шайба	4
27	A590908	Пружинная шайба	4
30	4155144 замена: 4188186	Болт	8
30	4155144 замена: J950010	Болт	8
30	4188186	Болт	8
31	4114405	Шайба	16
32	4155145	Втулка	16
33	A590916	Пружинная шайба	8
34	M631619	Корончатая гайка	8
35	A764028	Шплинт	8
36	4158607	Колпачок	8
37	A590110	Шайба	10
38	A590910	Пружинная шайба	10
39	J950010	Гайка	8
39	M501008	Гайка	8
40	J950010	Гайка	2
44	A590906	Пружинная шайба	4
45	A590106	Плоская шайба	4
47	4086848	Реле защитный	2
48	M430610	Винт	4
51	4192463	Жгут проводов провод (1)<для детали: см. сепара	1
53	4190266	Зажим	20
54	J901018	Болт	20
55	A590910	Пружинная шайба	20
58	4200382	Выключатель гидромолот	1
59	A590904	Пружинная шайба	3
60	M430430	Винт	2
61	M430406	Винт	1
62	4200385	Разъём	4
63	4200384	Разъём	1
65	4200623	Крышка	1
66	4200622	Манжета	1
67	4200624	Крышка	1
68	A590908	Пружинная шайба	6
69	J900816	Болт	4
70	M360816	Болт винг	2
72	8038073	Короб	1
73	J901020	Болт	4
74	A590910	Пружинная шайба	4
77	7019169	Коер	1
77	9728562	Крышка	1
78	J901020	Болт	2
78	J901025	Болт	4
79	A590910	Пружинная шайба	2
79	A590910	Пружинная шайба	4
80	J217083	Шайба	4
82	3038499	Крышка	2
83	J901016	Болт	4
84	A590910	Пружинная шайба	4
85	8038156	Крышка	1
86	J901018	Болт	2
87	A590910	Пружинная шайба	2
88	4221048	Реле стартер	2
89	4225865	Амортизатор	4
90	J900828	Болт	4
91	A590108	Шайба	4
92	A590908	Пружинная шайба	4
93	4031771	Реле стартер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
