Рама — HITACHI EX3500

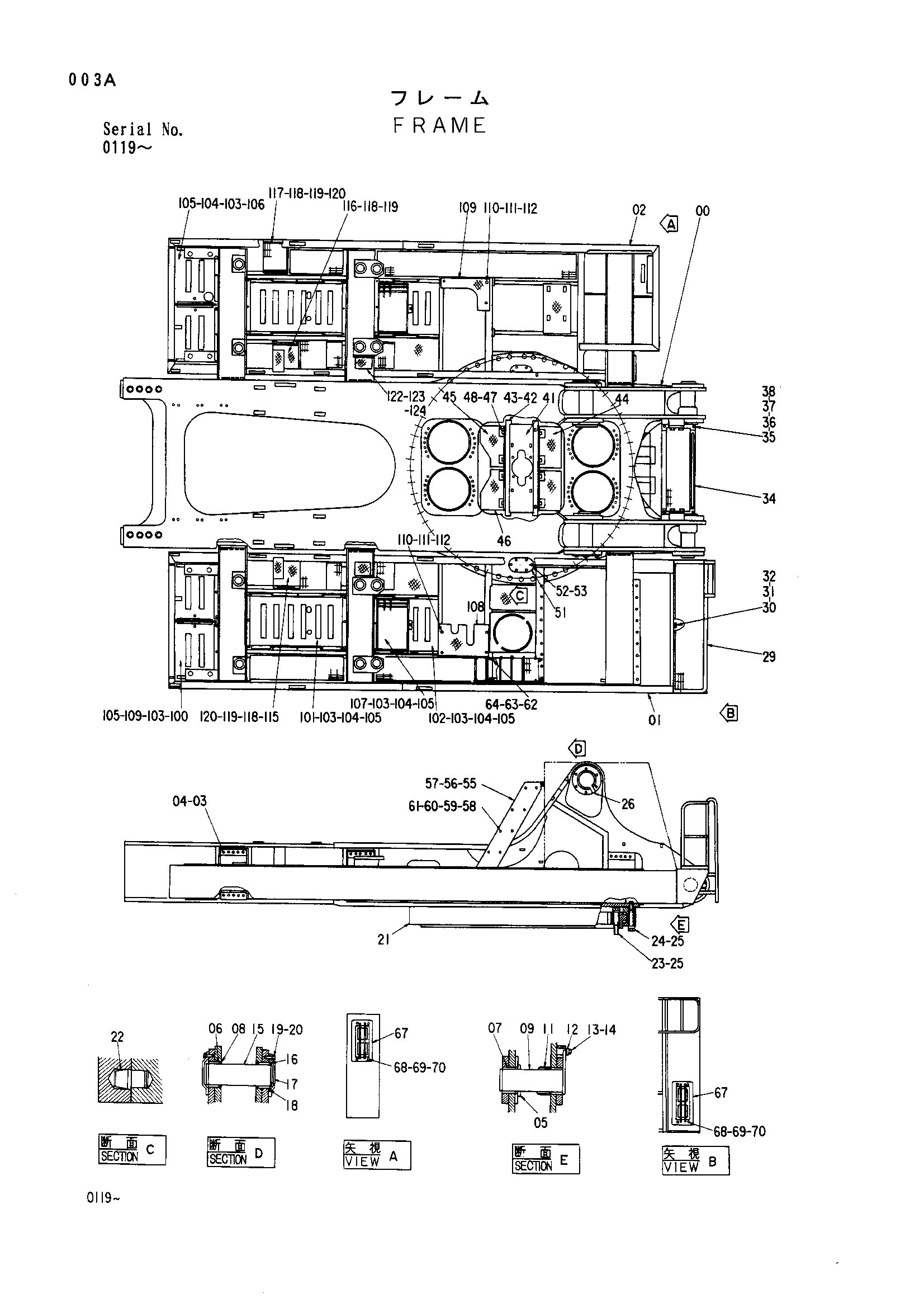

Заводская схема «Рама» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001951	Рама основной	1
01	5001930	Платформа	1
02	5001931	Платформа	1
03	J833300	Болт	60
04	4083438	Шайба	60
05	4204297	Проставка	2
06	4201150	Втулка	4
07	4193447	Втулка	4
08	4194029	Пылезащитное уплотнение	4
09	8036660	Палец	2
11	4194054	Проставка	2
12	9726721	Пластина	2
13	J912455	Болт	4
14	A590924	Пружинная шайба	4
15	3036471	Палец	2
16	4194038	Пластина	2
17	3036470	Крышка	4
18	A811300	Уплотнительное кольцо	4
19	J912055	Болт	24
20	A590920	Пружинная шайба	24
21	4185487 замена: 4303819	Подшипник. свингкиркл	1
21	4185487 замена: 4303820	Подшипник. свингкиркл	1
21	4185487 замена: 4304817	Подшипник. свингкиркл	1
21	4304817	Подшипник. свингкиркл	1
22	4185488	Установочный штифт	2
23	4187300	Болт	60
23	4303819	Болт	60
24	4187301	Болт	60
24	4303820	Болт	60
25	4187302	Шайба	120
26	94-2022	Пробка	2
29	6007973	Ступень	1
30	J901230	Болт	6
31	4086891	Шайба	6
32	A590912	Пружинная шайба	6
34	7017193	Ступень	1
35	J901240	Болт	4
36	A590112	Шайба	8
37	A590912	Пружинная шайба	4
38	J950012	Гайка	4
41	7016938	Опора	1
42	J912000	Болт	4
43	A590920	Пружинная шайба	4
44	7016937	Ступень	2
45	7016935	Ступень	1
46	7016936	Ступень	1
47	J901230	Болт	8
48	A590912	Пружинная шайба	8
51	4193705	Крышка	2
52	J901020	Болт	12
53	A590910	Пружинная шайба	12
55	2023297	Лестница	1
56	2023298	Лестница	1
57	4193704	Ступень	5
58	J901030	Болт	20
59	A590910	Пружинная шайба	20
60	J950010	Гайка	20
61	A590110	Шайба	20
62	J901225	Болт	4
63	A590912	Пружинная шайба	4
64	4086891	Шайба	4
67	7016686	Защитный кожух	2
68	J901025	Болт	8
69	A590110	Шайба	8
70	A590910	Пружинная шайба	8
100	3036427	Крышка RD	3
101	3036428	Крышка	2
102	3039516	Крышка	2
103	J901225	Болт	74
104	449490	Шайба	74
105	A590912	Пружинная шайба	74
106	3038920	Крышка	1
107	8039725	Крышка	2
108	4193718	Крышка	1
109	4193719	Крышка	1
110	J901225	Болт	7
111	A590112	Шайба	7
112	A590912	Пружинная шайба	7
115	7017390	Ступень	1
116	7017391	Ступень	1
117	7017392	Ступень	1
118	J901225	Болт	12
119	A590912	Пружинная шайба	12
120	A590112	Шайба	12
122	8038579	Ступень	2
123	J901230	Болт	4
124	A590912	Пружинная шайба	4
