Стрела 9.6M — HITACHI EX3500

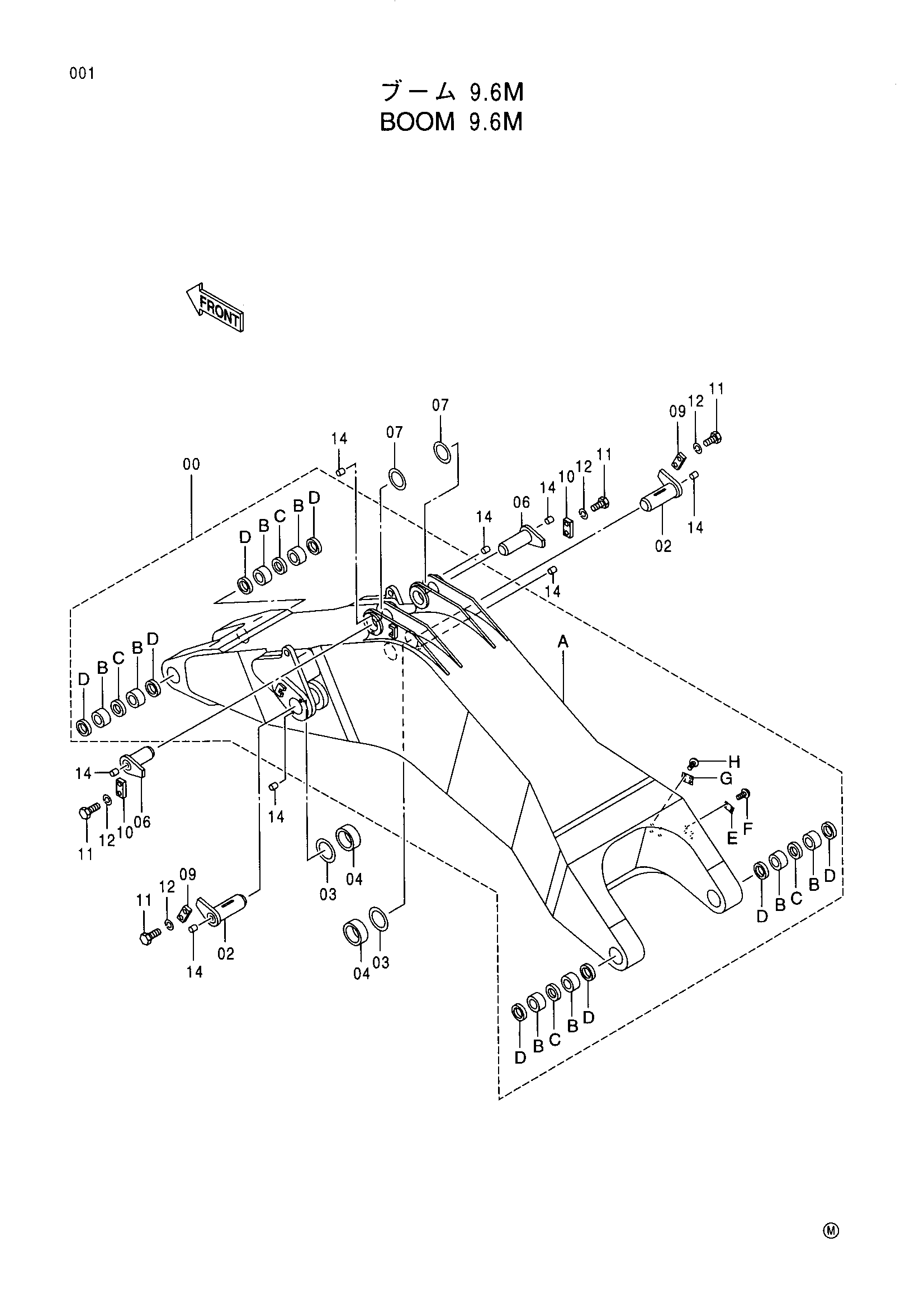

Заводская схема «Стрела 9.6M» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9168226 | Стрела 9.6M | 1 |
| 00A | 5005821 | Стрела | 1 |
| 00B | 4193394 | Втулка | 8 |
| 00C | 4194051 | Проставка | 4 |
| 00D | 4194029 | Пылезащитное уплотнение | 8 |
| 00E | 4222971 | Информационная табличка | 1 |
| 00F | M492564 | Приводной винт | 4 |
| 00G | 3069424 | Информационная табличка | 1 |
| 00H | M492964 | Приводной винт | 4 |
| 02 | 8036661 | Палец | 2 |
| 03 | 4204297 | Проставка | 2 |
| 04 | 4194052 | Проставка | 2 |
| 06 | 8043109 | Палец | 2 |
| 07 | 4195377 | Пластина | 2 |
| 09 | 9726226 | Пластина | 2 |
| 10 | 4192930 | Пластина | 2 |
| 11 | J932455 | Болт | 8 |
| 12 | A590924 | Пружинная шайба | 8 |
| 14 | 425176 | Пробка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
