Масляный радиатор трубопроводы — HITACHI EX3500

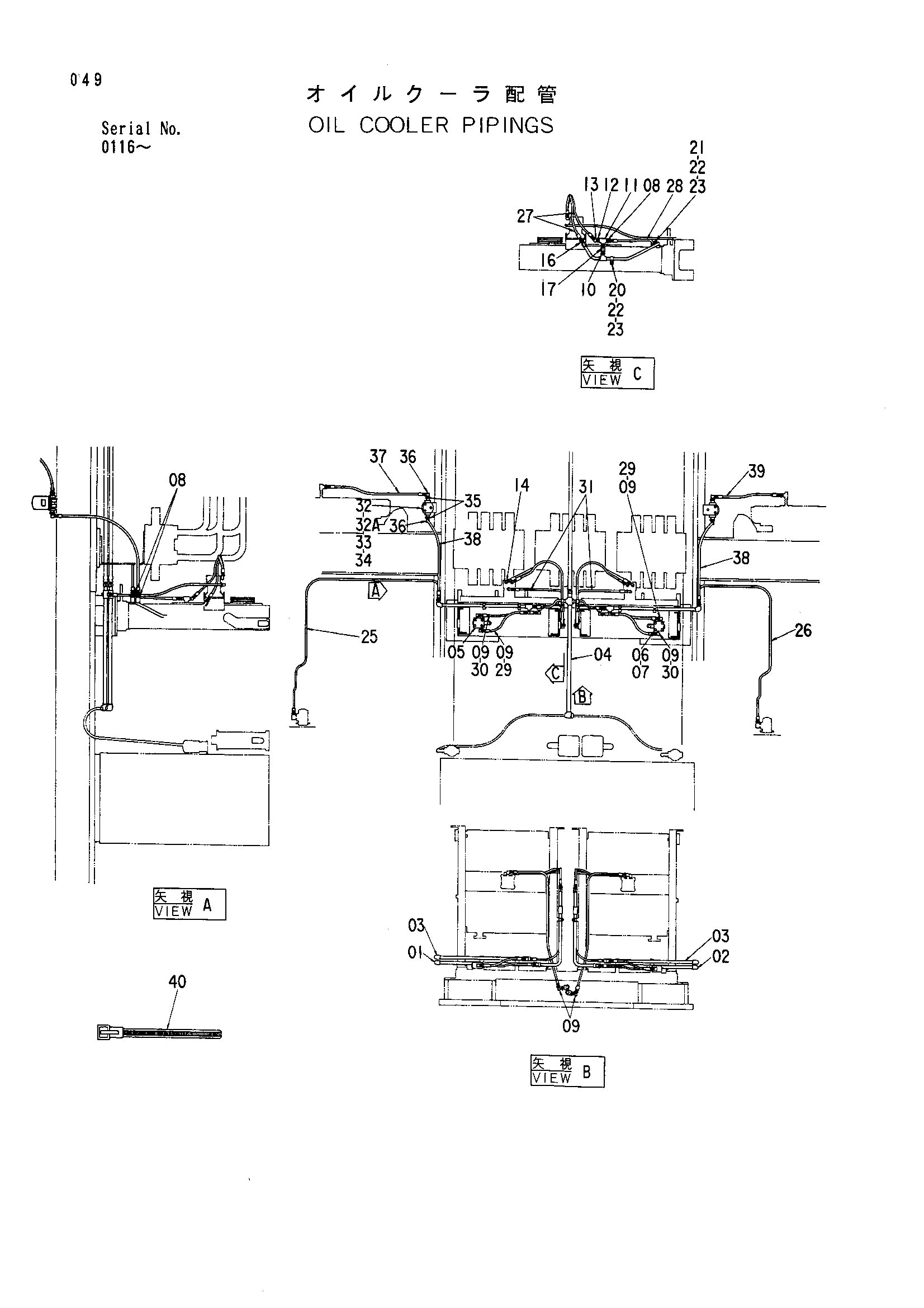

Заводская схема «Масляный радиатор трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8049795 | Трубка | 1 |
| 02 | 8049794 | Трубка | 1 |
| 03 | 8049793 | Трубка | 2 |
| 04 | 8049749 | Трубка | 2 |
| 05 | 4268109 | Предохранительный клапан | 2 |
| 06 | J900870 | Болт | 8 |
| 07 | A590908 | Пружинная шайба | 8 |
| 08 | 94-1304 | Адаптер | 6 |
| 09 | 94-1403 | Угловой штуцер | 10 |
| 10 | 94-1704 | Адаптер | 4 |
| 11 | 94-0663 | Тройник | 2 |
| 12 | 94-1603 | Переходник | 4 |
| 13 | 94-1503 | Угловой штуцер | 2 |
| 14 | 4037760 | Угловой штуцер | 6 |
| 16 | 94-1303 | Адаптер | 2 |
| 17 | 4163094 | Обратный клапан | 2 |
| 20 | 4053595 | Хомут трубки | 2 |
| 21 | 4053596 | Хомут трубки | 4 |
| 22 | J901255 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 6 |
| 25 | 4268191 | Шланг | 1 |
| 26 | 4268129 | Шланг | 1 |
| 27 | 4065938 | Шланг | 4 |
| 28 | 4154682 | Шланг | 2 |
| 29 | 4158141 | Шланг | 2 |
| 30 | 4034033 | Шланг | 2 |
| 31 | 4157663 | Шланг | 2 |
| 32 | 4185283 | Фильтр | 2 |
| 32A | 4205684 | Картридж | 1 |
| 33 | J901225 | Болт | 6 |
| 34 | A590912 | Пружинная шайба | 6 |
| 35 | 94-1611 | Переходник | 4 |
| 36 | 94-1404 | Угловой штуцер | 4 |
| 37 | 4157681 | Шланг | 1 |
| 38 | 4140818 | Шланг | 2 |
| 39 | 4089677 | Шланг | 1 |
| 40 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
