HCM-1 (рукоять) — HITACHI EX3500

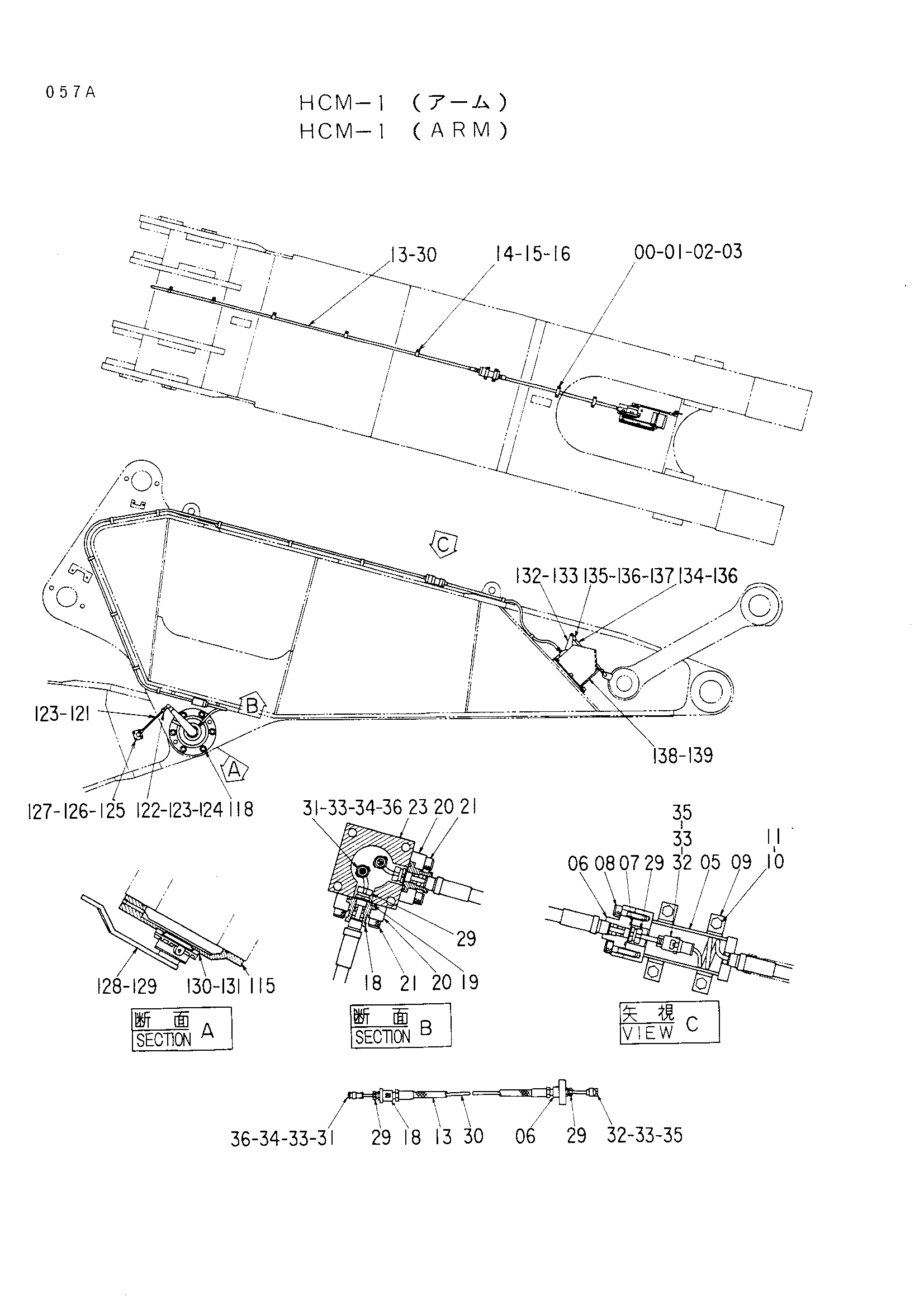

Заводская схема «HCM-1 (рукоять)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4213212	Хомут шланга	2
01	A590112	Плоская шайба	4
02	J901225	Болт	4
03	A590912	Пружинная шайба	4
05	8040098	Трубка	1
06	4211424	Адаптер	1
07	985098	Уплотнительное кольцо	1
08	4159727	Болт с внутренним шестигранником	4
09	4053865	Хомут трубки	2
10	J901016	Болт	4
11	A590910	Пружинная шайба	4
13	4247597	Шланг	1
14	4190274	Зажим	10
15	J901216	Болт	10
16	A590912	Пружинная шайба	10
18	4204458	Адаптер	2
19	985098	Уплотнительное кольцо	2
20	4085560	Разъёмный фланец	4
21	4159727	Болт с внутренним шестигранником	8
23	3048015	Блок	1
29	4204459	Разъём	2
30	4248584	Трос щиток	1
31	4156223	Колпачок	1
32	4156224	Пробка	1
33	4156227	Колпачок	2
34	4156228	Уплотнительное кольцо	1
35	4156226	Палец	4
36	4156225	Палец	4
115	3038636	Крышка	1
118	4018545	Шайба	6
121	4189354	Шток	1
122	4056020	Шарнир	2
123	M501207	Гайка	3
124	A590912	Пружинная шайба	1
125	9733204	Шток	1
126	J901022	Болт	4
127	A590910	Пружинная шайба	4
128	9089108	Датчик угол (рукоять)	1
129	4162925	Болт с внутренним шестигранником	4
130	4189080	Крышка	1
131	A811105	Уплотнительное кольцо	1
132	9089109	Датчик угол (ковш)	1
133	4159724	Болт с внутренним шестигранником	4
134	3034160	Шток	1
135	4056020	Шарнир	2
136	J952012	Гайка	4
137	A590912	Пружинная шайба	2
138	7016389	Крышка	1
139	4167158	Болт с внутренним шестигранником	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
