Стрела 10.0M в сборе — HITACHI EX3500

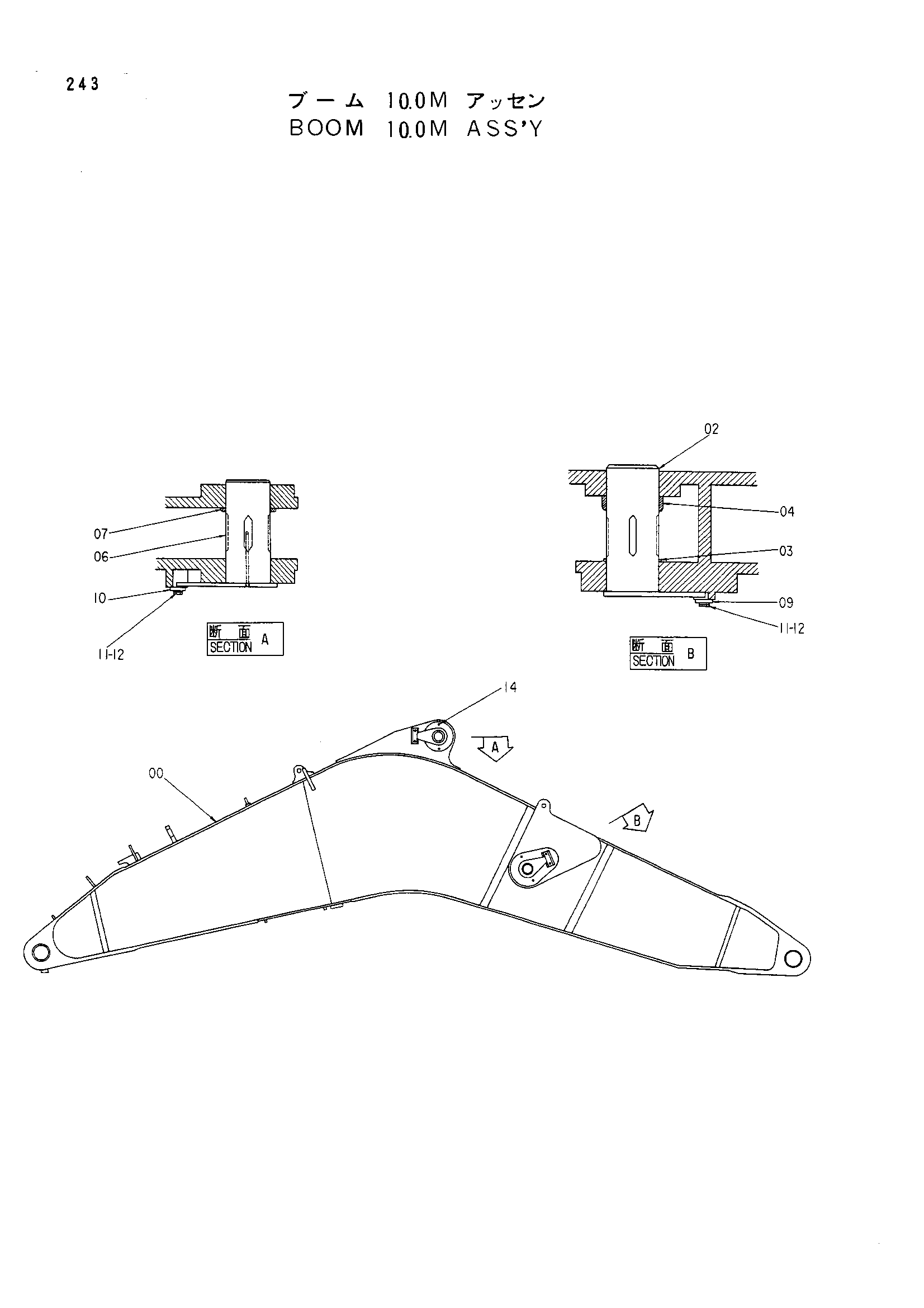

Заводская схема «Стрела 10.0M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9082581	Стрела 10.0M<для детали: см. отдельный pag	1
02	8036661	Палец	2
03	4204297	Проставка	2
04	4194052	Проставка	2
06	8043109	Палец	2
07	4195377	Пластина	2
09	9726226	Пластина	2
10	4192930	Пластина	2
11	J912455	Болт	8
12	A590924	Пружинная шайба	8
14	425176	Пробка	12

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
