Передний угол датчик — HITACHI EX3500

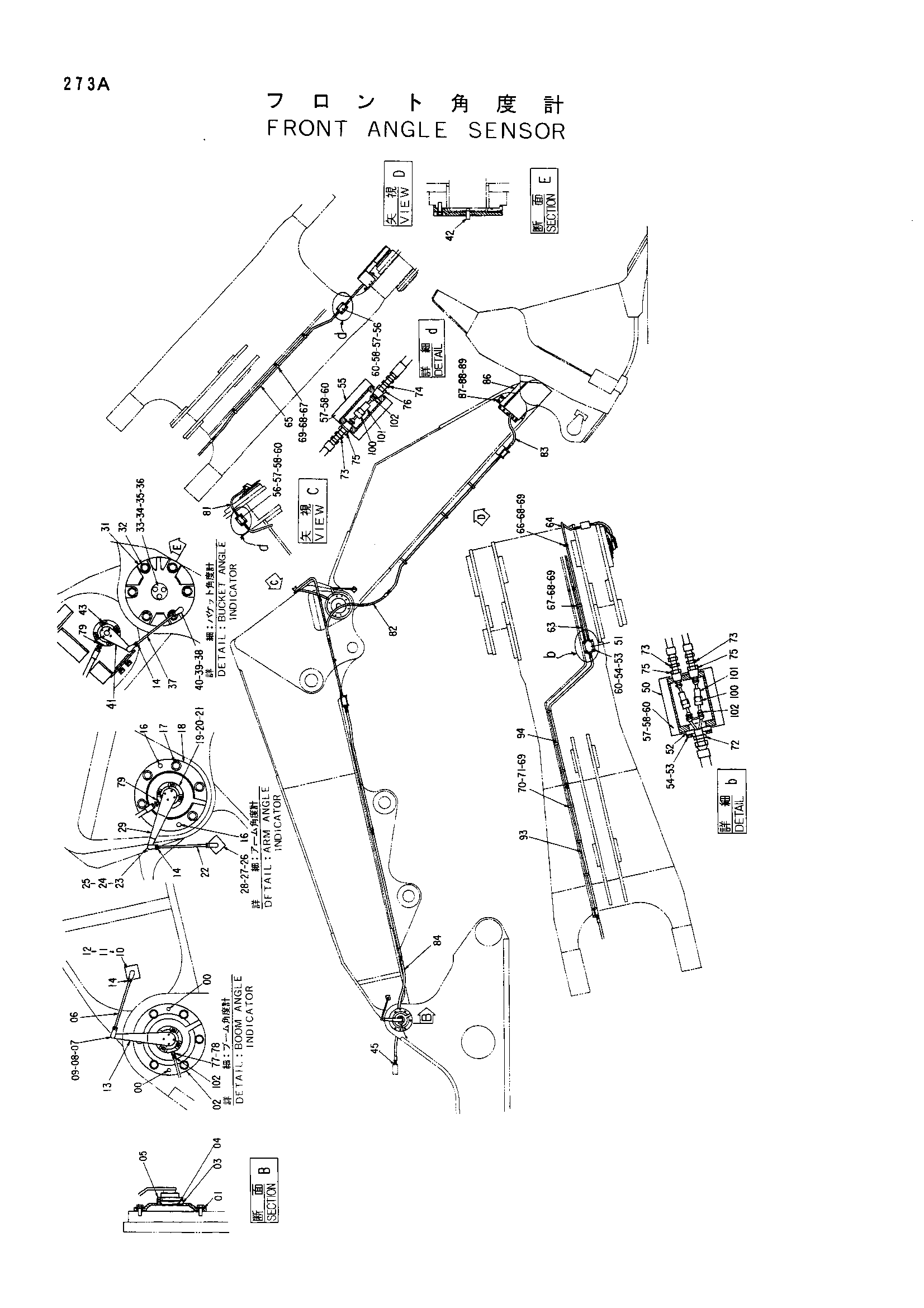

Заводская схема «Передний угол датчик» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J402050 | Установочный штифт | 2 |
| 01 | 4018545 | Шайба | 6 |
| 02 | 3038636 | Крышка | 1 |
| 03 | 4196426 | Крышка | 1 |
| 04 | A811105 | Уплотнительное кольцо | 1 |
| 05 | M341045 | Болт с внутренним шестигранником | 4 |
| 06 | 4189354 | Шток | 1 |
| 07 | 4056020 | Шарнир | 2 |
| 08 | M501207 | Гайка | 1 |
| 09 | A590912 | Пружинная шайба | 1 |
| 10 | 9726701 | Шток | 1 |
| 11 | J901022 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | 9073475 | Датчик угол (стрела) | 1 |
| 14 | J952012 | Гайка | 6 |
| 16 | J402050 | Установочный штифт | 2 |
| 17 | 4018545 | Шайба | 6 |
| 18 | 3038596 | Крышка | 1 |
| 19 | 4196427 | Крышка | 1 |
| 20 | A811105 | Уплотнительное кольцо | 1 |
| 21 | M341050 | Болт с внутренним шестигранником | 4 |
| 22 | 4189354 | Шток | 1 |
| 23 | 4056020 | Шарнир | 2 |
| 24 | M501207 | Гайка | 1 |
| 25 | A590912 | Пружинная шайба | 1 |
| 26 | 9726701 | Шток | 1 |
| 27 | J901022 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 29 | 9073473 | Датчик угол (рукоять) | 1 |
| 31 | 2024615 | Крышка | 1 |
| 32 | 4018545 | Шайба | 6 |
| 33 | 4196428 | Крышка | 1 |
| 34 | A811030 | Уплотнительное кольцо | 1 |
| 35 | J901022 | Болт | 3 |
| 36 | A590910 | Пружинная шайба | 3 |
| 37 | 4189354 | Шток | 1 |
| 38 | 4056020 | Шарнир | 2 |
| 39 | M501207 | Гайка | 1 |
| 40 | A590912 | Пружинная шайба | 1 |
| 41 | 9073474 | Датчик угол (ковш) | 1 |
| 42 | 4189360 | Палец | 1 |
| 43 | M341022 | Болт с внутренним шестигранником | 4 |
| 50 | 8035598 | Короб | 1 |
| 51 | 4189075 | Крышка | 1 |
| 52 | 4189078 | Пластина | 1 |
| 53 | J901022 | Болт | 8 |
| 54 | A590910 | Пружинная шайба | 8 |
| 55 | 8033614 | Короб | 2 |
| 56 | 4178784 | Крышка | 2 |
| 57 | J901022 | Болт | 20 |
| 58 | A590910 | Пружинная шайба | 20 |
| 60 | A590110 | Шайба | 24 |
| 63 | 9726705 | Трубка | 1 |
| 64 | 8037195 | Трубка | 1 |
| 65 | 9726706 | Трубка | 1 |
| 66 | 4053595 | Хомут трубки | 1 |
| 67 | 4053596 | Хомут трубки | 4 |
| 68 | J901255 | Болт | 5 |
| 69 | A590912 | Пружинная шайба | 12 |
| 70 | 4204095 | Хомут трубки | 7 |
| 71 | J901265 | Болт | 7 |
| 72 | 94-1305 | Адаптер | 1 |
| 73 | 94-1304 | Адаптер | 4 |
| 74 | 94-1303 | Адаптер | 2 |
| 75 | 94-1604 | Переходник | 4 |
| 76 | 94-1610 | Переходник | 2 |
| 77 | 4167951 | Адаптер | 1 |
| 78 | 954493 | Уплотнительное кольцо | 1 |
| 79 | 4042032 | Адаптер | 2 |
| 81 | 4159578 | Шланг | 1 |
| 82 | 4090767 | Шланг | 1 |
| 83 | 4196212 | Шланг | 1 |
| 84 | 4134790 | Шланг | 1 |
| 86 | 6008188 | Крышка | 1 |
| 87 | J901640 | Болт | 9 |
| 88 | A590116 | Шайба | 9 |
| 89 | A590916 | Пружинная шайба | 9 |
| 93 | 9727936 | Трубка | 1 |
| 94 | 9727937 | Трубка | 1 |
| 100 | 4182151 | Разъём | 10 |
| 101 | 4182150 | Разъём | 10 |
| 102 | 4164390 | Разъём | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
