Напорные трубопроводы (4) — HITACHI EX3500

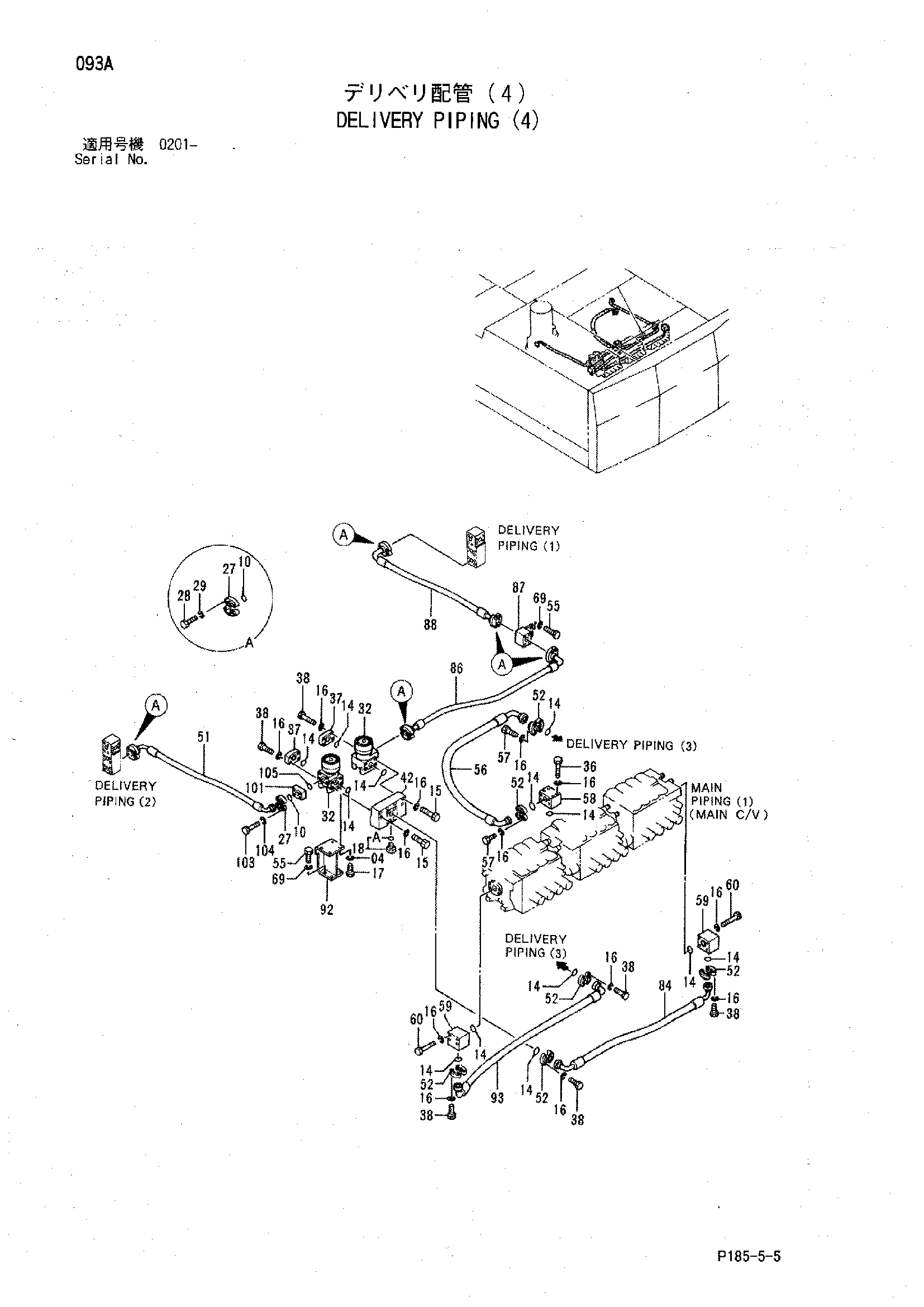

Заводская схема «Напорные трубопроводы (4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A590916 | Пружинная шайба | 4 |
| 10 | 4292384 | Уплотнительное кольцо | 6 |
| 14 | 4292385 | Уплотнительное кольцо | 13 |
| 15 | J912006 | Болт | 6 |
| 16 | A590920 | Пружинная шайба | 50 |
| 17 | J901645 | Болт | 4 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4075854 | Разъёмный фланец | 12 |
| 28 | J901655 | Болт | 20 |
| 29 | A590916 | Пружинная шайба | 20 |
| 32 | 9091859 | Сетчатый фильтр | 2 |
| 36 | J912008 | Болт | 4 |
| 37 | 3031029 | Крышка | 2 |
| 38 | J912075 | Болт | 24 |
| 42 | 4193669 | Блок | 1 |
| 51 | 4192070 замена: 4290229 | Шланг | 1 |
| 51 | 4290229 | Шланг | 1 |
| 52 | 4169565 | Разъёмный фланец | 12 |
| 55 | J901440 | Болт | 8 |
| 56 | 4193821 замена: 4325454 | Шланг | 1 |
| 56 | 4325454 | Шланг | 1 |
| 57 | J912070 | Болт | 8 |
| 57 | J912075 | Болт | 8 |
| 58 | 3036580 | Блок | 1 |
| 59 | 3036276 | Блок | 2 |
| 60 | J912010 | Болт | 8 |
| 69 | A590914 | Пружинная шайба | 8 |
| 84 | 4193822 замена: 4325455 | Шланг | 1 |
| 84 | 4325455 | Шланг | 1 |
| 86 | 4203177 замена: 4347845 | Шланг | 1 |
| 86 | 4347845 | Шланг | 1 |
| 87 | 8038692 | Блок | 1 |
| 88 | 4203179 замена: 4347846 | Шланг | 1 |
| 88 | 4347846 | Шланг | 1 |
| 92 | 8038698 | Кронштейн | 1 |
| 93 | 4196275 замена: 4325456 | Шланг | 1 |
| 93 | 4325456 | Шланг | 1 |
| 101 | 4240576 | Крышка | 1 |
| 103 | J901600 | Болт | 4 |
| 104 | A590916 | Пружинная шайба | 4 |
| 105 | 4292384 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
