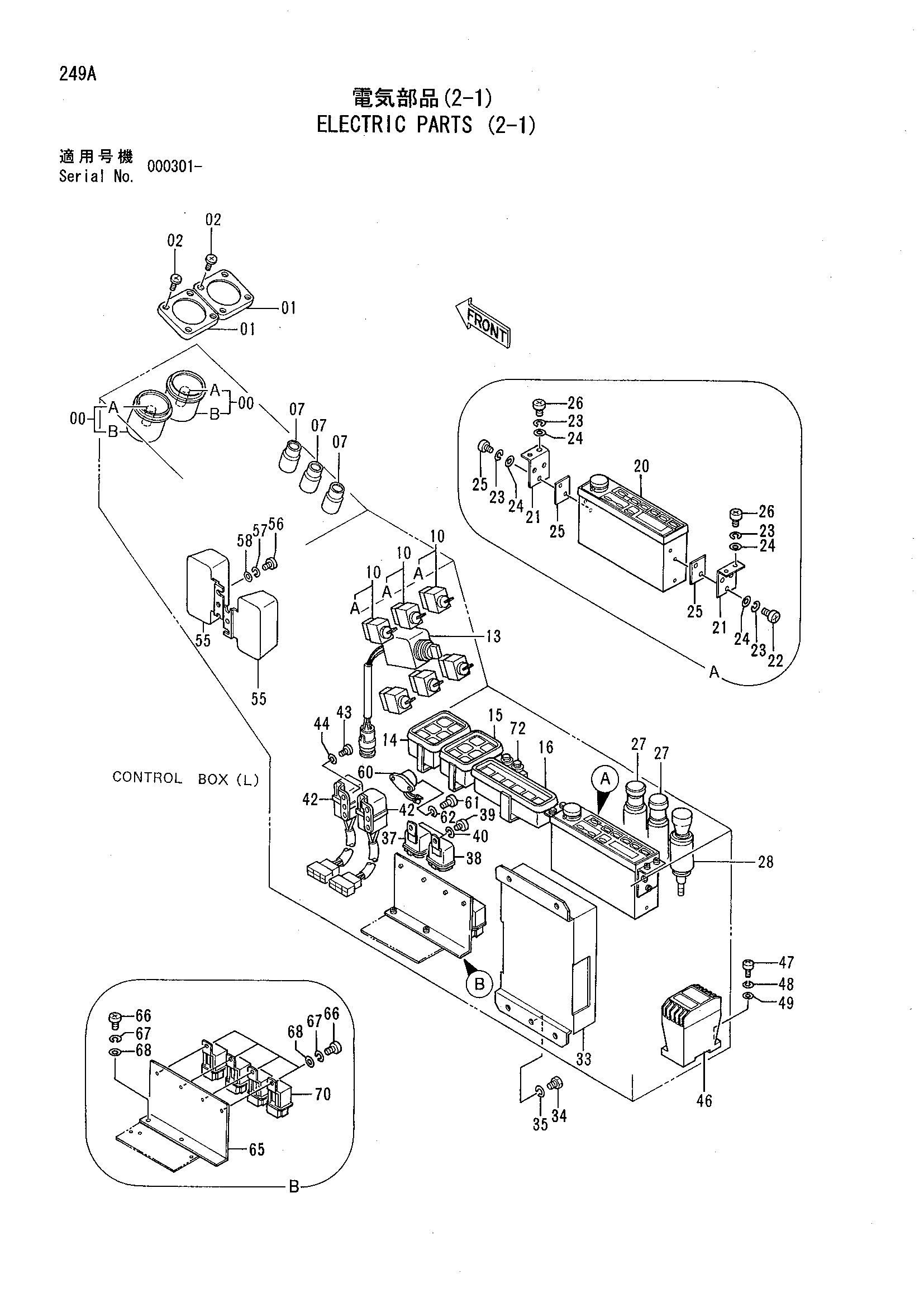

Электрооборудование (2-1) — HITACHI EX3500

Заводская схема «Электрооборудование (2-1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4131663	Указатель оил-прес	2
00A	4283598	Лампа	1
00B	4283599	Разъём	1
01	3023552	Крышка	2
02	4131666	Винт	8
07	4266984	Выключатель пусхбут.	3
10	4253412	Выключатель тумблер	6
10A	4363579	Жгут проводов	1
13	4366111	Выключатель	1
14	4371460	Фонарь инспектион	1
15	4371461	Фонарь инспектион	1
16	9191999	Фонарь инспектион	1
20	4333195	Радио	1
20	4351187	Радио	1
20	4353127	Радио	1
20	4360985	Радио	1
21	9746837	Кронштейн	2
22	J850508	Винт	4
23	J251005	Пружинная шайба	8
24	J250005	Плоская шайба	8
25	4371696	Проставка	2
26	J850510	Винт	4
27	4239945	Выключатель	2
28	4357862	Лигхтер	1
33	4186074	Блок управление	1
34	J900812	Болт	3
35	A590908	Пружинная шайба	3
37	4183189	Реле	1
38	4189566	Реле	1
39	M430610	Винт	2
40	A590906	Пружинная шайба	2
42	4357037	Реле хоурметер	2
43	M430510	Винт	4
44	A590905	Пружинная шайба	4
46	4205428	Таймер	1
47	M430413	Винт	2
48	A590904	Пружинная шайба	2
49	A590104	Шайба	2
55	4239944	Реле	2
56	M430610	Винт	4
57	A590906	Пружинная шайба	4
58	A590106	Плоская шайба	4
60	4270656	Зуммер	1
61	M430206	Винт	2
62	A590902	Пружинная шайба	2
65	4371877	Кронштейн	1
66	M430510	Винт	6
67	A590905	Пружинная шайба	6
68	A590105	Плоская шайба	6
70	4251588	Реле	4
72	4266984	Выключатель пусхбут.	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
