Направляющее колесо — HITACHI EX3500

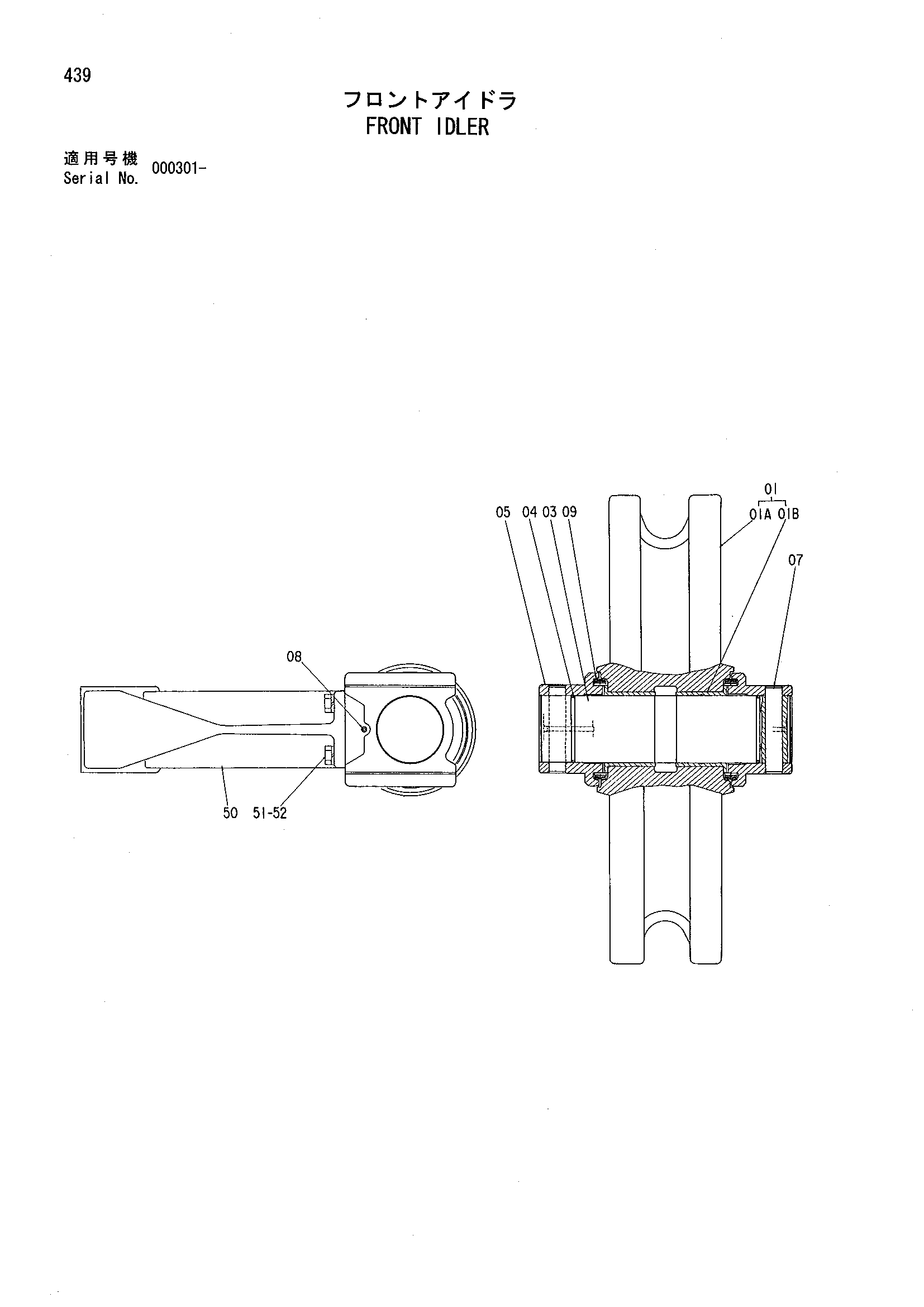

Заводская схема «Направляющее колесо» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-09 | 9066270 замена: 9185119 | Направляющее колесо | 2 |
| 01-09 | 9185119 | Направляющее колесо | 2 |
| 01 | 9066356 | Направляющее колесо | 1 |
| 01A | 1009854 | Направляющее колесо | 1 |
| 01B | 3034554 | Втулка | 2 |
| 03 | 2022226 замена: 3085815 | Мост | 1 |
| 03 | 3085815 | Мост | 1 |
| 04 | 4140453 | Уплотнительное кольцо | 2 |
| 05 | 2022199 | Педестал | 2 |
| 07 | 4184982 | Палец | 2 |
| 08 | 94-2012 | Пробка | 2 |
| 09 | 4193802 | Комплект уплотнений | 2 |
| 50 | 2022203 | Вилка | 2 |
| 51 | 4083438 | Шайба | 8 |
| 52 | J833390 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
