Подогрев щиток — HITACHI EX3500

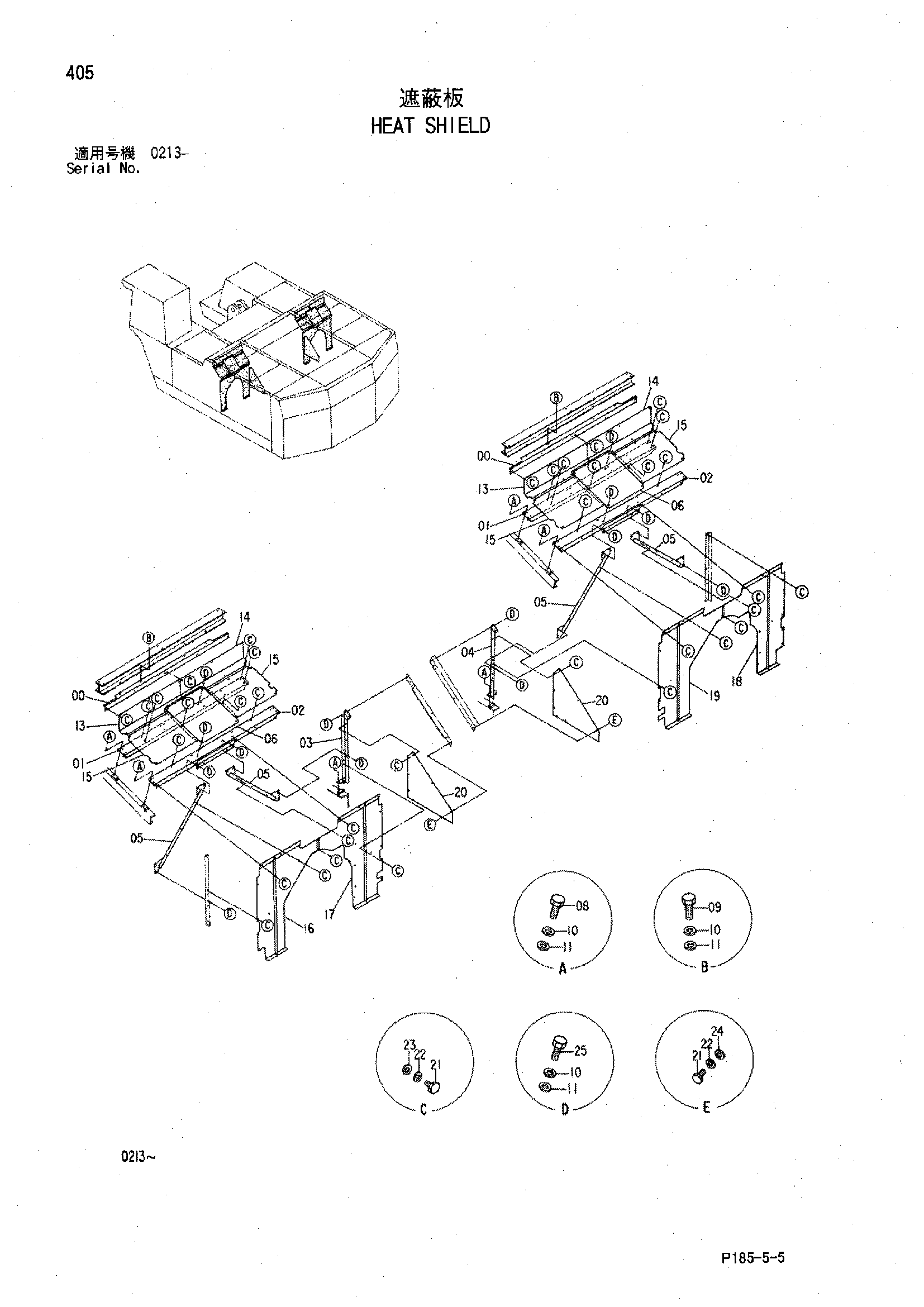

Заводская схема «Подогрев щиток» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028504 | Балка | 2 |
| 01 | 7028505 | Балка | 2 |
| 02 | 7028506 | Балка | 2 |
| 03 | 8059010 | Опора | 1 |
| 04 | 8059011 | Опора | 1 |
| 05 | 7028508 | Стойка | 4 |
| 06 | 8059064 | Крышка | 2 |
| 08 | J901228 | Болт | 20 |
| 09 | J901235 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 56 |
| 11 | A590112 | Плоская шайба | 56 |
| 13 | 2036604 | Крышка | 2 |
| 14 | 2036614 | Крышка | 2 |
| 15 | 3069025 | Крышка | 4 |
| 16 | 6014205 | Крышка | 1 |
| 17 | 6014206 | Крышка | 1 |
| 18 | 6014208 | Крышка | 1 |
| 19 | 6014209 | Крышка | 1 |
| 20 | 3069016 | Крышка | 2 |
| 21 | J901016 | Болт | 108 |
| 22 | A590910 | Пружинная шайба | 108 |
| 23 | A590110 | Плоская шайба | 102 |
| 24 | A590110 | Плоская шайба | 6 |
| 24 | J217083 | Шайба | 6 |
| 25 | J901235 | Болт | 28 |
| 25 | J901228 | Болт | 28 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
