Электрооборудование (2-2) — HITACHI EX3500

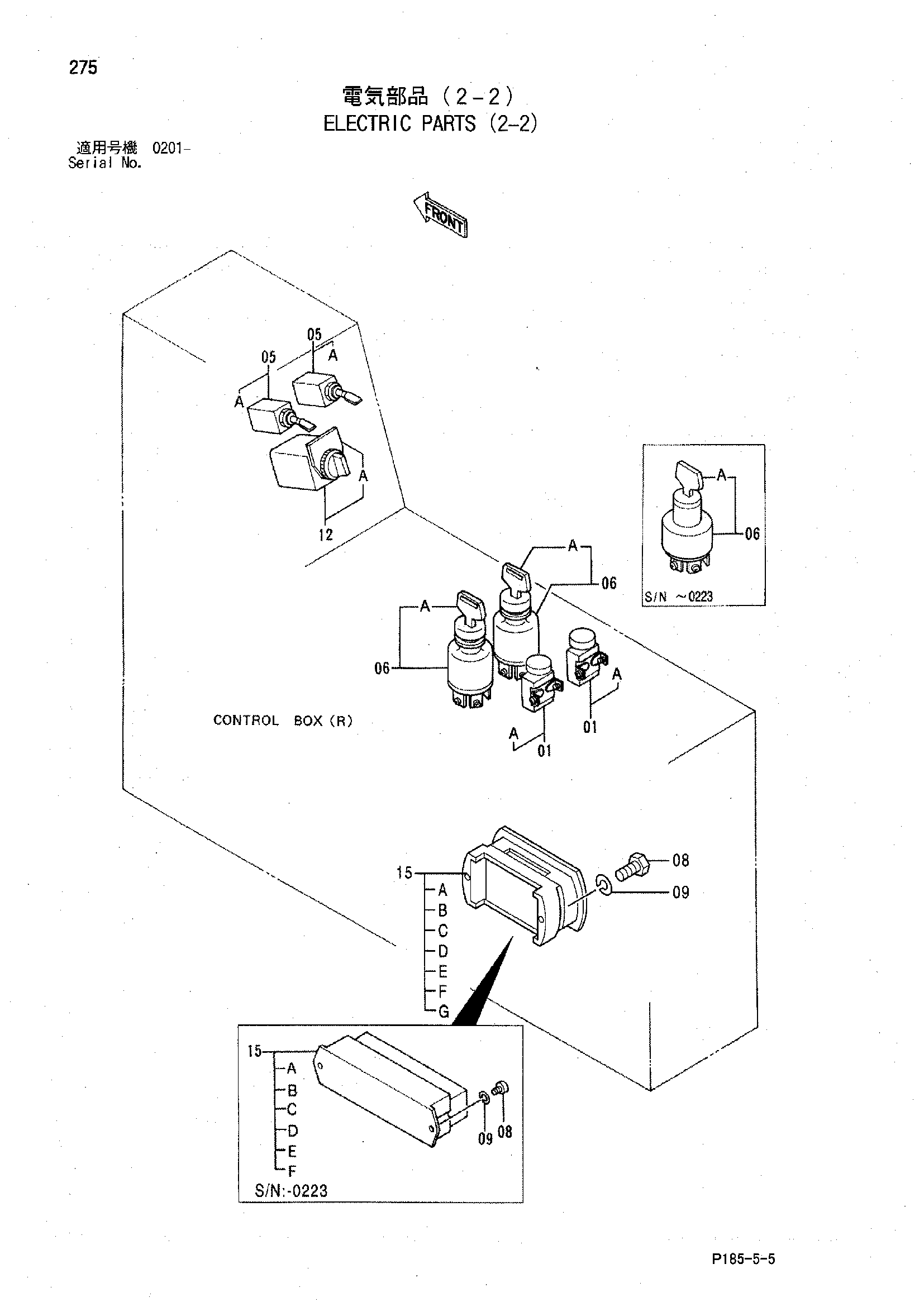

Заводская схема «Электрооборудование (2-2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4255932 | Комплект | 2 |
| 01A | 4339286 | Выключатель пусхбут. | 1 |
| 05 | 4253412 | Выключатель тумблер | 2 |
| 05A | 4363579 | Жгут проводов | 1 |
| 08 | M430620 | Винт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 12 | 4261585 | Выключатель | 1 |
| 12A | 4251197 | Информационная табличка | 1 |
| 15 | 4275053 | Короб предохранитель | 1 |
| 15 | 4413808 | Короб предохранитель | 1 |
| 15A | 4195593 | Предохранитель | 2 |
| 15A | 4195593 | Предохранитель | 4 |
| 15B | 4195594 | Предохранитель | 3 |
| 15C | 4195595 | Предохранитель | 4 |
| 15C | 4195595 | Предохранитель | 5 |
| 15D | 4195596 | Предохранитель | 2 |
| 15E | 4195597 | Предохранитель | 4 |
| 15E | 4195597 | Предохранитель | 5 |
| 15F | 4339287 | Крышка | 1 |
| 15F | 4413830 | Крышка | 1 |
| 15G | 4247107 | Предохранитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
