Пилотный трубопроводы (2-10) <экскаватор> — HITACHI EX3500

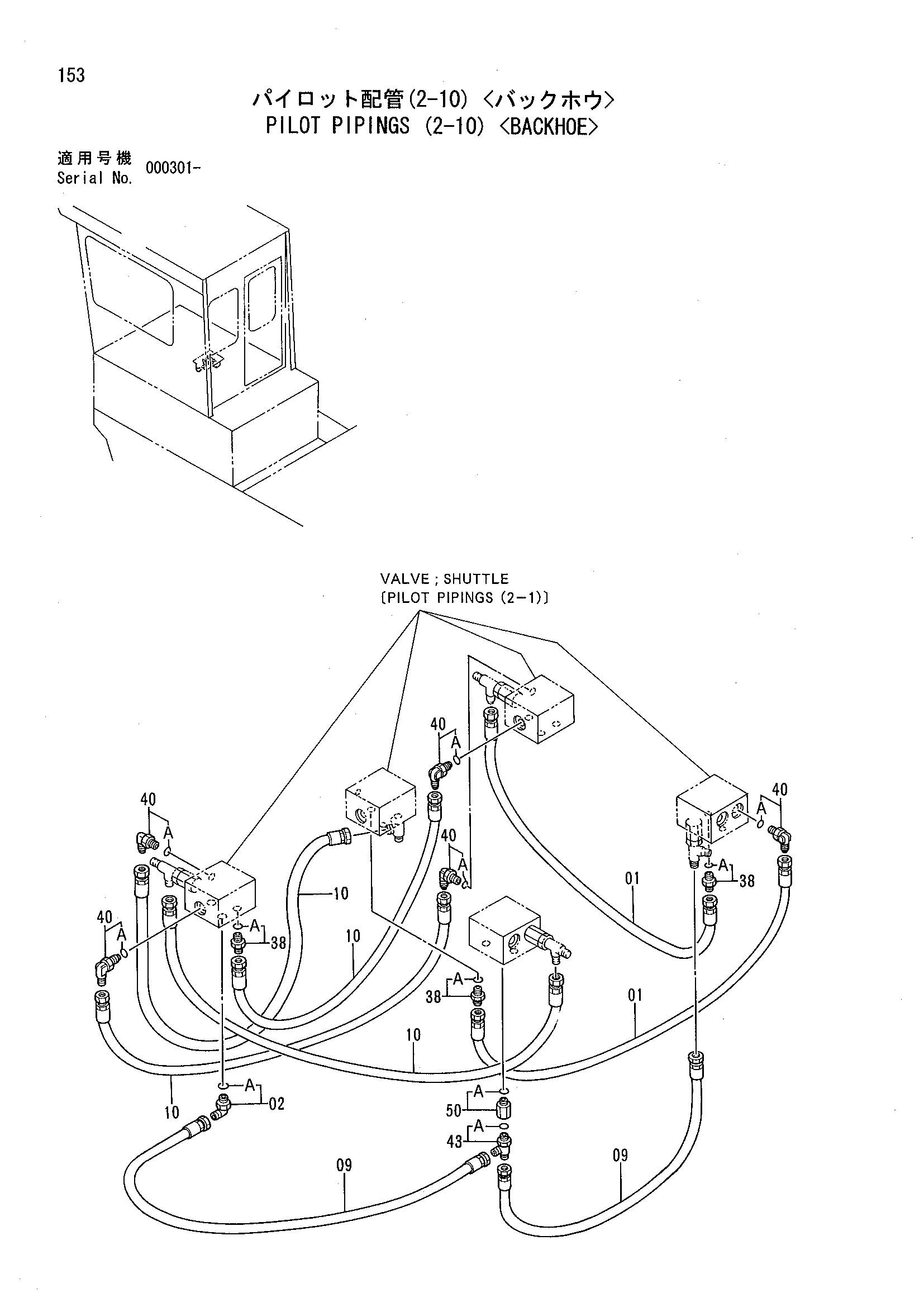

Заводская схема «Пилотный трубопроводы (2-10) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4062815 | Шланг | 4 |
| 02 | 4108100 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4022544 | Шланг | 4 |
| 38 | 4042030 | Адаптер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 5 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
