Пилотный клапан — HITACHI EX3500

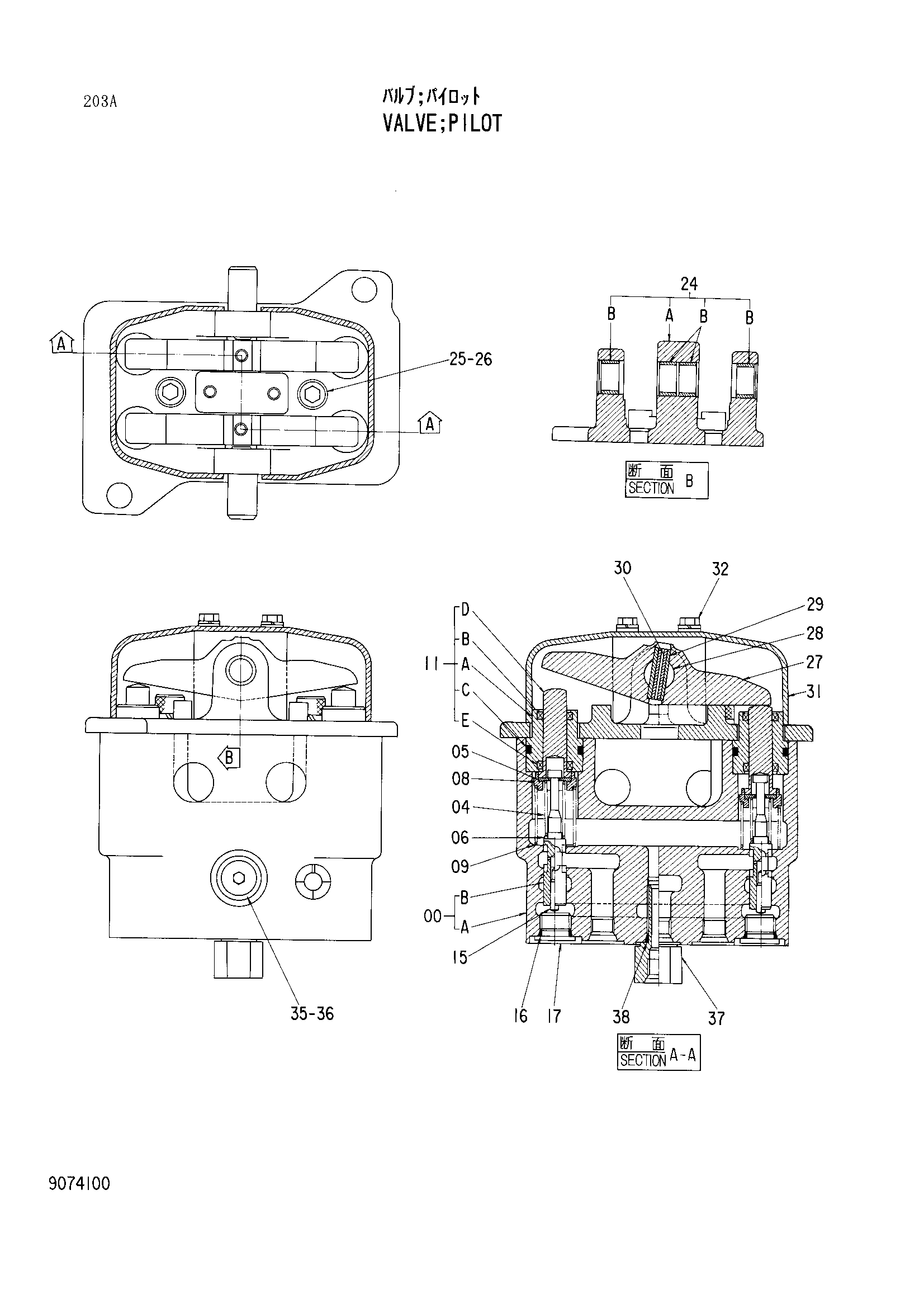

Заводская схема «Пилотный клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9074100	Пилотный клапан	1
00	7018766	Корпус в сборе	1
04	4190088	Пружина компрес	4
05	4177777	Проставка	4
06	4173208	Регулировочная шайба	40
08	4203412	Направляющая пружины	4
09	4203413	Пружина сжатия	4
11	9071737 замена: 9086457	Пусхер в сборе	4
11	9086457 замена: 9089355	Пусхер в сборе	4
11	9089355	Пусхер в сборе	4
11A	3037558 замена: 3047596	Втулка	1
11A	3047596	Втулка	1
11B	4191490 замена: 4240150	Пылезащитное уплотнение	1
11B	4240150	Пылезащитное уплотнение	1
11C	A810025	Уплотнительное кольцо	1
11D	3037664	Толкатель	1
11E	4187924 замена: 4240151	Масляное уплотнение	1
11E	4240151	Масляное уплотнение	1
15	4184929	Поршень	4
16	962567	Уплотнительное кольцо	4
17	4185057	Пробка	4
24	2023575 замена: 9086169	Держатель	1
24	9085785	Держатель в сборе	1
24	9086169 замена: 9085785	Держатель в сборе	1
24A	2027534	Держатель	1
24A	2027695 замена: 2027534	Держатель	1
24B	4238834	Втулка	4
25	4259780	Болт с внутренним шестигранником	2
25	M341025 замена: 4259780	Болт с внутренним шестигранником	2
26	A590910	Пружинная шайба	2
27	3035803	Кулачок	2
28	4190983	Палец	2
29	4027427	Пружинный штифт	2
30	4213419	Пружинный штифт	2
31	2022964	Крышка	1
32	4181729	Болт	2
35	4208977	Пробка	2
36	964255	Уплотнительное кольцо	2
37	4181728	Адаптер	1
38	964255	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
