Пилотный трубопроводы (4-1) — HITACHI EX3500

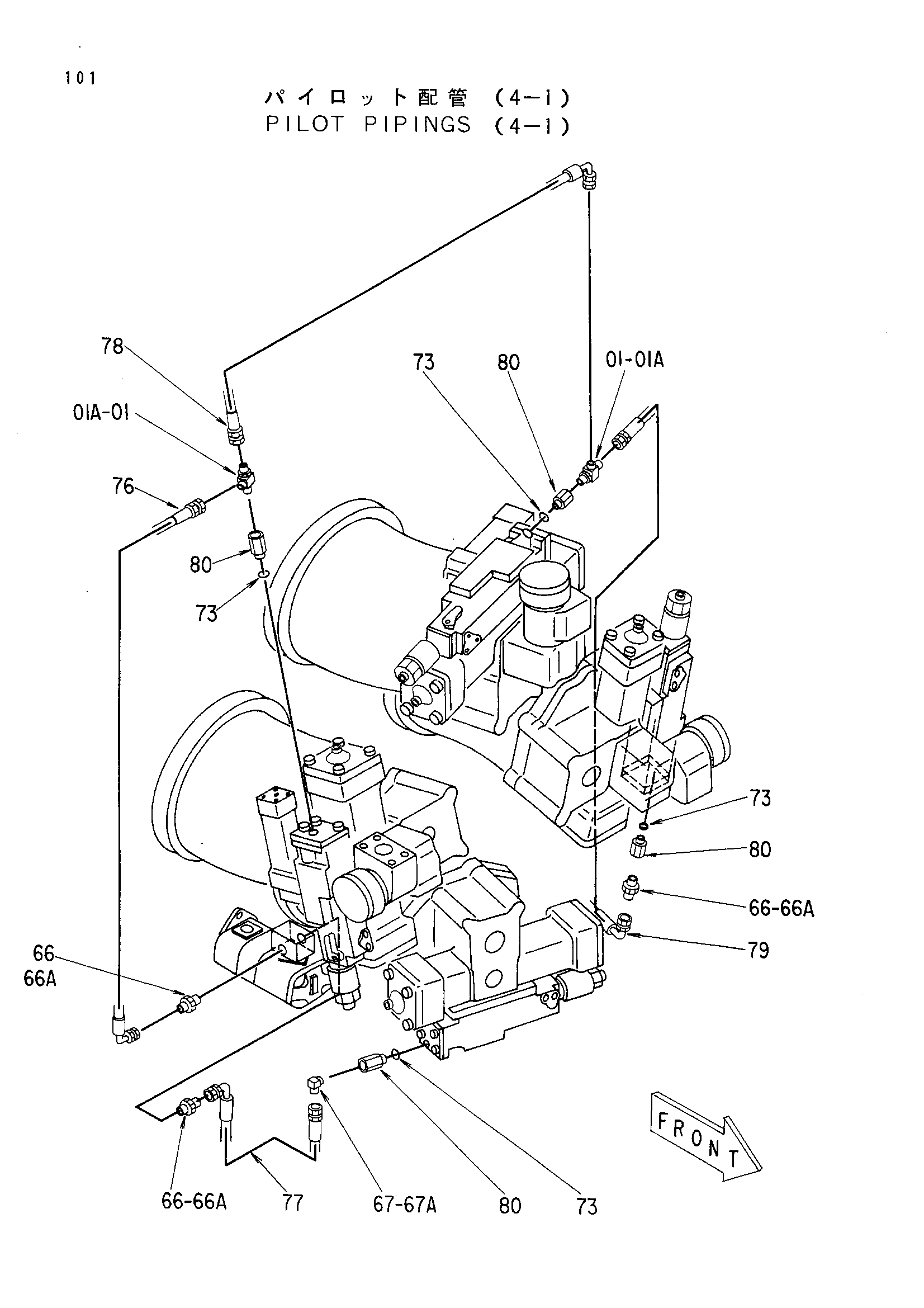

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187558 | Штуцер трубки | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4042031 | Адаптер | 3 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4037761 | Угловой штуцер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4509180 | Уплотнительное кольцо | 4 |
| 76 | 4193840 | Шланг | 1 |
| 77 | 4169564 | Шланг | 1 |
| 78 | 4184889 | Шланг | 1 |
| 79 | 4197715 | Шланг | 1 |
| 80 | 4195036 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
