Проставка детали — HITACHI EX3500

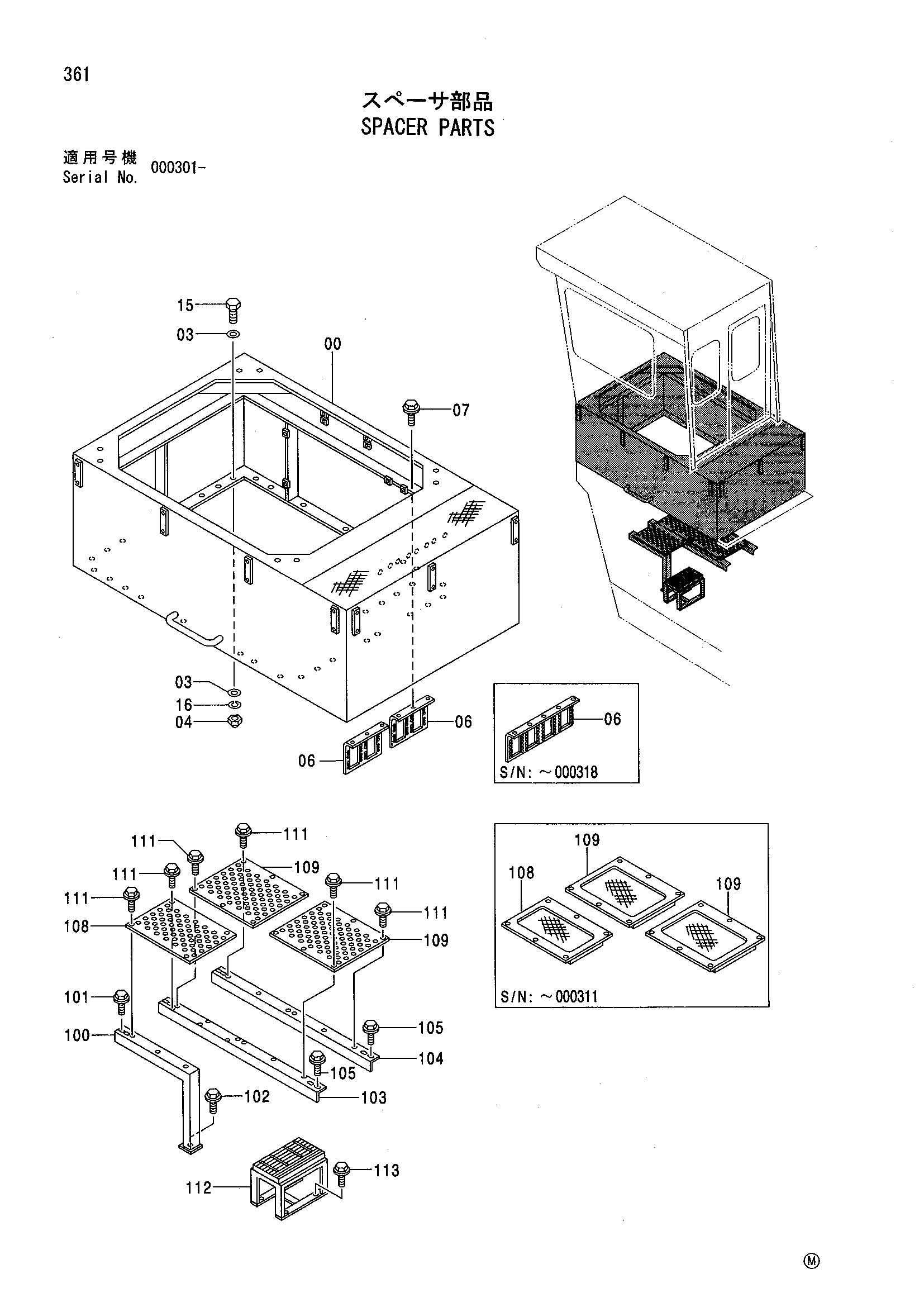

Заводская схема «Проставка детали» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004969 | Проставка | 1 |
| 03 | 4086891 | Шайба | 64 |
| 04 | M660012 | U-образная гайка | 32 |
| 06 | 3075695 | Кронштейн | 1 |
| 06 | 3080475 | Кронштейн | 2 |
| 07 | J011225 | Болт с шайбой | 5 |
| 07 | J011225 | Болт с шайбой | 6 |
| 15 | J901240 | Болт | 32 |
| 16 | A590912 | Пружинная шайба | 32 |
| 100 | 8065976 | Кронштейн | 1 |
| 101 | J031030 | Болт с шайбой | 2 |
| 102 | J031225 | Болт с шайбой | 1 |
| 103 | 8065978 | Кронштейн | 1 |
| 104 | 8065975 | Кронштейн | 1 |
| 105 | J031030 | Болт с шайбой | 8 |
| 108 | 8065979 замена: 4384805 | Панель | 1 |
| 108 | 4384805 | Ступень | 1 |
| 109 | 8065977 замена: 4384806 | Панель | 2 |
| 109 | 4384806 | Ступень | 2 |
| 111 | J011025 | Болт с шайбой | 18 |
| 111 | J011025 | Болт с шайбой | 12 |
| 112 | 8065980 | Ступень | 1 |
| 113 | J011016 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
